PhotoRobot MULTICAM och CENTERLESS TABLE Installationsguide

‍

Följande dokumentation innehåller detaljerade instruktioner om montering och första användning av PhotoRobot MultiCam (Pro / Pro XL) med Centerless Table (CL1300 / CL850). Denna information syftar till att stödja PhotoRobot-kunder som nyligen har köpt en PhotoRobot-enhet. Den innehåller en översikt över tekniken, med en steg-för-steg-guide för installation av MultiCam i kombination med en PhotoRobot Centerless Table.

Viktigt: Se alltid till PhotoRobot Säkerhetsinformation & Instruktioner tillsammans med all dokumentation som tillhandahålls specifikt för din enhet. Dessutom måste den initiala installationen av en PhotoRobot-enhet alltid utföras av en auktoriserad PhotoRobot-myndighet. Myndigheter med behörighet att installera PhotoRobot är en godkänd distributör, eller en representant för tillverkaren själv.

Obs: För en översikt över CENTERLESS TABLE-enheterna och deras integration i fotostudion, se CENTERLESS TABLE CL850 - CL1300 Användarhandbok.

‍

‍

PhotoRobot MultiCam Pro / Pro XL och CENTERLESS TABLE

Tack och grattis till ditt köp av PhotoRobot MultiCam och CENTERLESS TABLE. PhotoRobot MultiCam Pro / MultiCam Pro XL är en rigg med flera kameror som är kompatibel med både CENTERLESS TABLE CL1300 och CL850 modellerna. Som en rigg med flera kameror fungerar systemet i kombination med CENTERLESS TABLEs rotationsdynamik för att automatisera inspelningen av flera kameror för flerrads- och 3D-produktfotografering. Detta möjliggör inspelning av produkter från många höjder samtidigt för att producera kompletta 3D-upplevelser, 3D-produktSPIN och foton för att generera 3D-modeller.

‍

‍

1. Produktbeskrivning - MultiCam Pro / MultiCam Pro XL

MultiCam finns i två modeller: MultiCam Pro och den större MultiCam Pro XL. Den enda skillnaden är storleken på kamerabågen, där XL fungerar som den större av de två modellerna. Både MultiCam Pro och Pro XL är kompatibla med alla PhotoRobot ROBOTIC TURNTABLEs. Enheten möjliggör fångst av 144+ bilder från flera kameror på cirka 20 sekunder. Detta inkluderar samtidig fångst av marknadsföringsvinklar och toppvyer i ett 360-graders rotationsområde. Samtidigt stöder den extremt precisa kamerakontrollen och bildfångsten med 13 tillgängliga kamerapositioner snabb fotografering i flera rader. Precisionen i den robotiserade fångsten möjliggör automatiserad efterbehandling av enskilda bilder för 3D SPIN och 3D-modellgenerering.

‍

‍

Viktiga komponenter och funktioner i MultiCam Pro / Pro XL inkluderar:

• Synkron multikamerainspelning i en enda TURNTABLE-rotation
• Kamerabåge finns i två storlekar (Pro / Pro XL)
• Mjukvarukontroll av alla kameror samtidigt

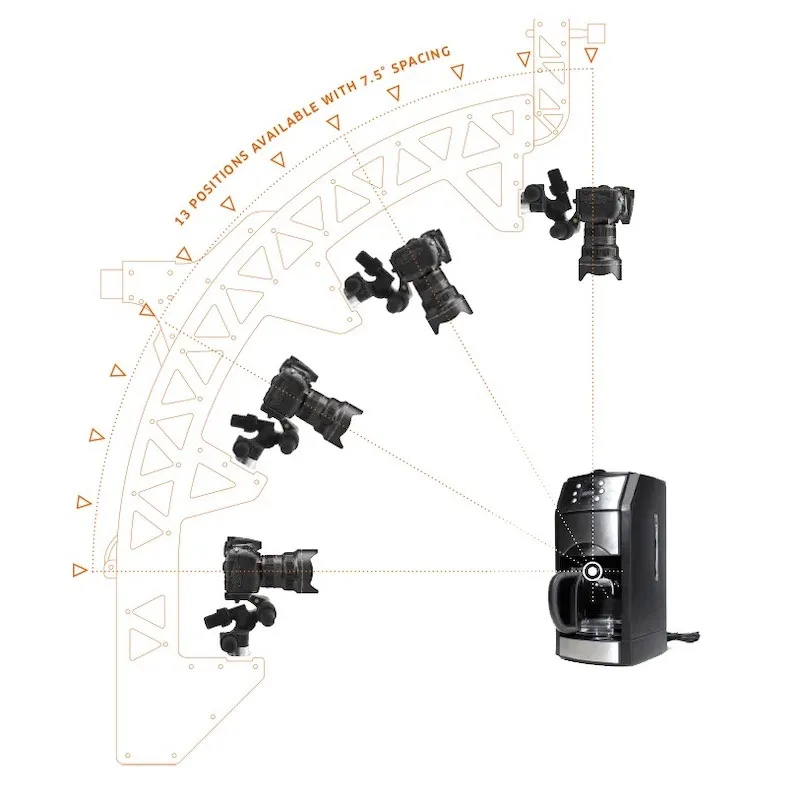

• Stöd för 13 kamerapositioner med ett avstånd på 7,5°
• Motorassisterad höjdjustering till mitten av fotograferade objekt
• Exakt & tillförlitlig installation av kameror tack vare hög strukturstyvhet
• Brett utbud av tillbehör för Manfrotto stativhuvuden
• MULTICAM-portal för snabb anslutning till olika PhotoRobot-arbetsstationer
• Belysningsalternativ för både blixt- och kontinuerliga studiolampor

‍

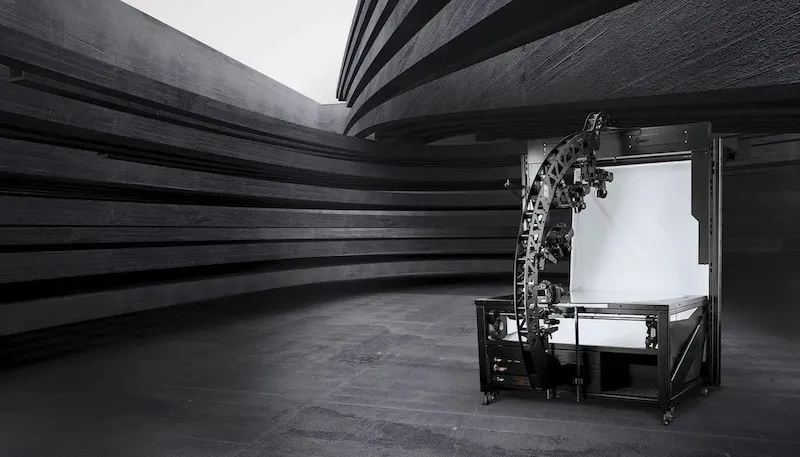

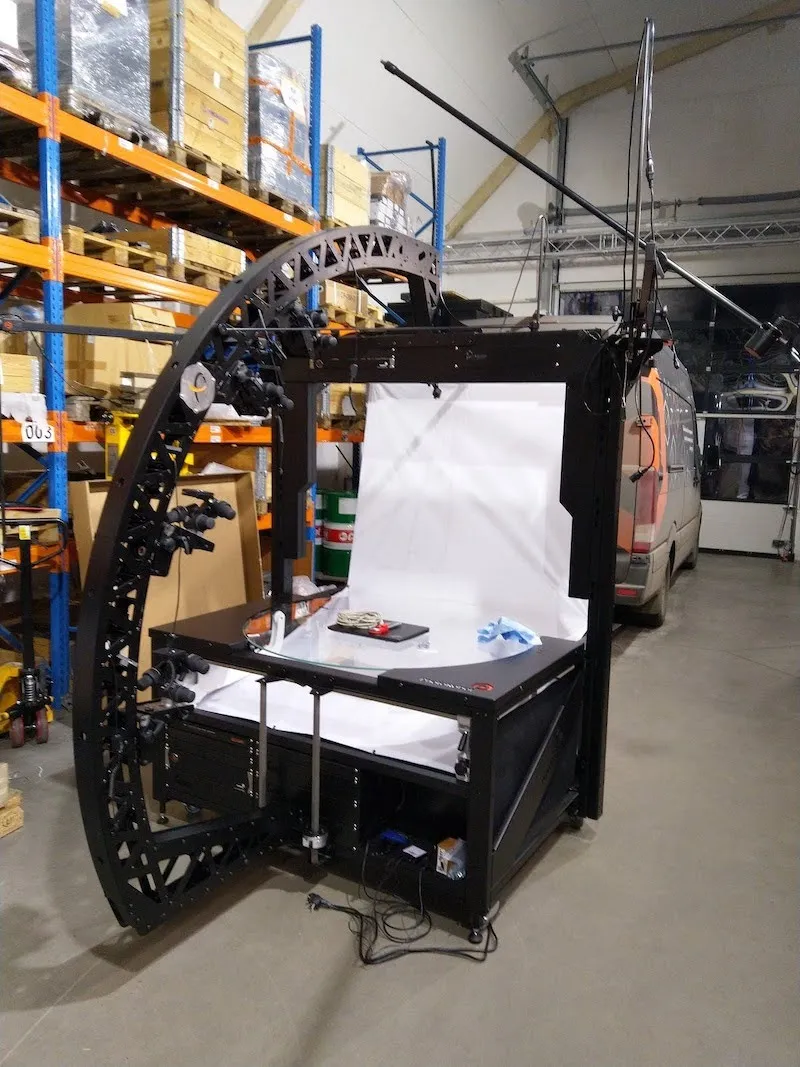

1.1. Översikt över arbetsstation – CL1300 / CL850

MultiCam fungerar i kombination med Centerless Table (CL1300 / CL850) som en universell fotograferings-TURNTABLE och lösning för riggar med flera kameror för robotiserad 3D-fotografering. Tillsammans möjliggör de två enheterna skuggfri automatiserad fotografering av små till medelstora produkter. Detta inkluderar objekt med varierande fotografiska egenskaper: transparenta, glansiga, ljusa och mörka produkter. Samtidigt håller den roterande glasplattan objekt från storleken av ett örhänge till bagage, med en diffus bakgrund som möjliggör jämn belysning av objekt från alla sidor under fotografering. Således kan varje kamera som fotograferar från MultiCam automatiskt skapa högkvalitativa foton på en ren vit bakgrund, inklusive marknadsföringsvinklar och toppvyer samtidigt. Samtidigt säkerställer detta snabb och mycket effektiv automatisering vid efterbearbetning och publicering av bilder.

‍

‍

1.2. MultiCam & CENTERLESS TABLE-komponenter

Huvudkomponenterna för en MULTICAM med CENTERLESS TABLE-installation inkluderar delarna för båda enheterna och deras styrenheter.

• CENTERLESS TABLE grundkit (enhetskropp, FRAME, stolpar)
• CENTERLESS TABLE HD-rack med styrenheter och router
• Control Unit G6, Laser Box, Switch Box och SynchroBox
• Intern kabeldragning genom vänster och höger stämpel
• CENTERLESS TABLE bakgrundshållarkonsol
• Arbetsstation laseranslutning och blixtljushållare
• Centerless Table-platta (1300 mm / 850 mm)
• CENTERLESS TABLE bakgrundsmontering
• MultiCam portal för snabb installation vid arbetsstationen
• MULTICAM-båge, kameramontering och kabelanslutningar

‍

‍

‍

2. Grundläggande kitmontering av MultiCam med CL1300 / CL850

Montering av MultiCam med CL1300 / CL850 börjar från grundpaketet för Centerless Table-enheten. Grundpaketet representerar kroppen (FRAME) av Centerless-bordet.

‍

2.1. Konstruktion av CL1300 / CL850 Basic Kit

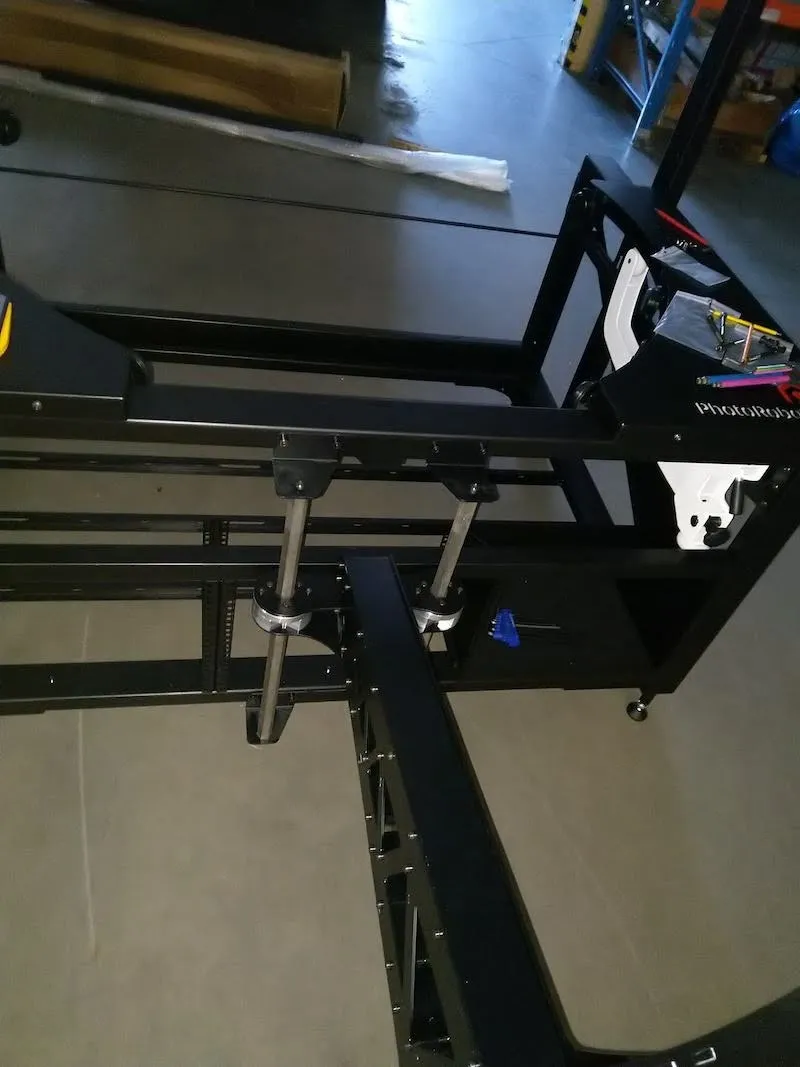

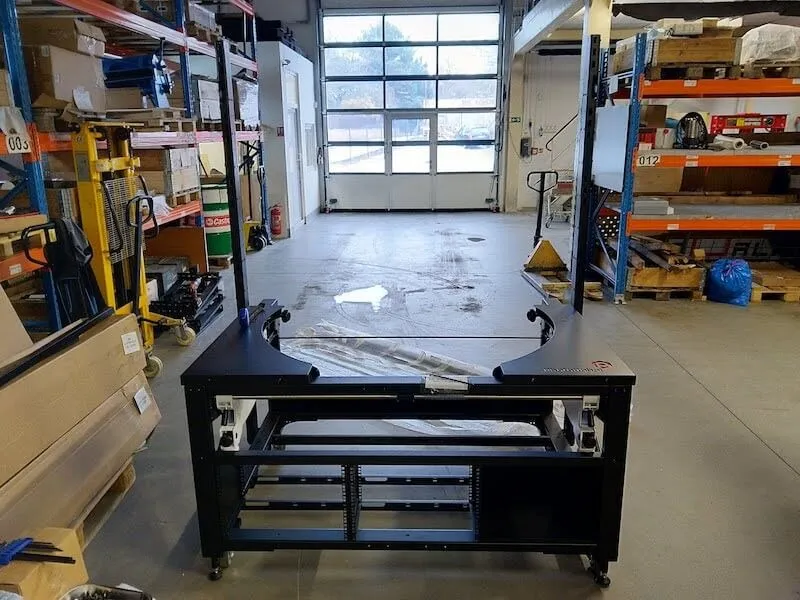

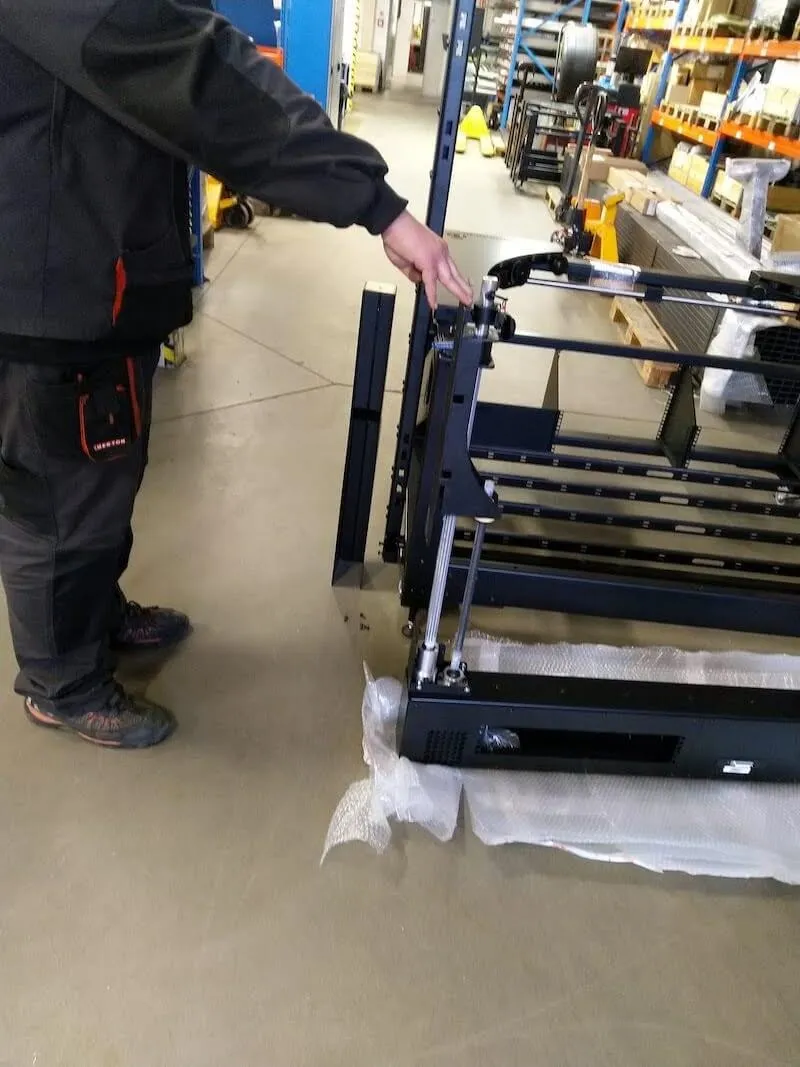

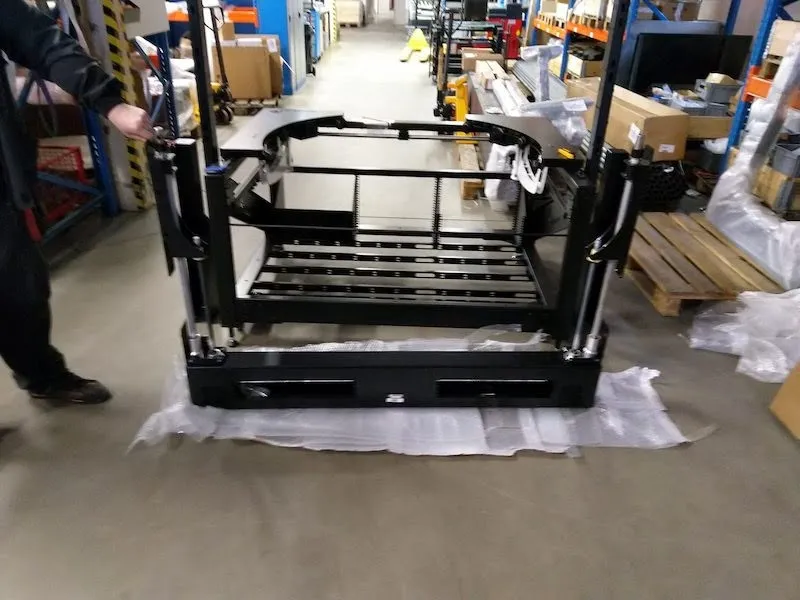

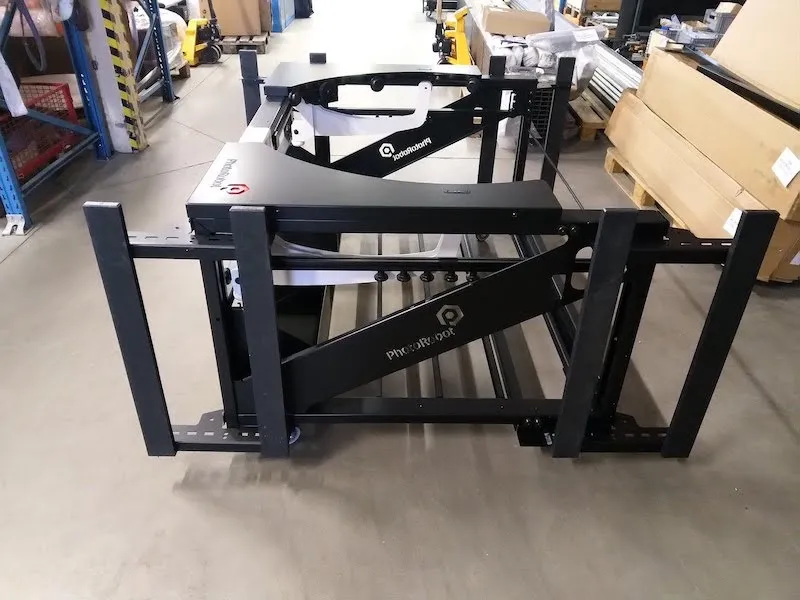

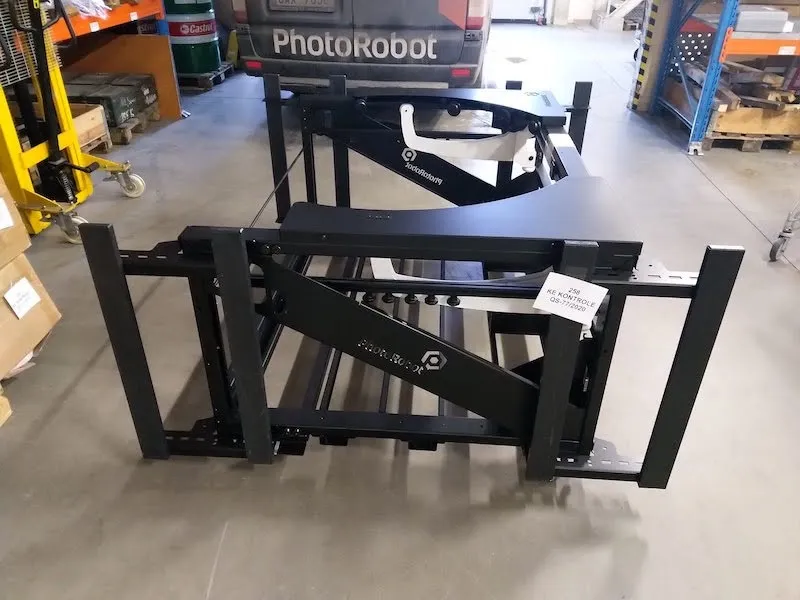

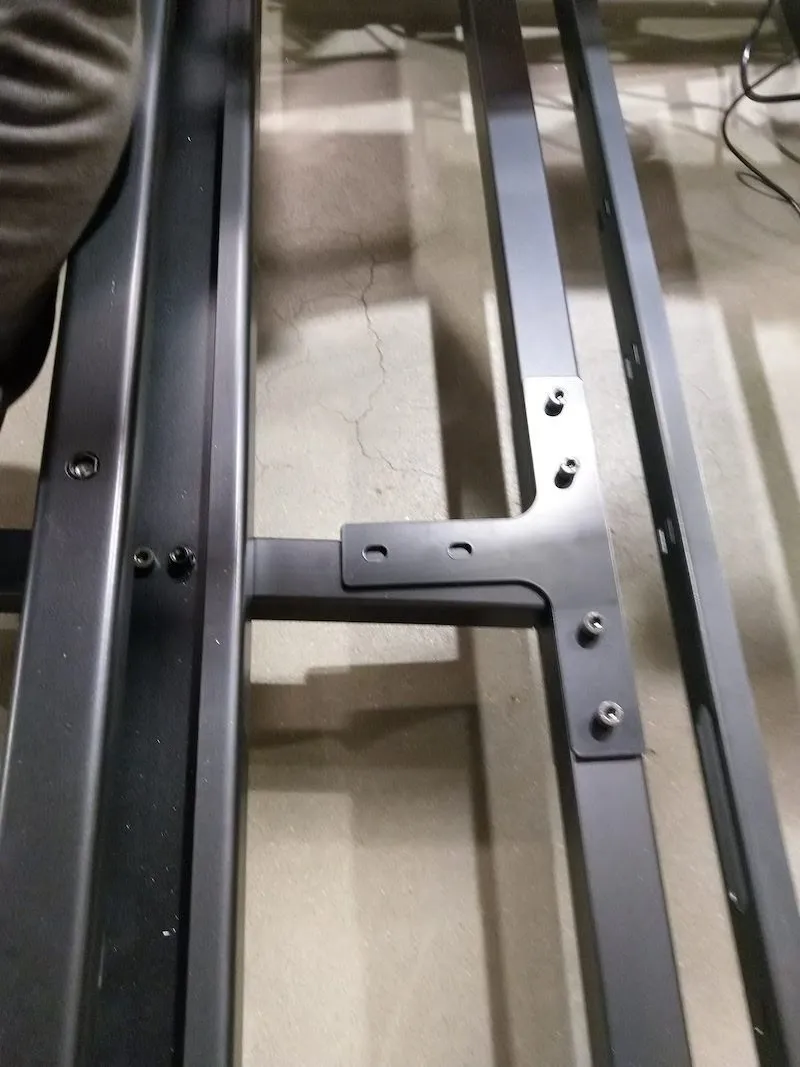

2.1.1. Placera CENTERLESS TABLE grundkit på en plan yta och se till att det vilar jämnt på marken.

‍

‍

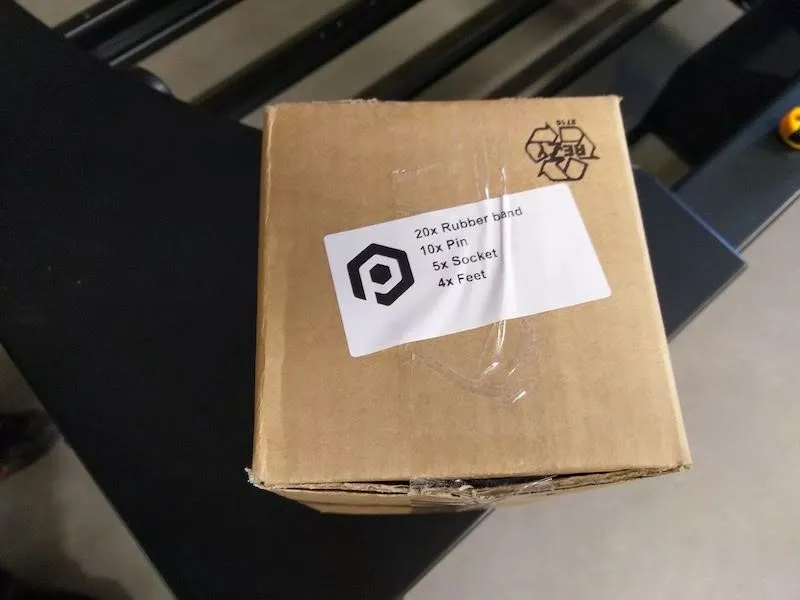

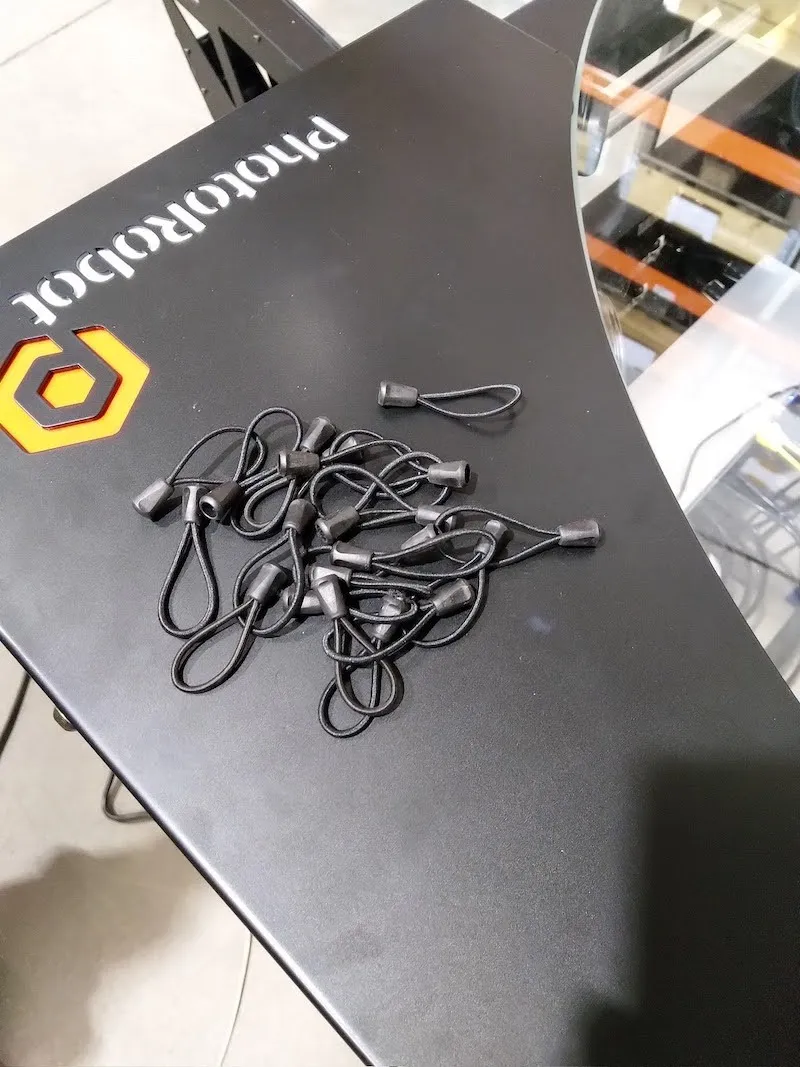

2.1.2. Leta reda på den märkta kartonglådan med 20 x gummiband, 10 x stift, 5 x uttag och 4 x fötter.

‍

‍

2.1.3. Packa upp lådan och ta plastpåsen som innehåller de 4 x fötterna med stift och uttag.

‍

‍

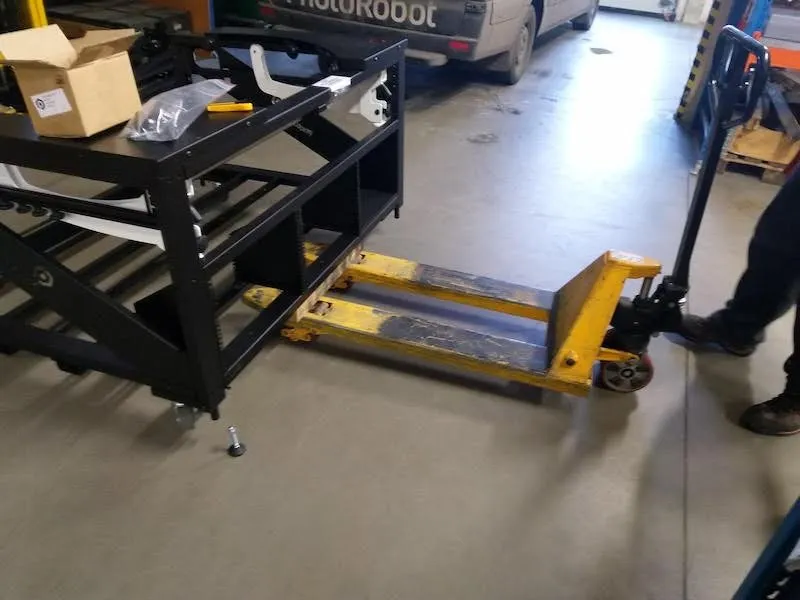

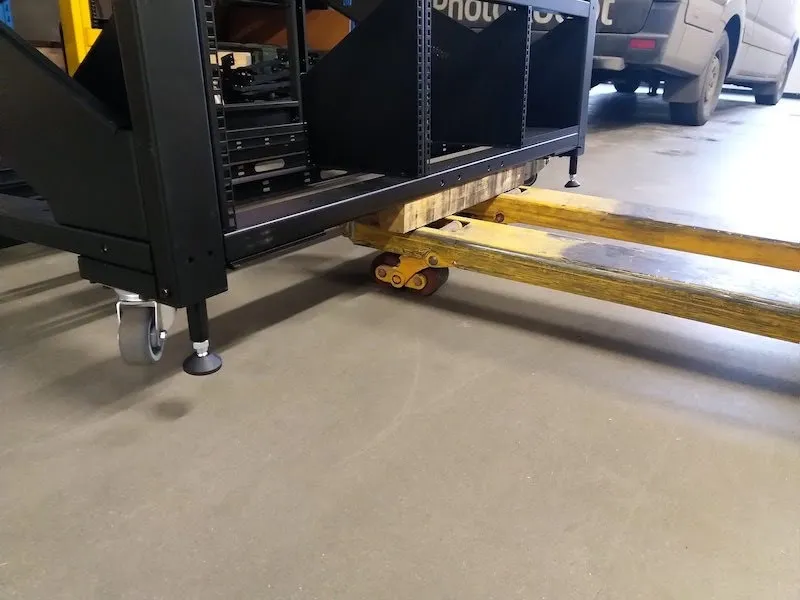

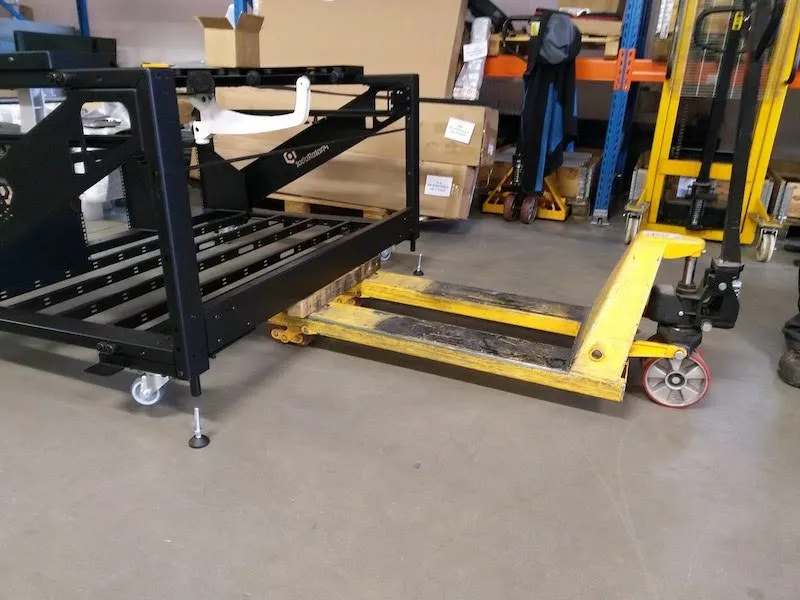

2.1.4. Använd en gaffeltruck eller liknande lyftanordning för att lyfta CL1300 / CL850 tillräckligt högt över marken och skruva fast de 4 fötterna upp och ner i position. Skruva fast varje fot x 4 ordentligt och så långt upp i maskinens FRAME som möjligt.

‍

‍

2.2. Montering av Stemples Typ H, Typ R

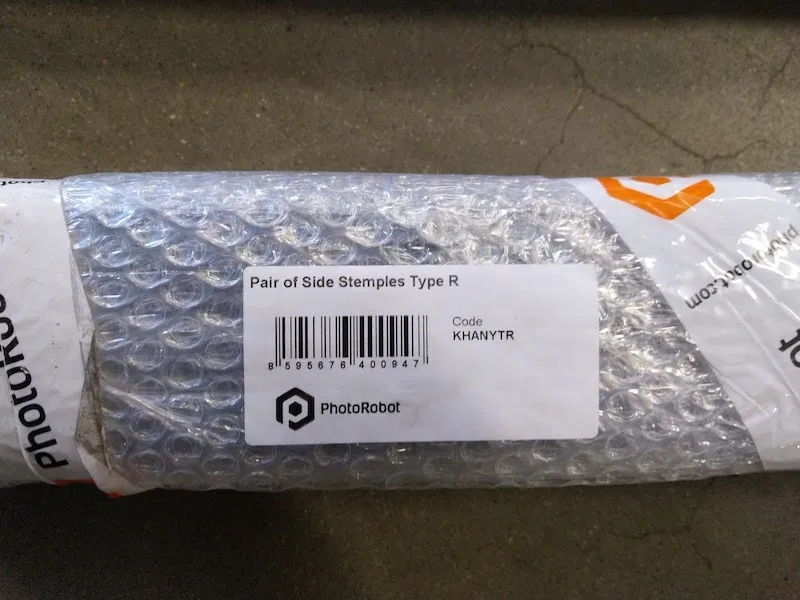

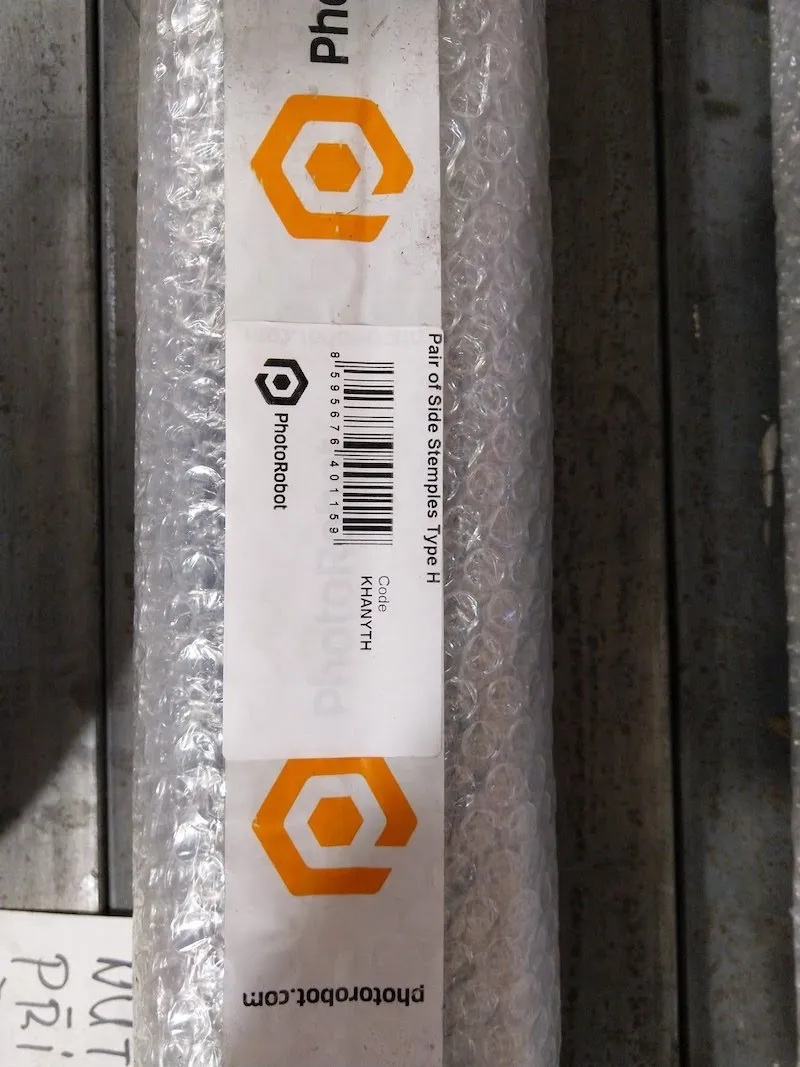

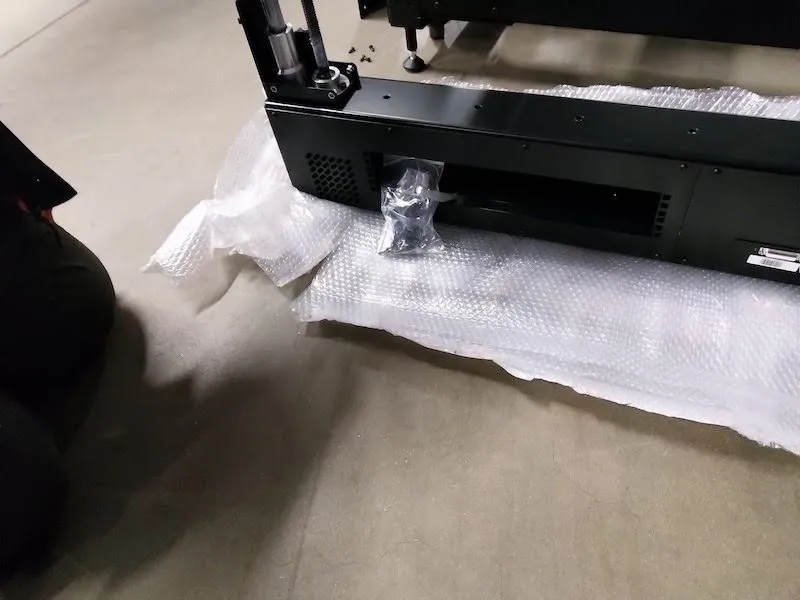

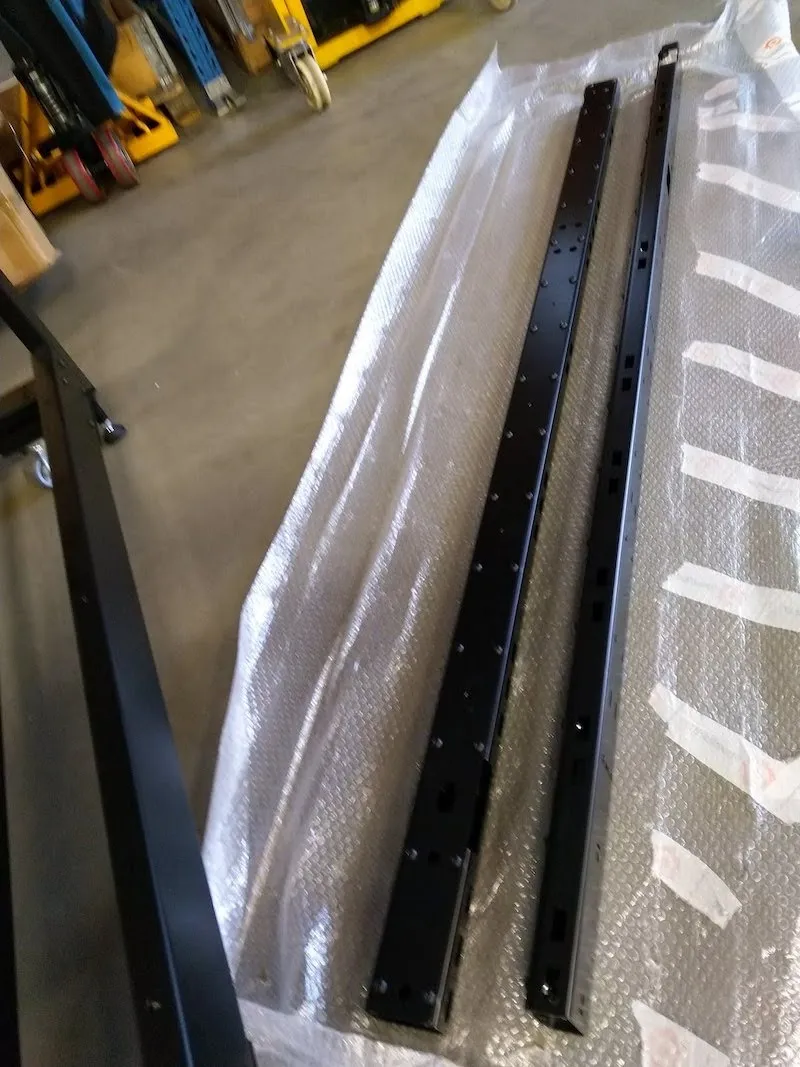

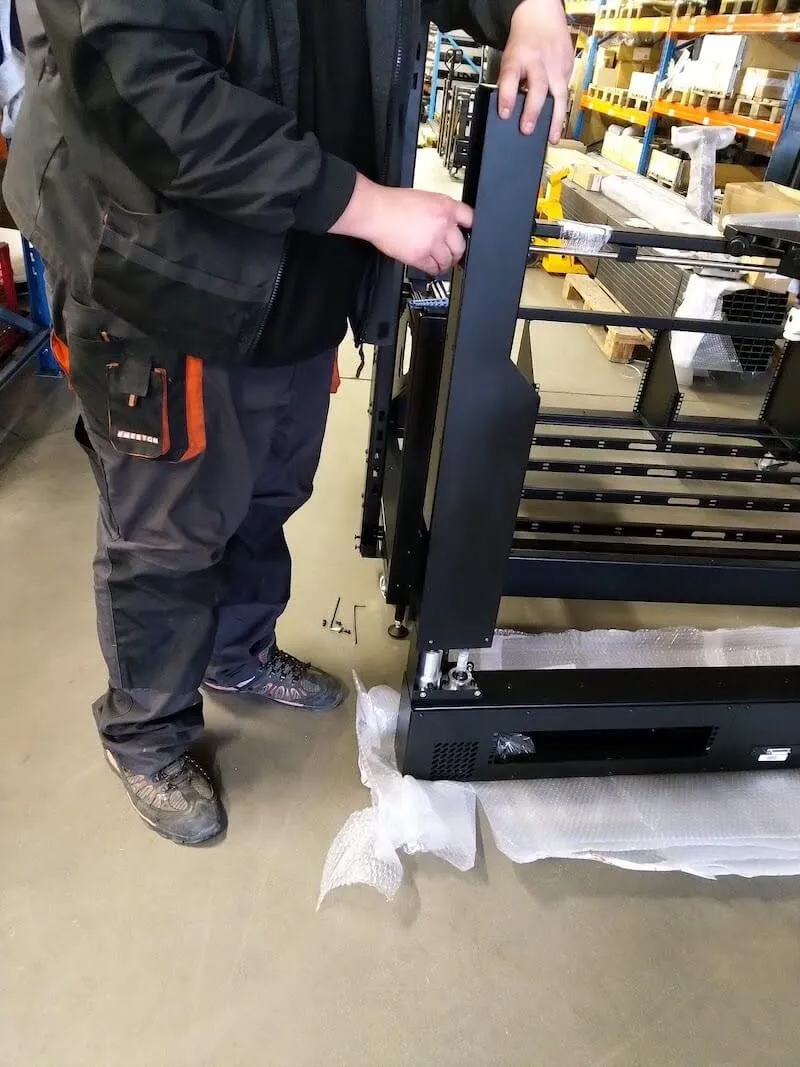

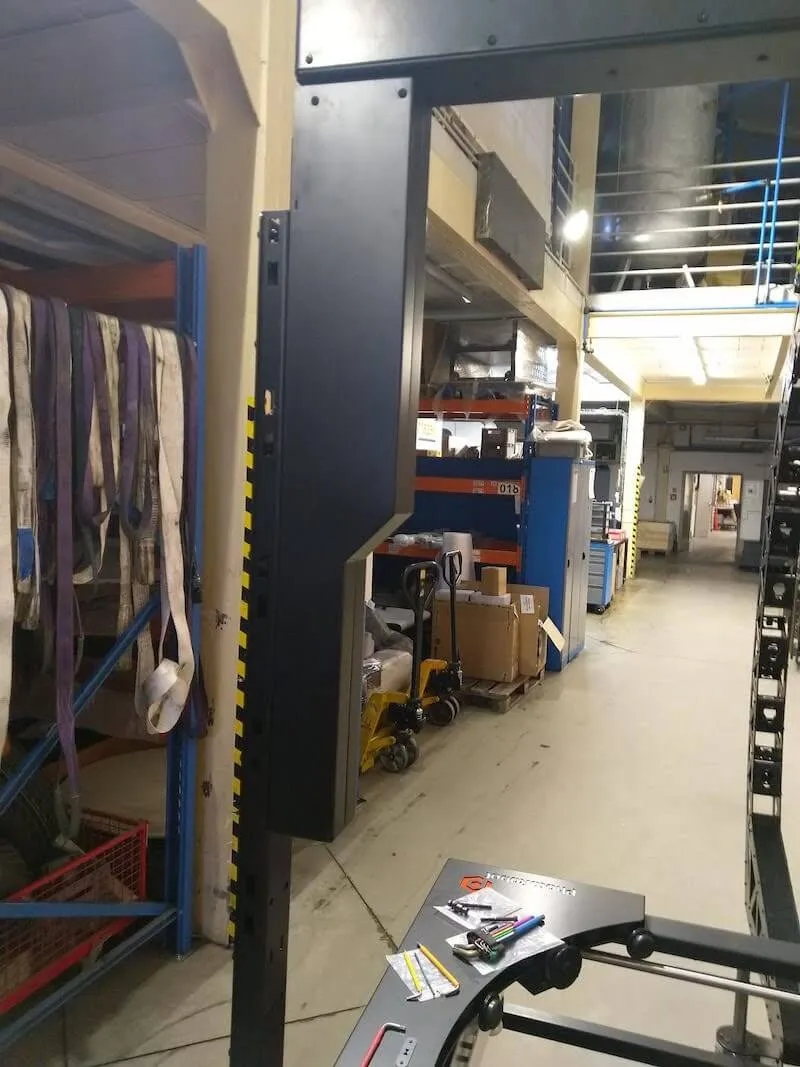

2.2.1. Leta reda på maskinstemplarna förpackade i bubbelplast och märkta: ”Förstärkta stämplar till typ H” (kod: KHANYTRF), och ”Sidostämplar typ R” (kod: KHANYTR).

‍

‍

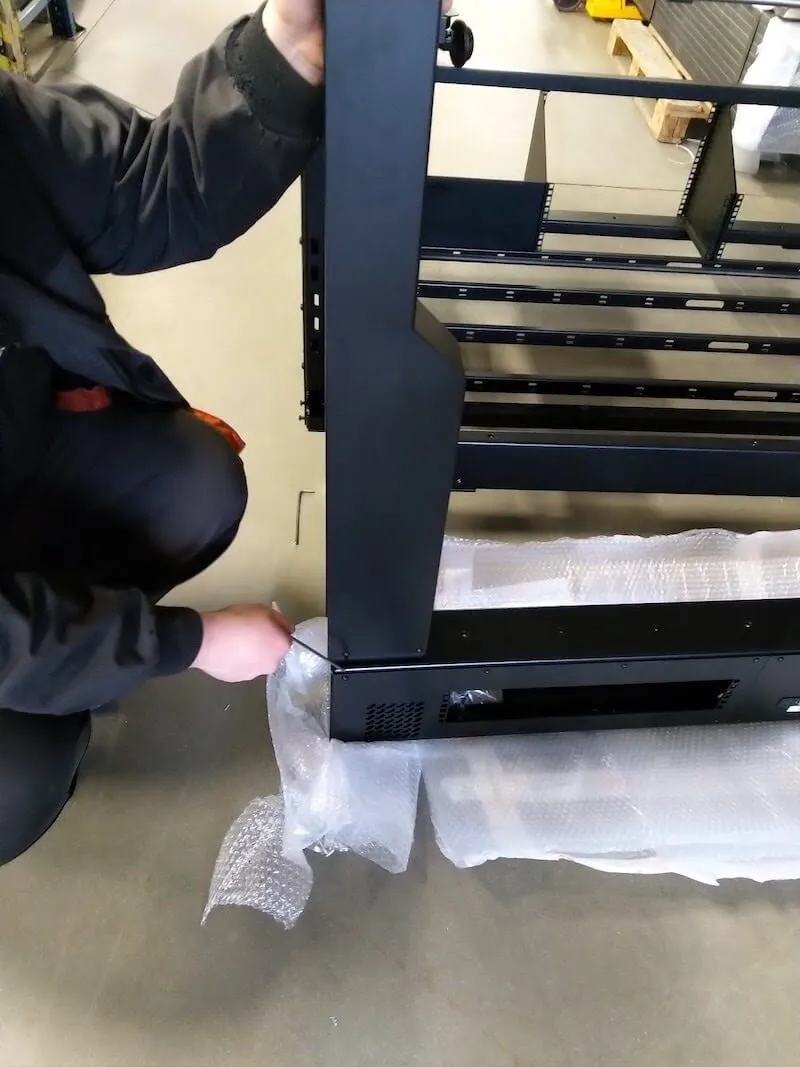

2.2.2. Ta bort båda uppsättningarna av stämplar från deras förpackning.

‍

‍

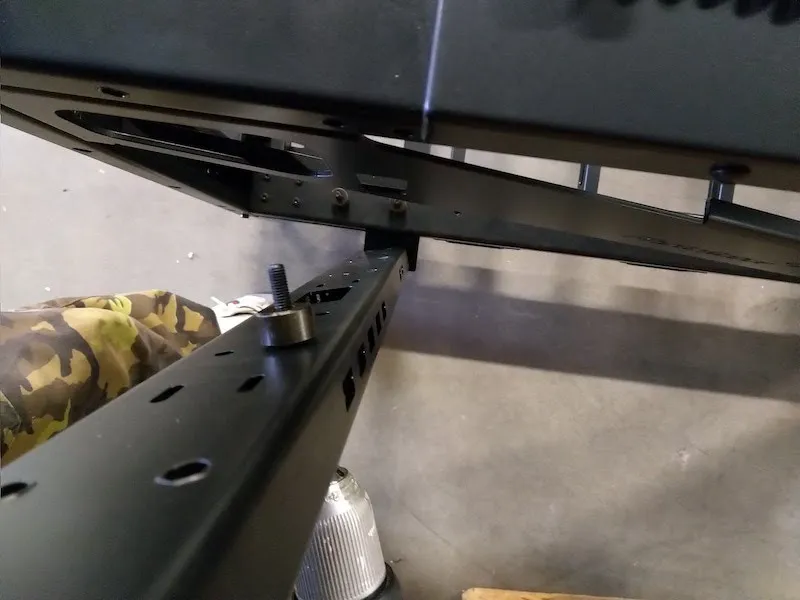

2.2.3. Leta reda på de fyra skruvarna med tjocka brickor på båda sidor av Centerless Table, och lossa var och en av de fyra skruvarna för att skruva loss dem.

‍

‍

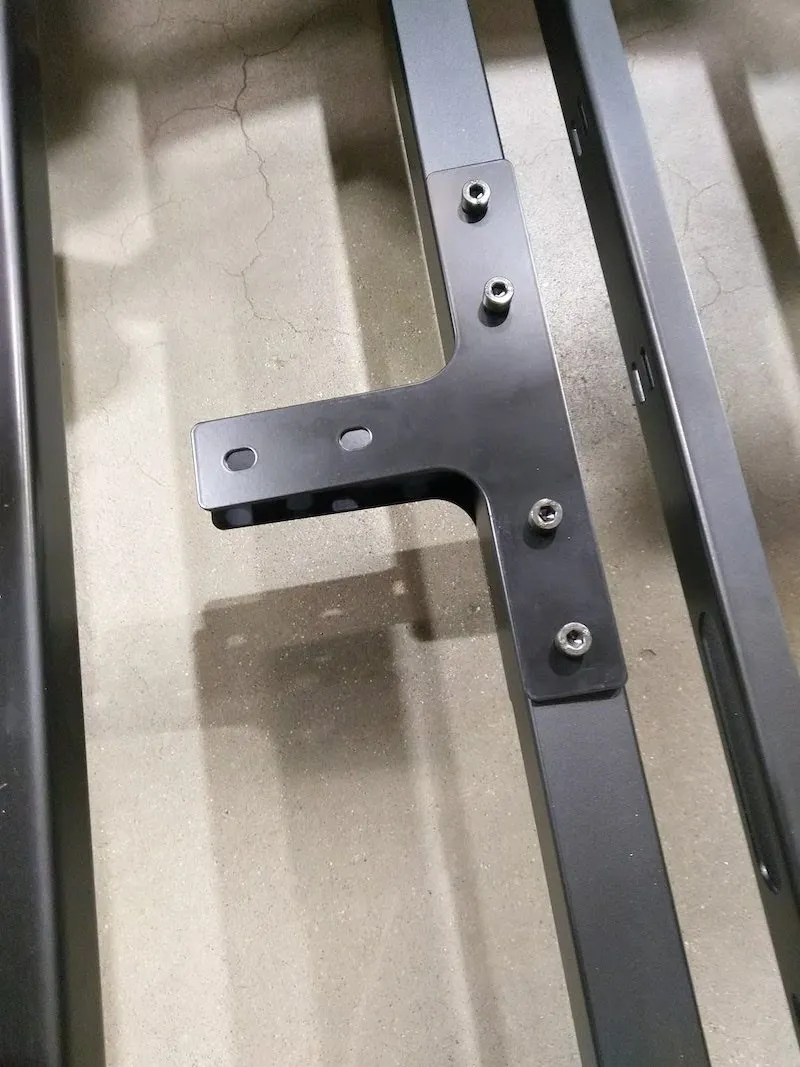

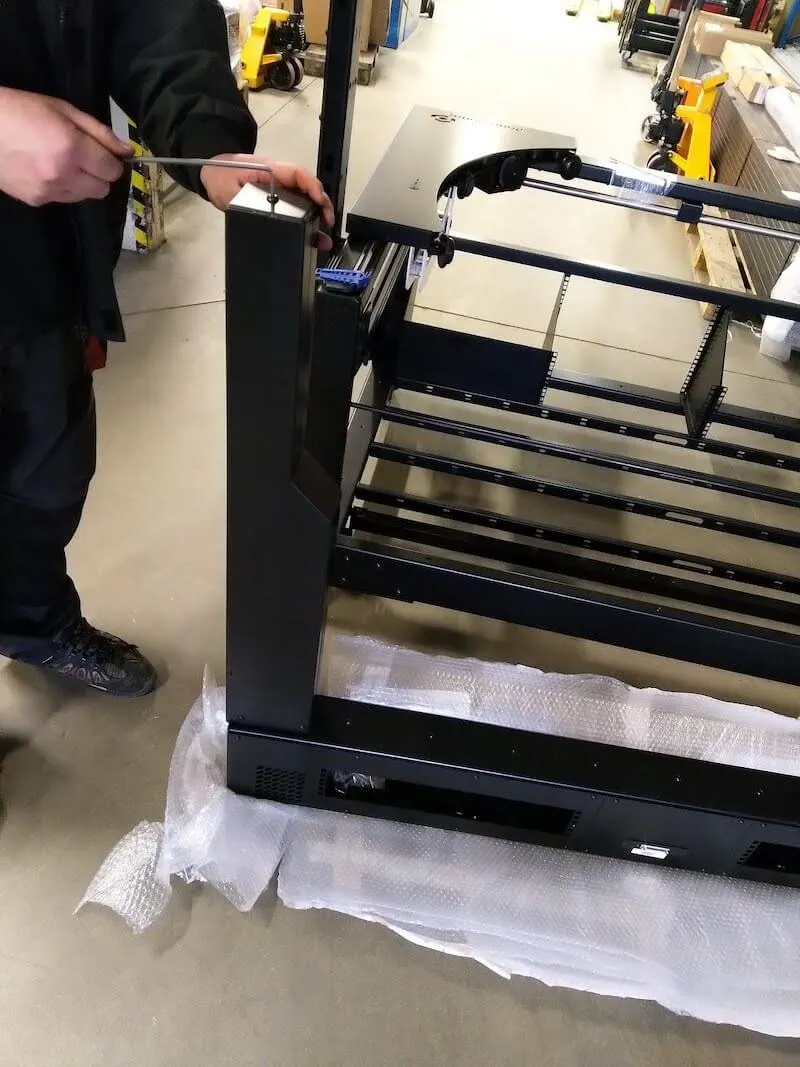

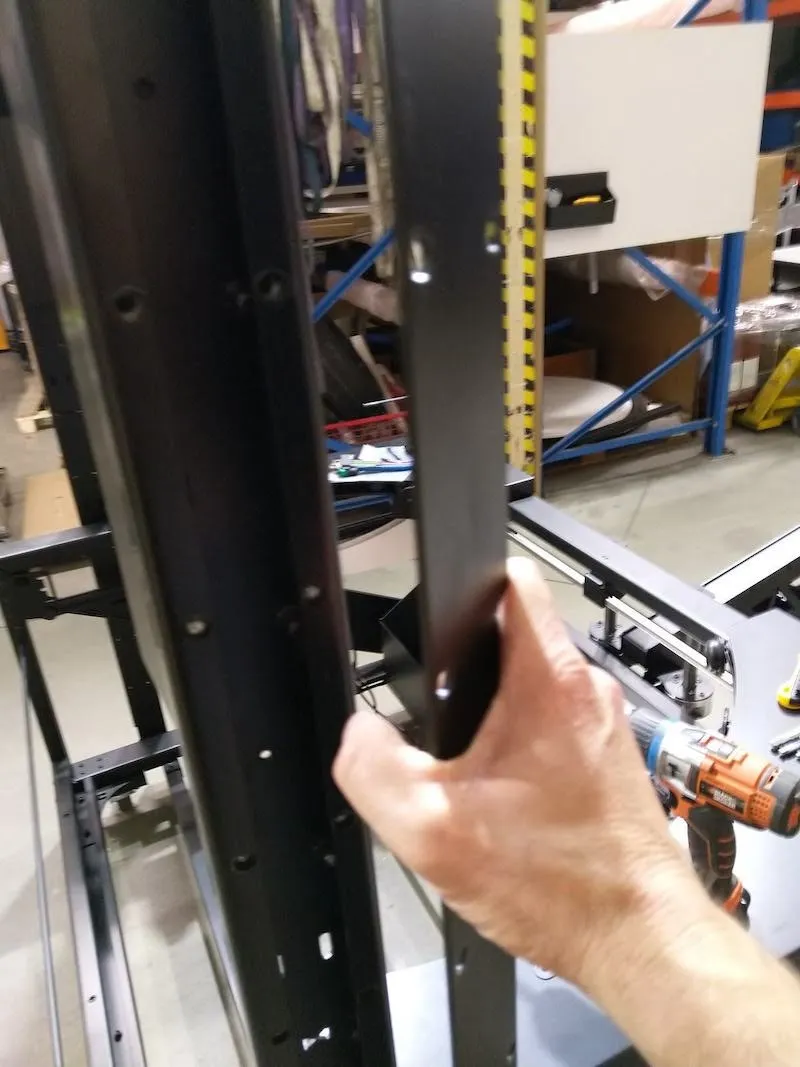

2.2.4. Därefter, fäst de icke-förstärkta sidostämplarna (Typ R) på båda sidor av CENTERLESS TABLE.

‍

‍

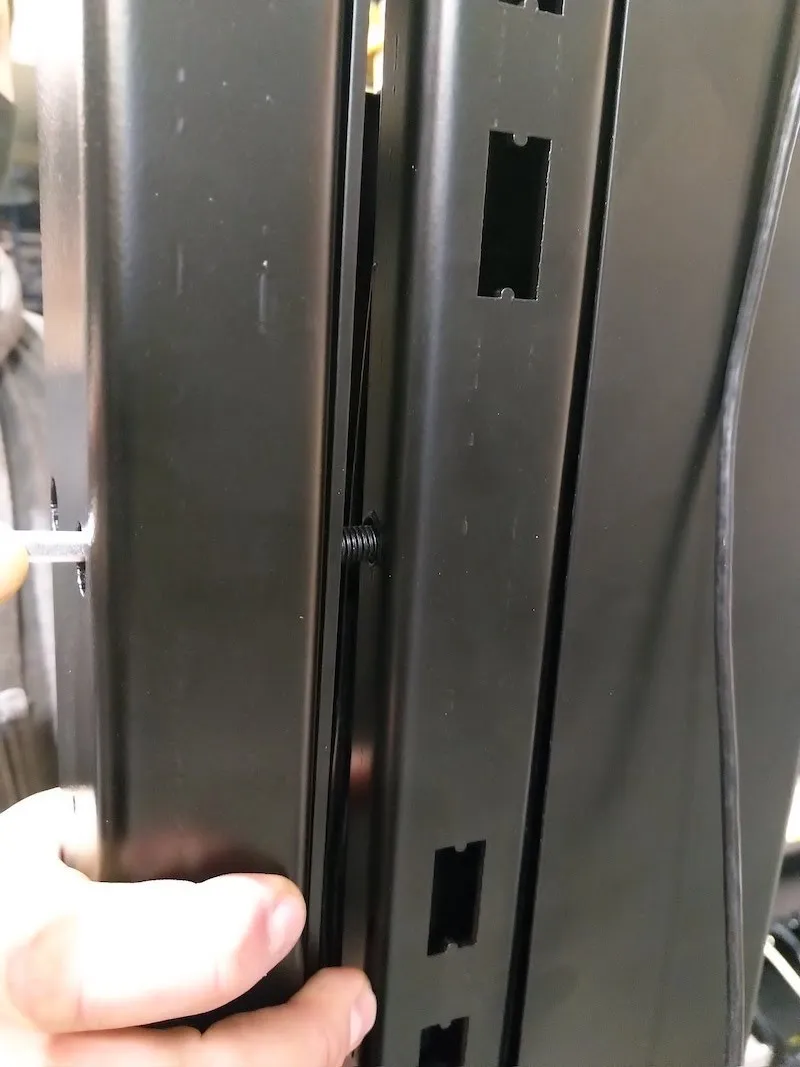

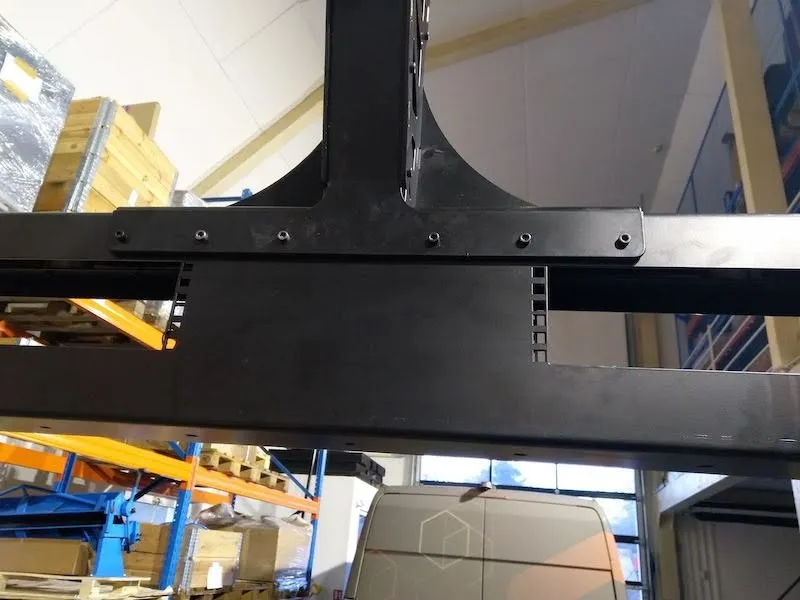

2.2.5. Lägg märke till de stora öppna rektangulära utrymmena i stämplarna. Dessa områden är en designfunktion för placering av kablar i botten av stämplarna bredvid fästskruvarna med tjocka brickor.

‍

‍

2.2.6. Var också uppmärksam på de två rektangulära hålen högst upp på stämplarna från baksidan av CENTERLESS TABLE.

‍

‍

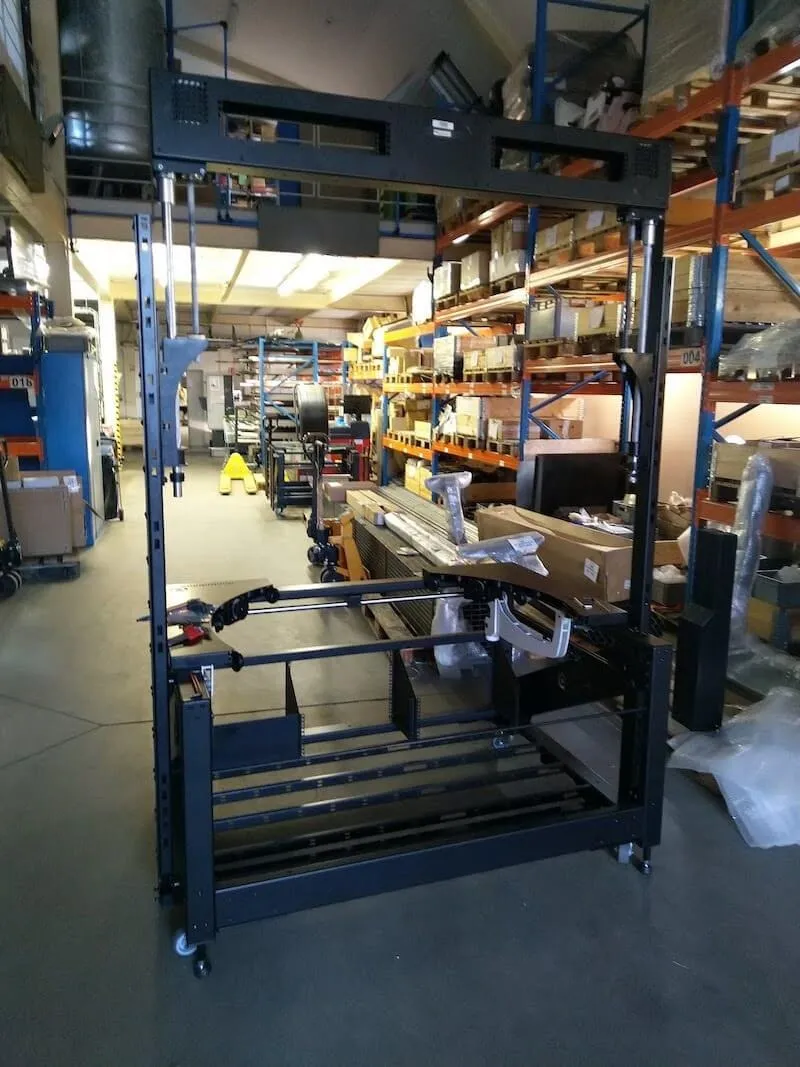

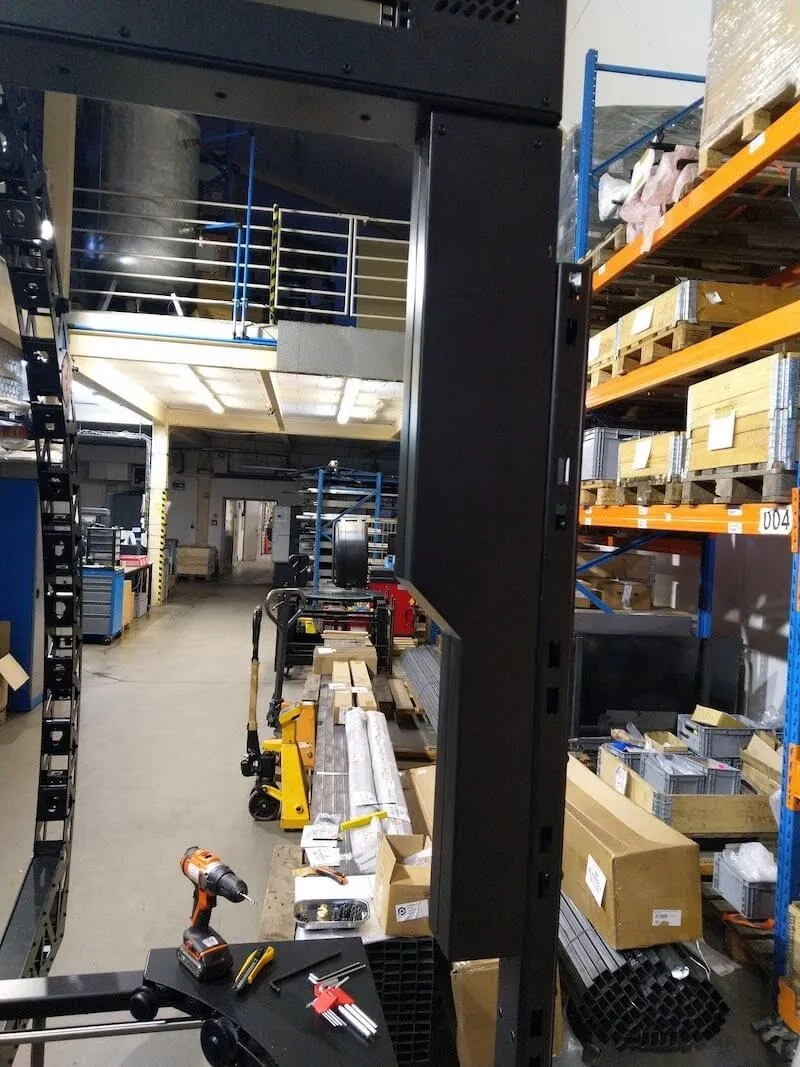

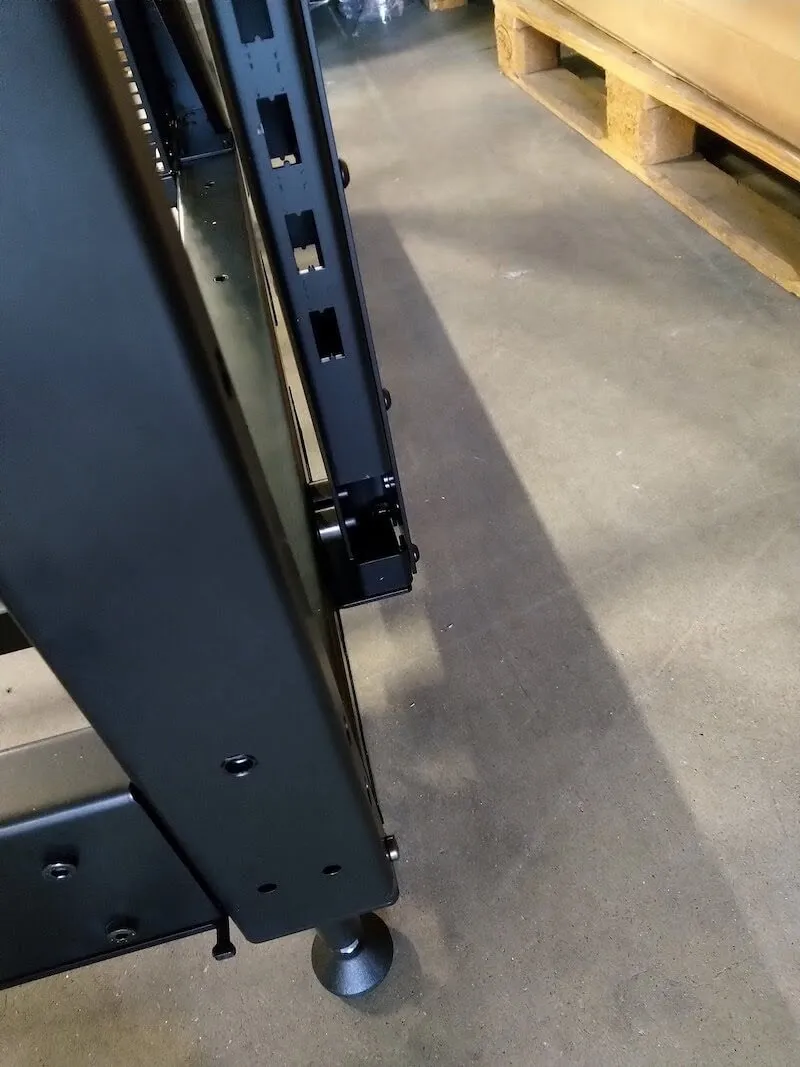

2.2.7. Efter konstruktion fungerar grundpaketet som maskinramens kropp, med stämplar på sidorna och fyra fötter i botten.

‍

‍

2.3. MultiCam Portalmontering

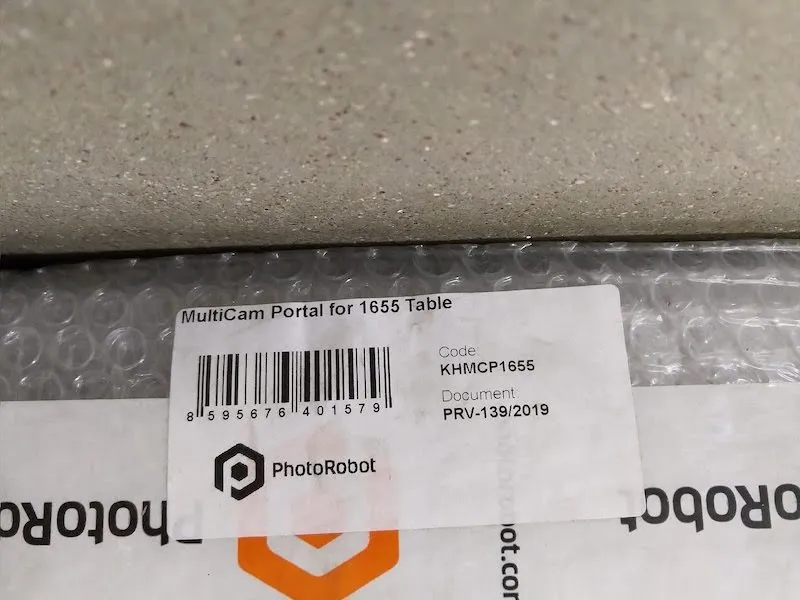

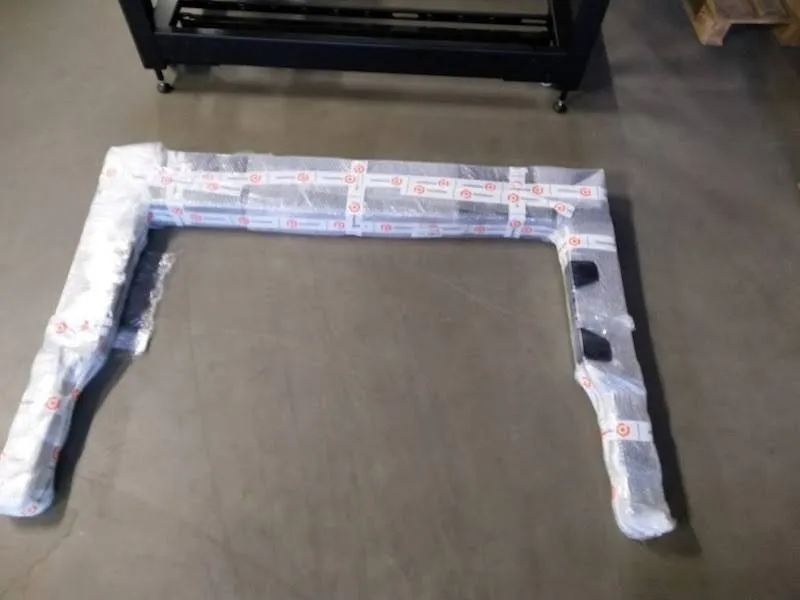

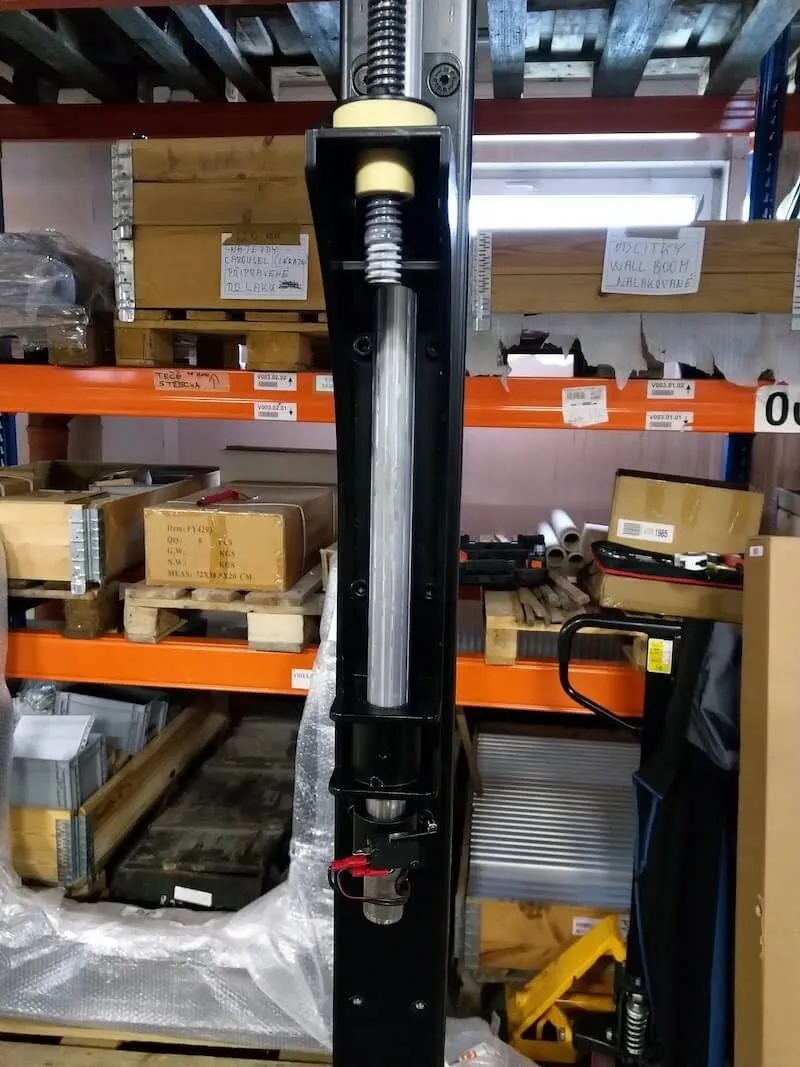

2.3.1. Hitta sedan den bubbelplastade delen märkt MultiCam Portal för 1655 TABLE (kod: KHMCP1655).

‍

‍

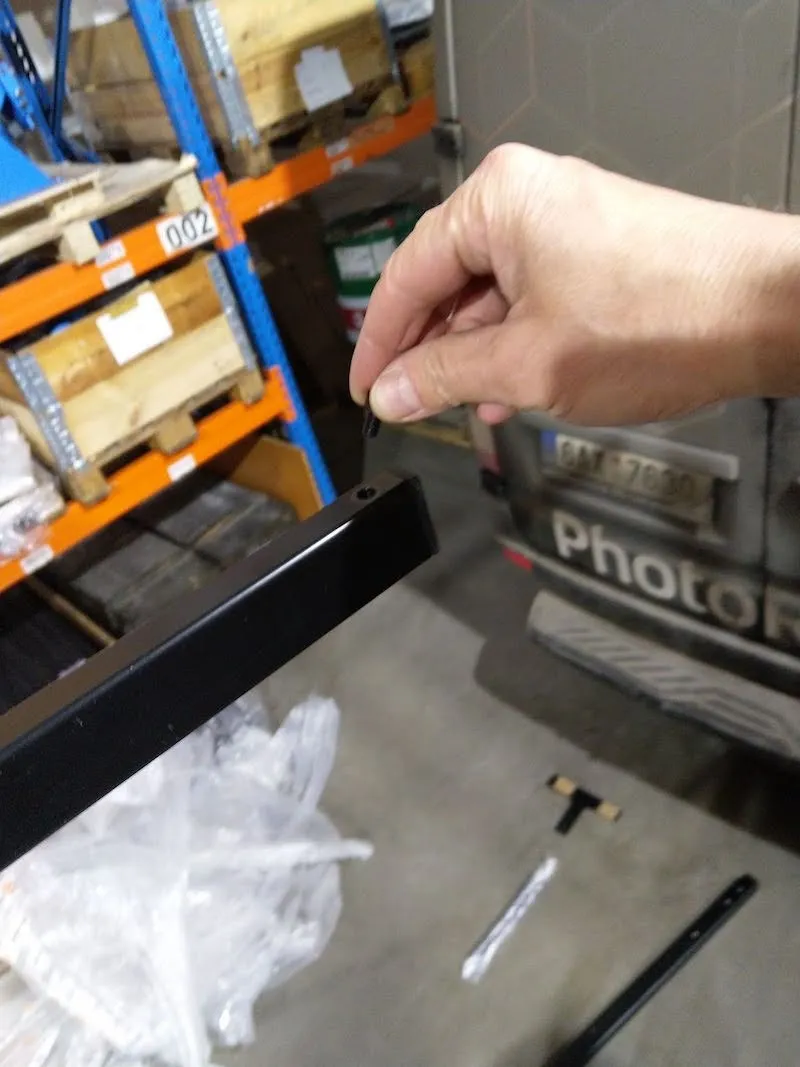

2.3.2. Packa upp MultiCam Portal, och ta bort skydden till de trapetsformade stångskydden på båda sidor av portalen.

‍

‍

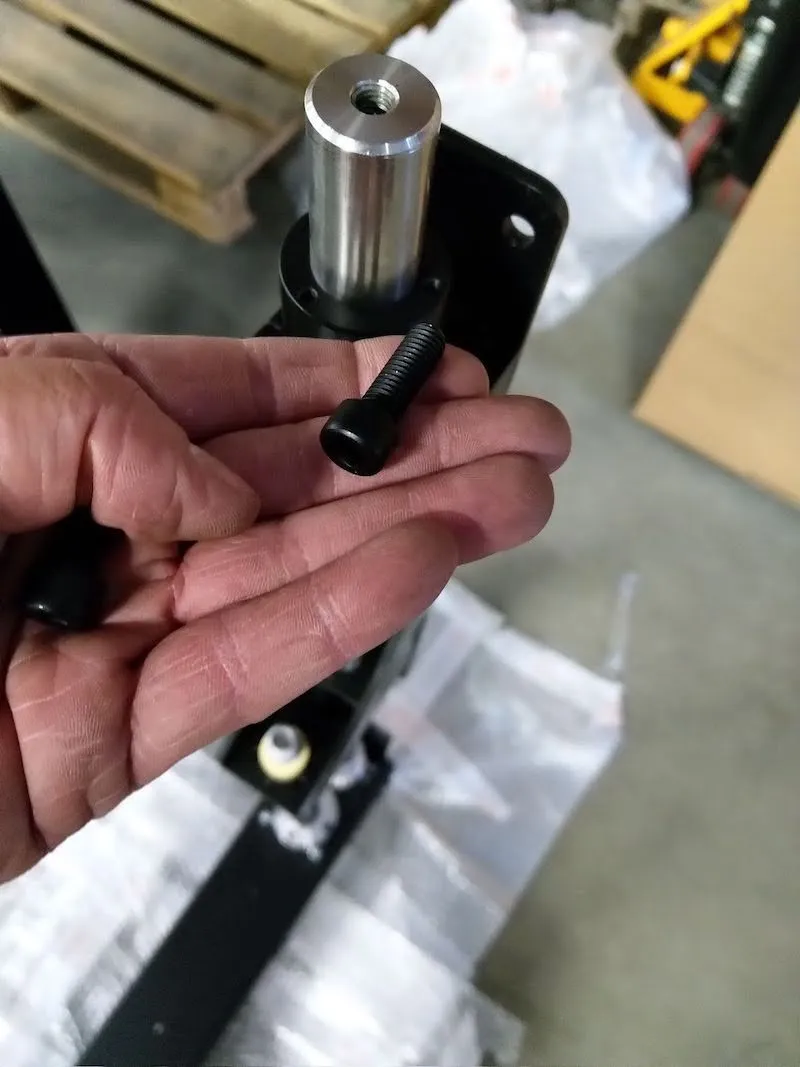

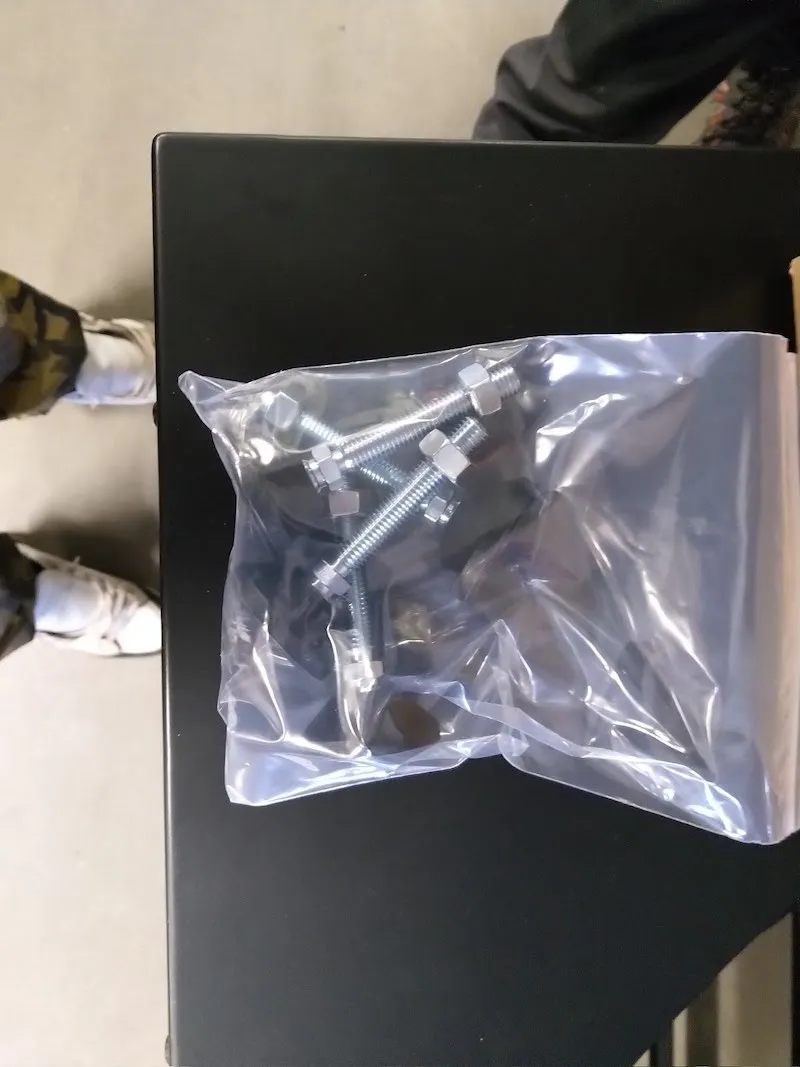

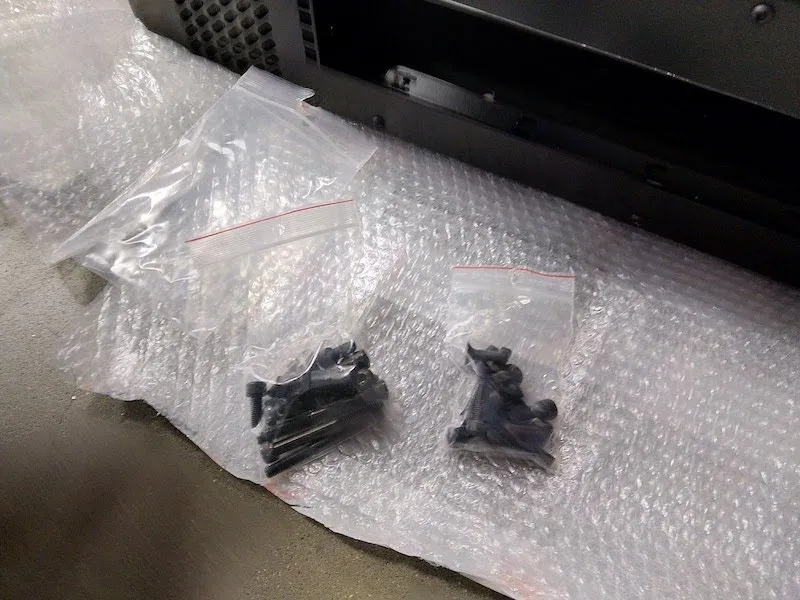

2.3.3. Leta reda på plastpåsarna som innehåller portalskruvarna.

‍

‍

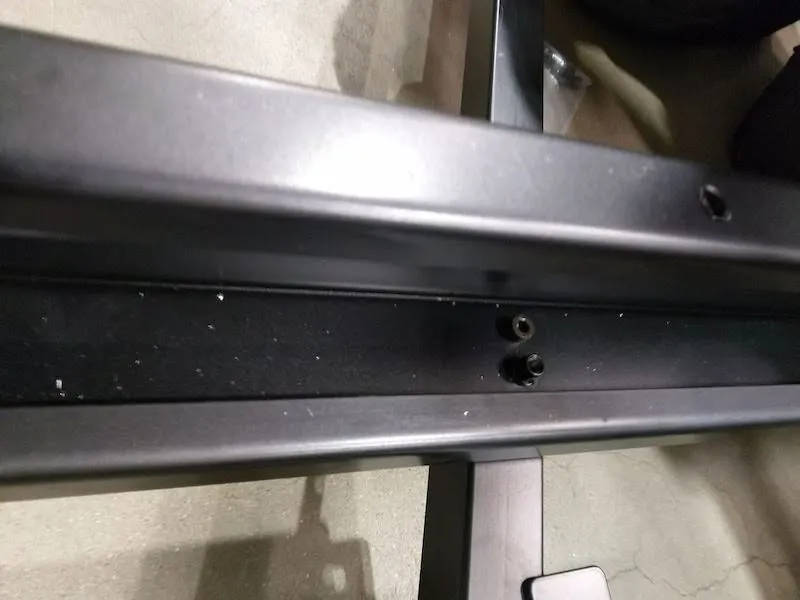

2.3.4. Förbered 2 x skruvar för fastsättning i portalen.

‍

‍

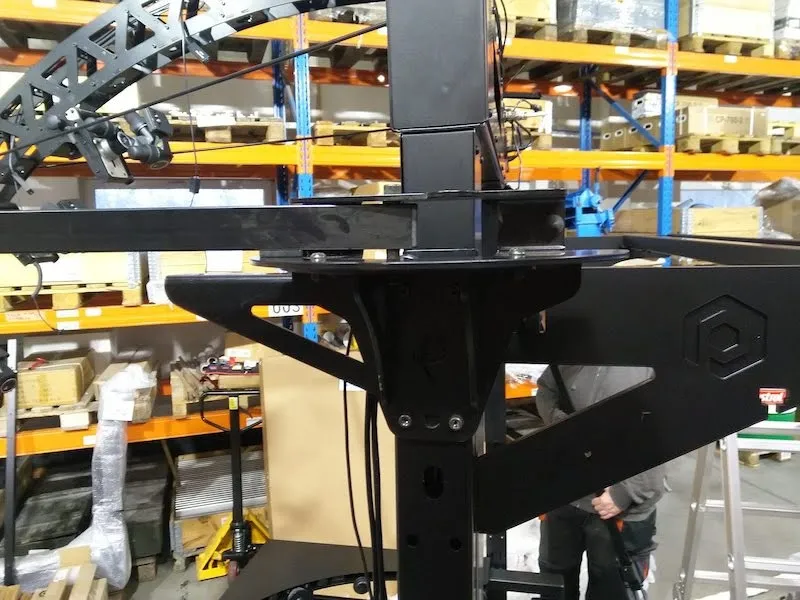

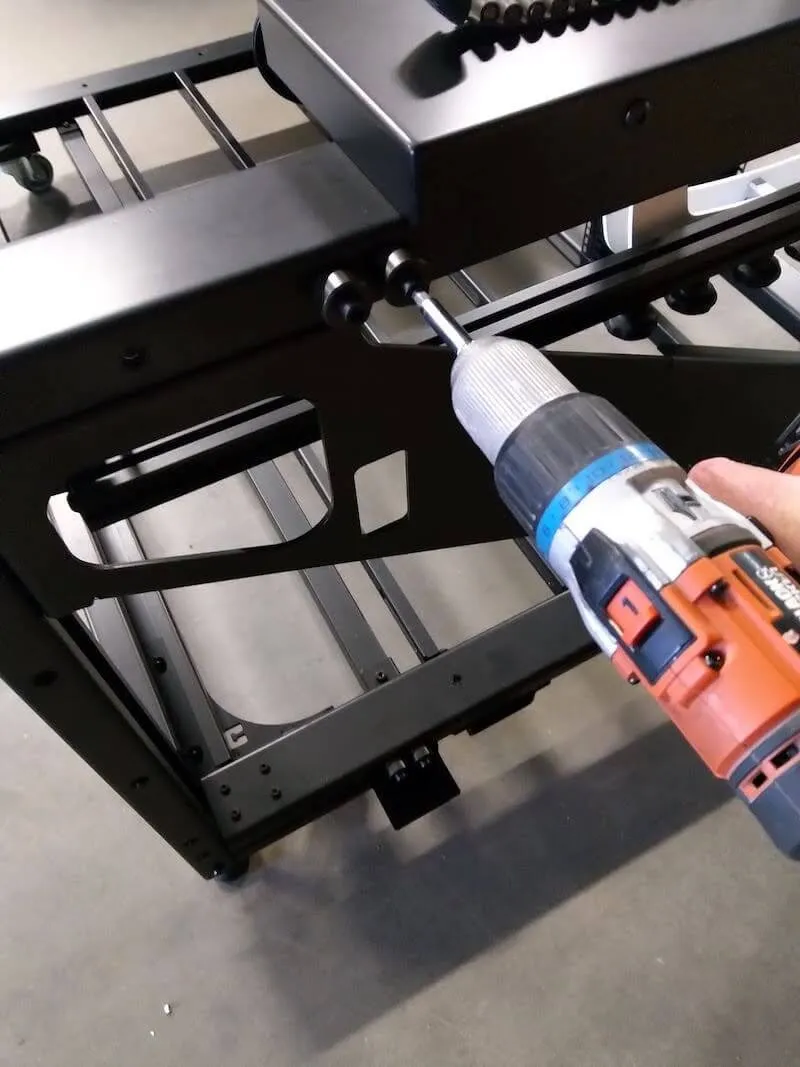

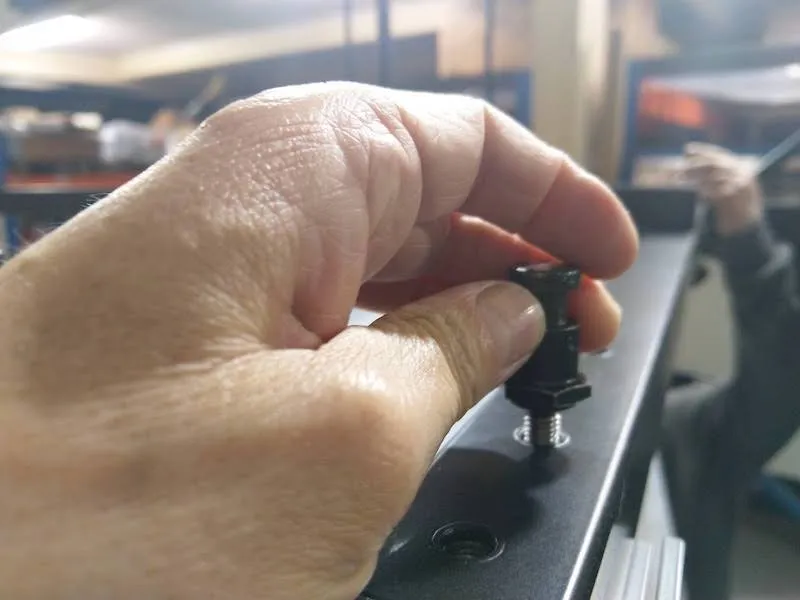

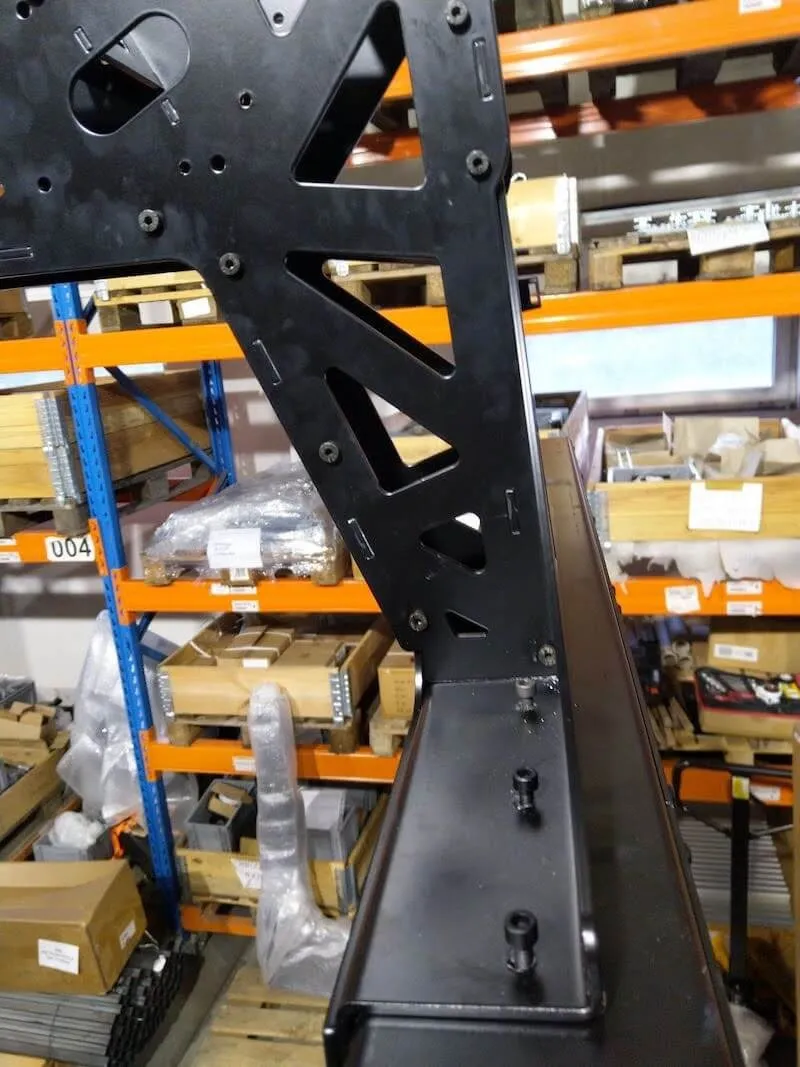

2.3.5. Anslut ena sidan av portalen, fäst endast en skruv för att göra detta.

‍

‍

2.3.6. Anslut den andra sidan av portalen, med endast en skruv per sida.

‍

‍

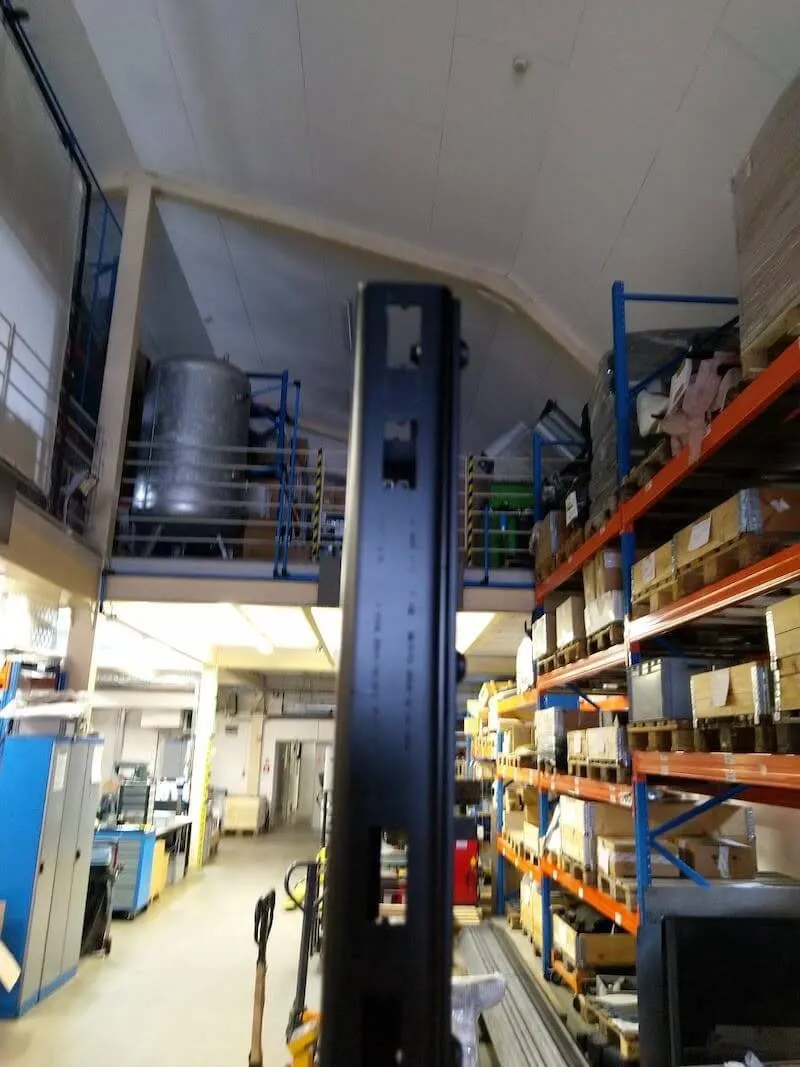

2.3.7. Höj portalen till vertikalt läge och dra sedan åt de återstående 3 x skruvarna på varje sida.

‍

‍

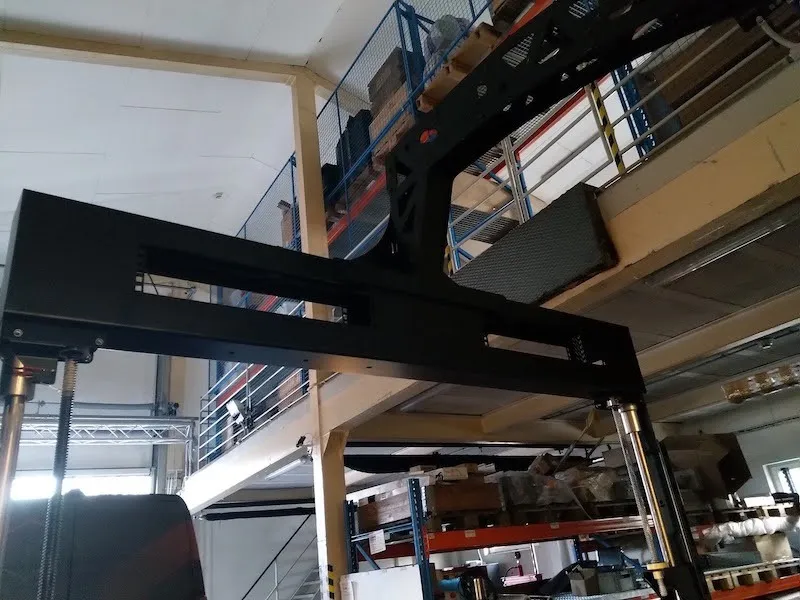

2.3.8. Efter att ha säkerställt att alla skruvar är ordentligt åtdragna är MultiCam Portal-installationen klar och bör se ut som på följande bild.

‍

‍

2.3.9. Byt ut de trapetsformade stångskydden och fäst dem på plats.

‍

‍

2.4. MULTICAM Bågenhet

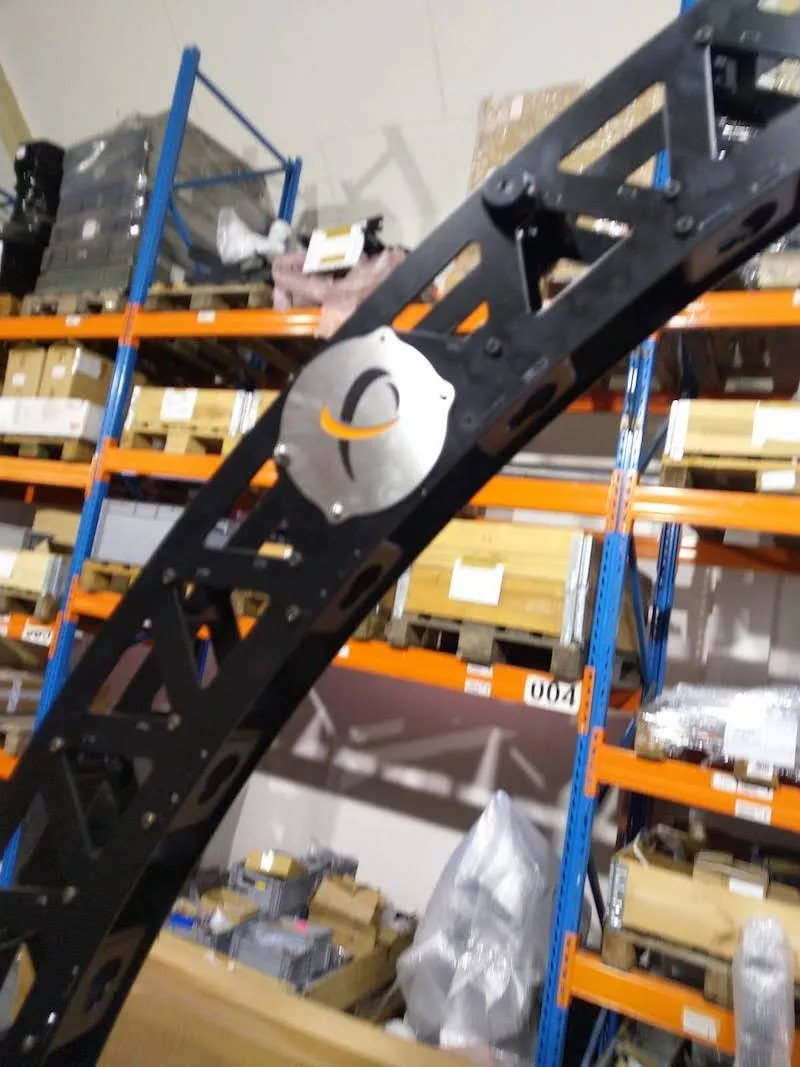

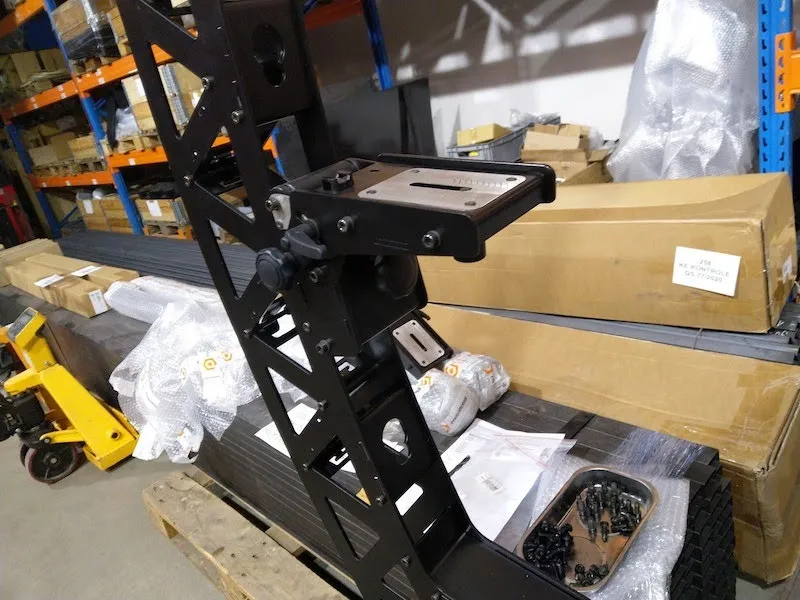

2.4.1. Efter montering av MultiCam-portalen är nästa steg att montera MultiCam-bågen. För att göra detta finns det 2 x båghållare som fästs vid Centerless Table.

‍

‍

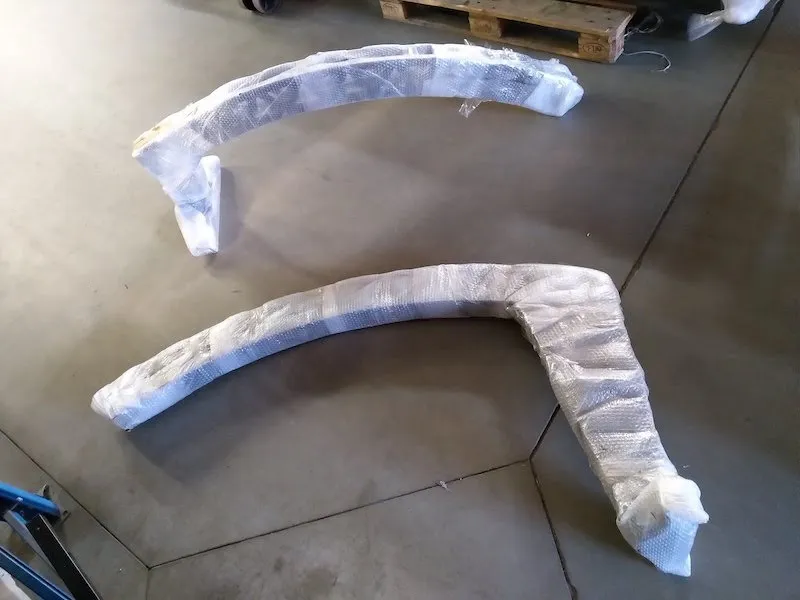

2.4.2. Lokalisera och packa upp de 2 x båghållarna från det skyddande bubbelplasten.

‍

‍

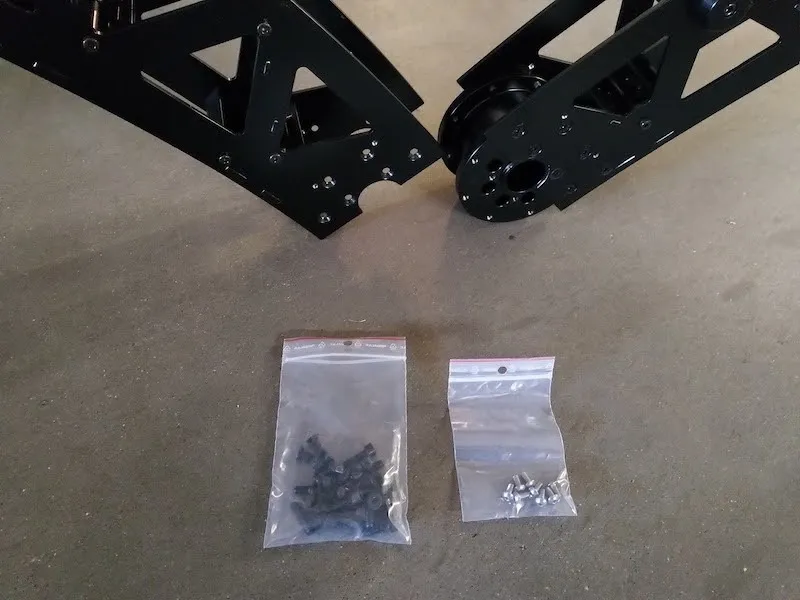

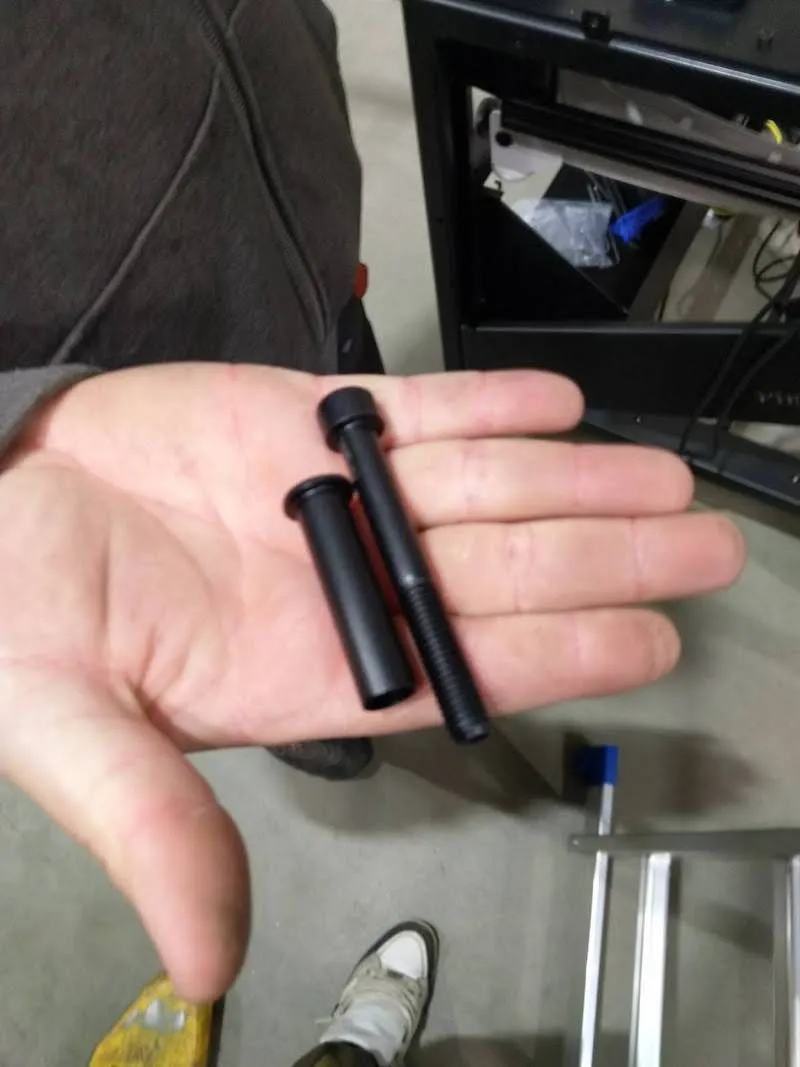

2.4.3. Packa upp de 2x båghållarna med skruvar, och förbered dig på att sammanfoga båghållarna genom att placera dem bredvid varandra som på följande foton.

‍

‍

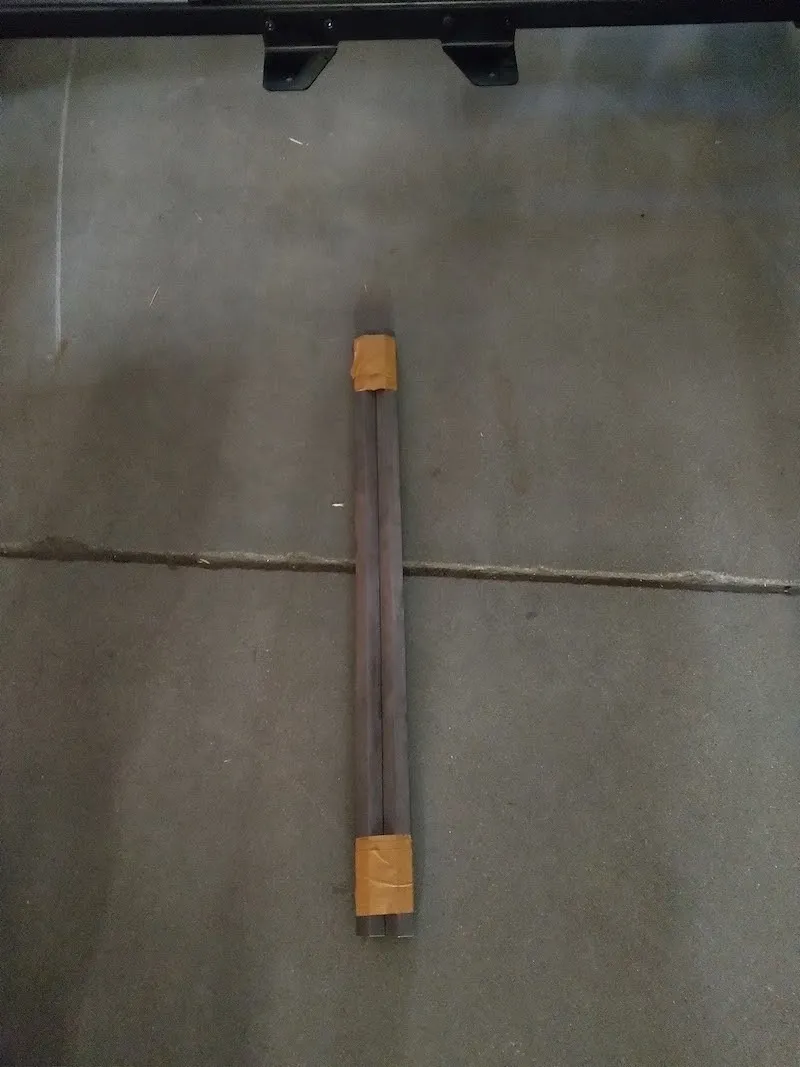

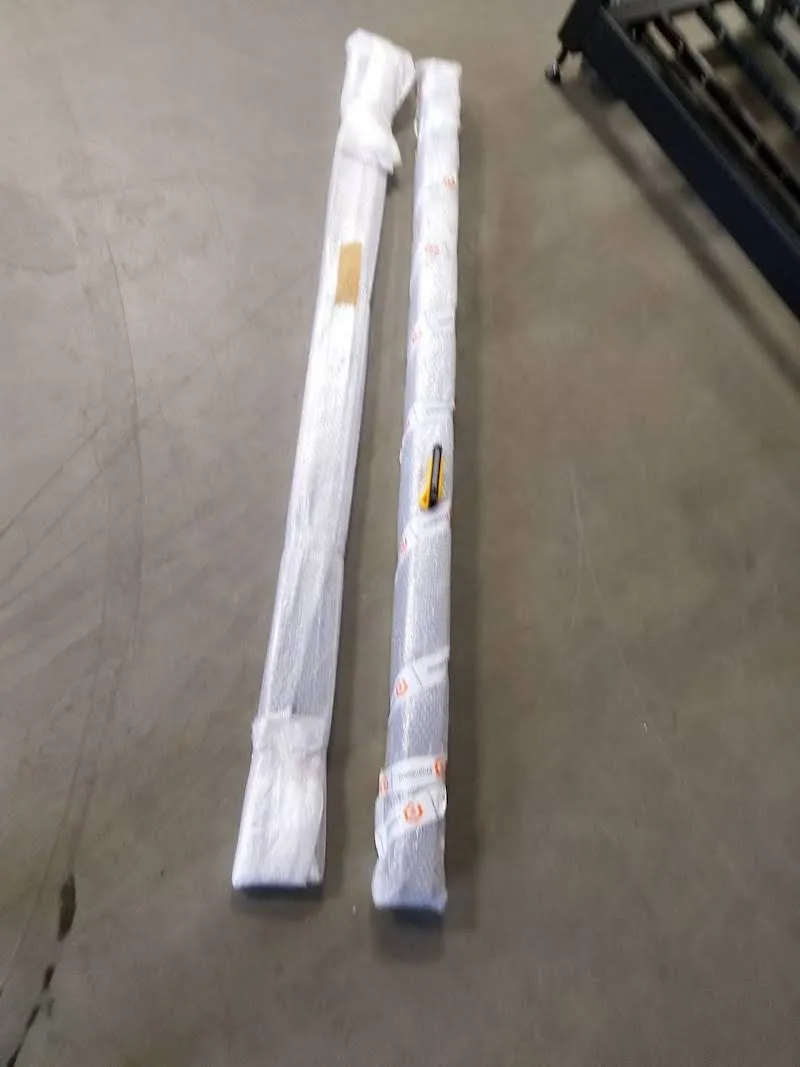

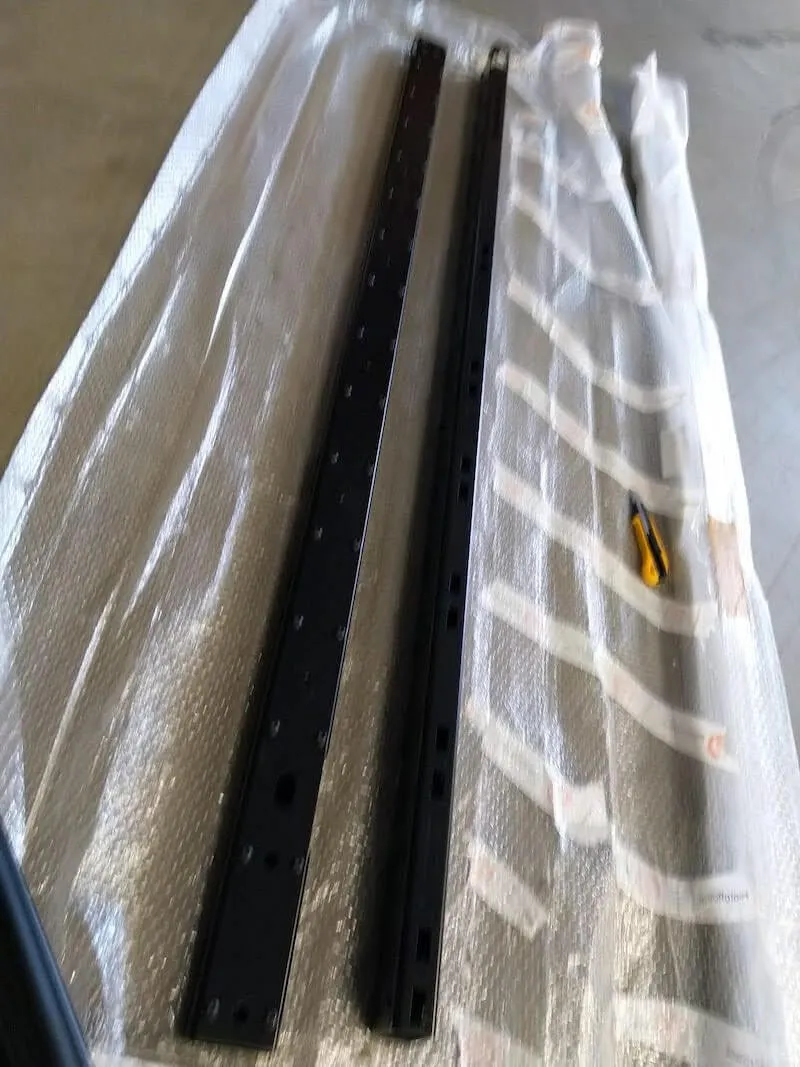

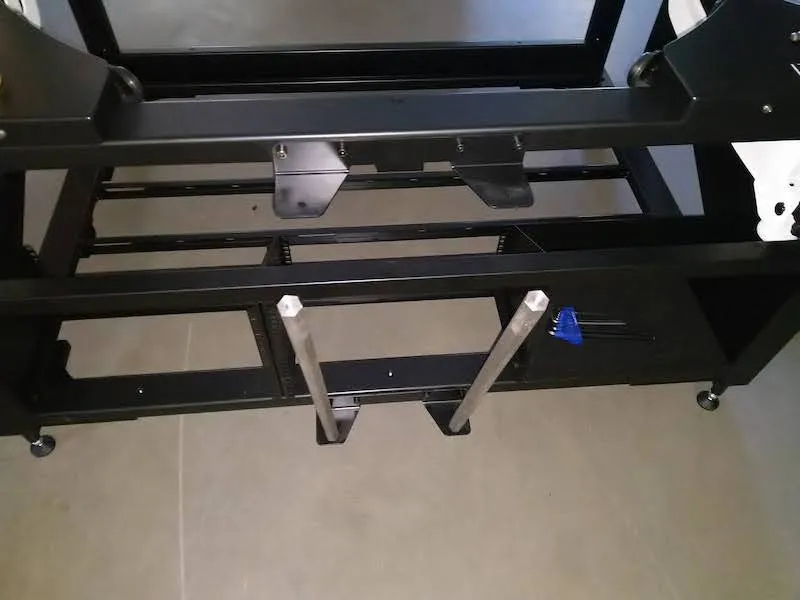

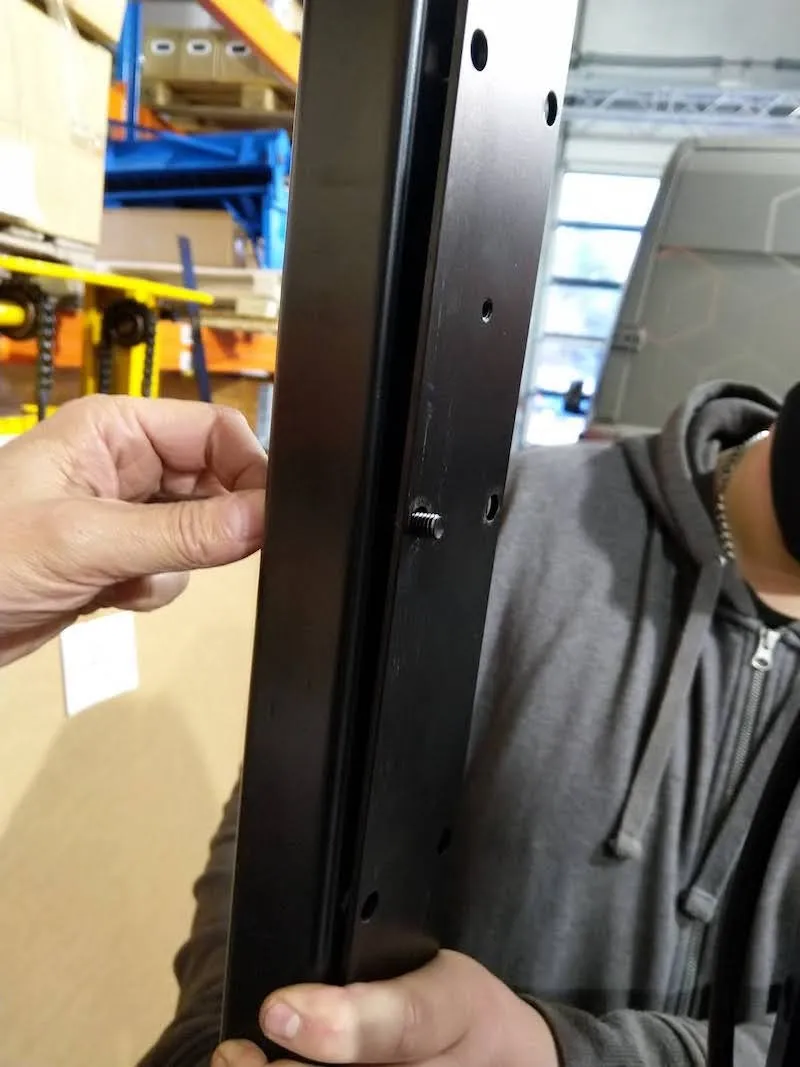

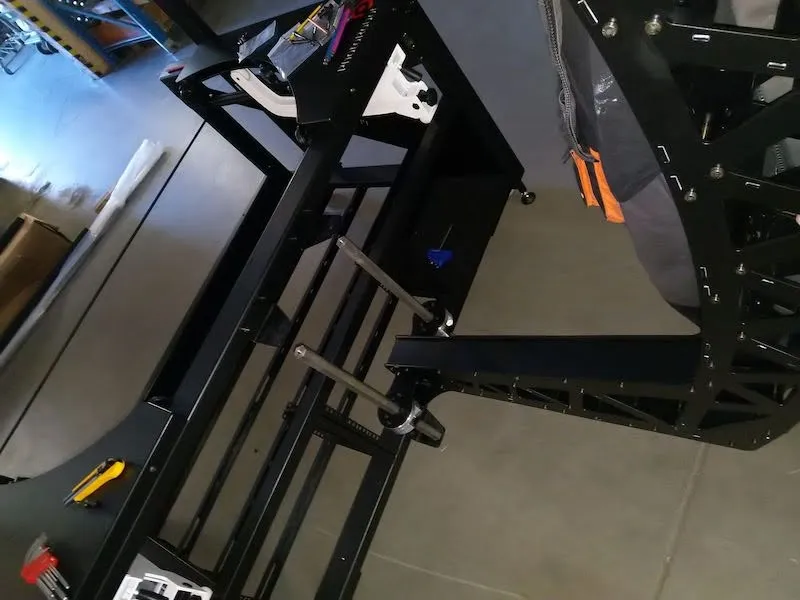

2.4.4. Leta sedan upp de 2 x sexkantiga stängerna som hålls ihop med tejp, och ta bort tejpen runt stängerna.

‍

‍

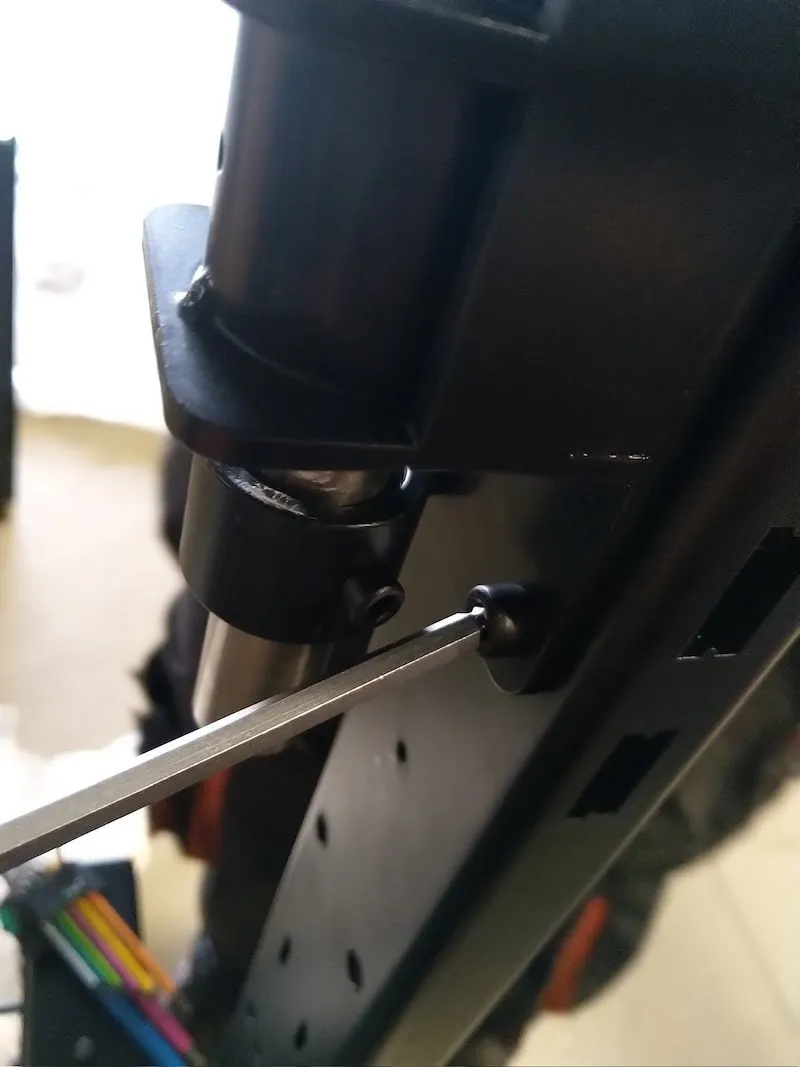

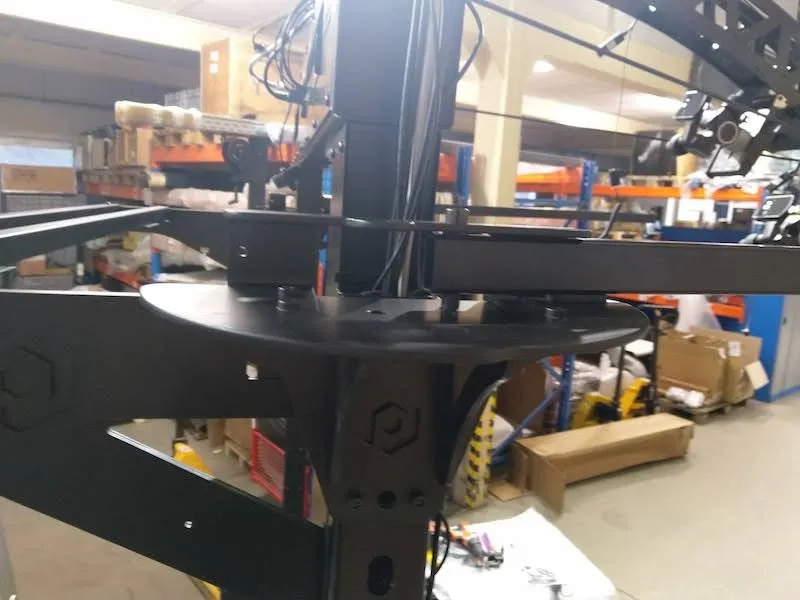

2.4.5. Fäst löst de 2 x sexkantiga styrstängerna i botten av båghållaren.

‍

‍

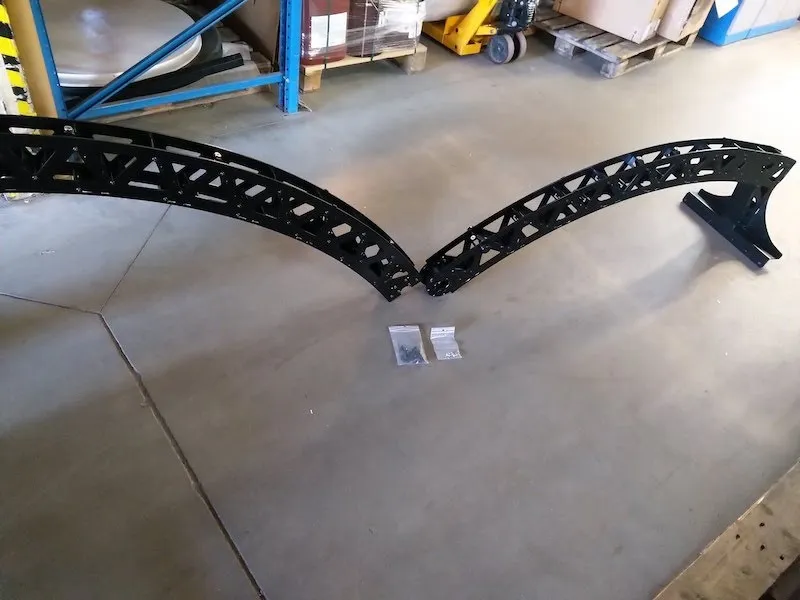

2.4.6. Placera en av bågarna på de sexkantiga styrstängerna.

‍

‍

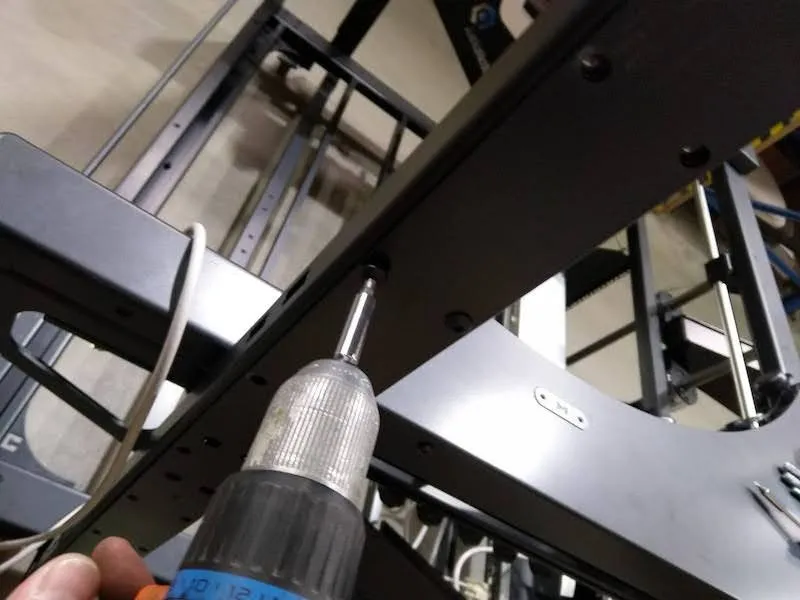

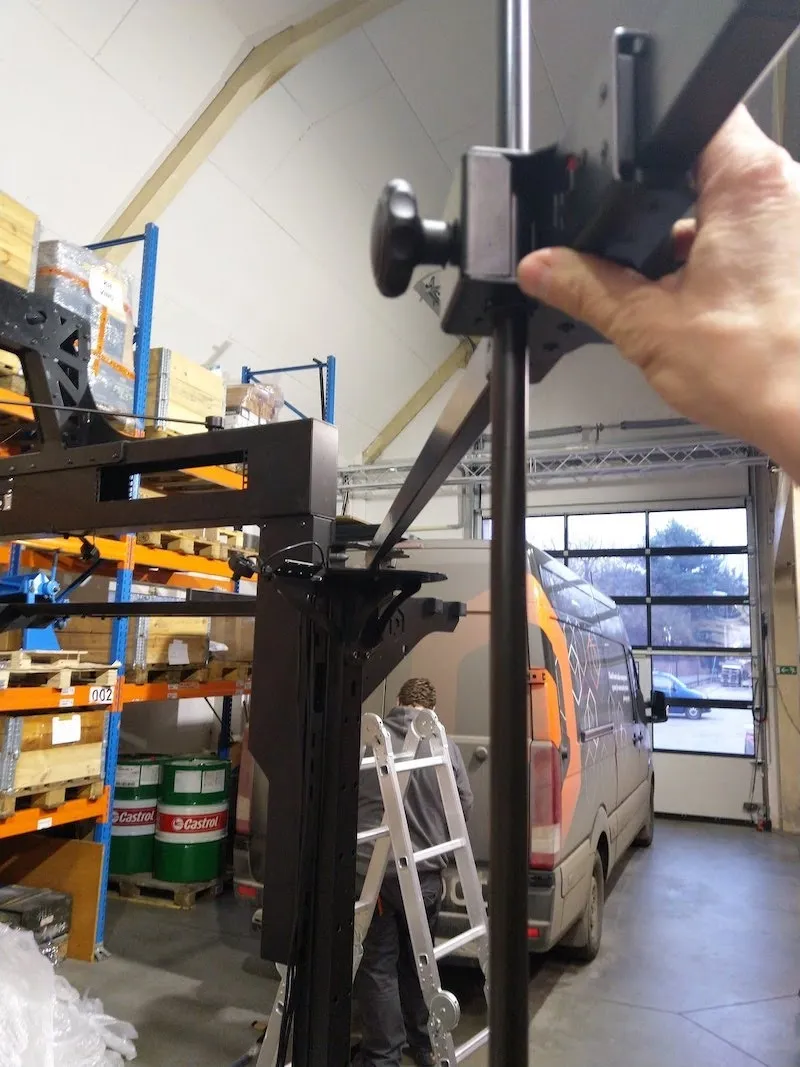

2.4.7. Fäst de övre delarna av de sexkantiga styrstängerna vid den övre båghållaren och fäst sedan de nedre skruvarna.

‍

‍

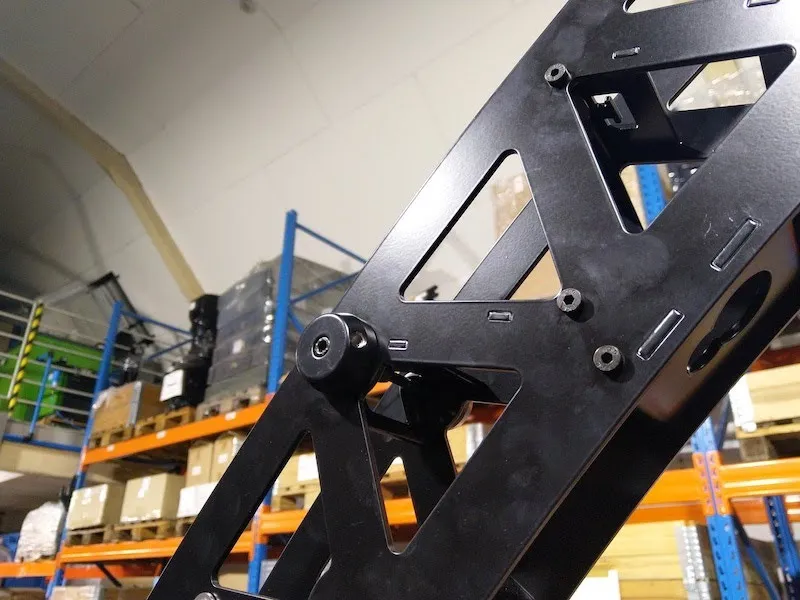

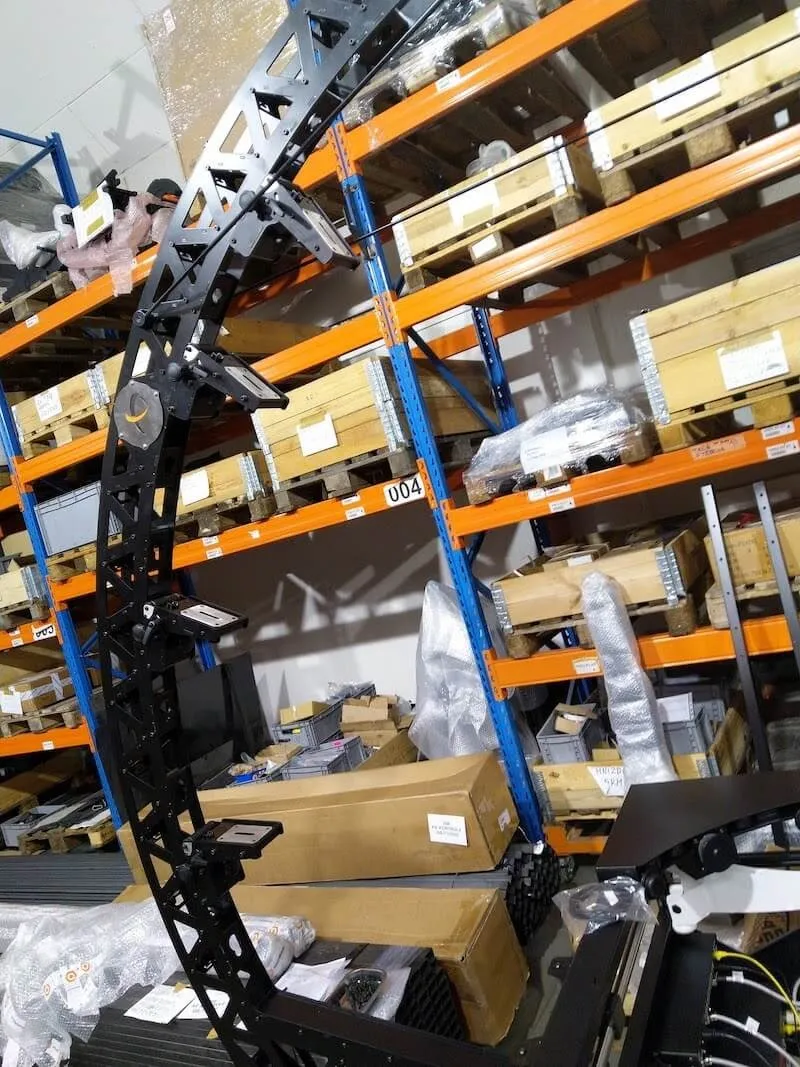

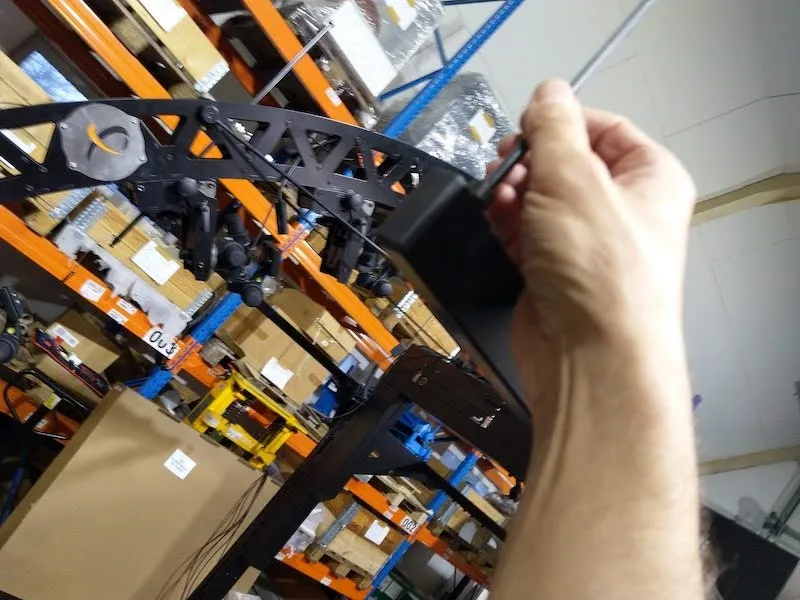

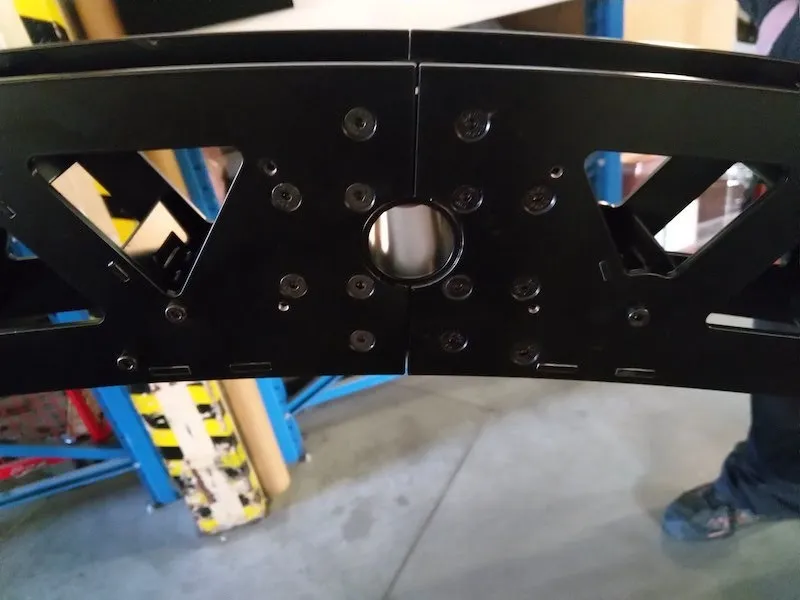

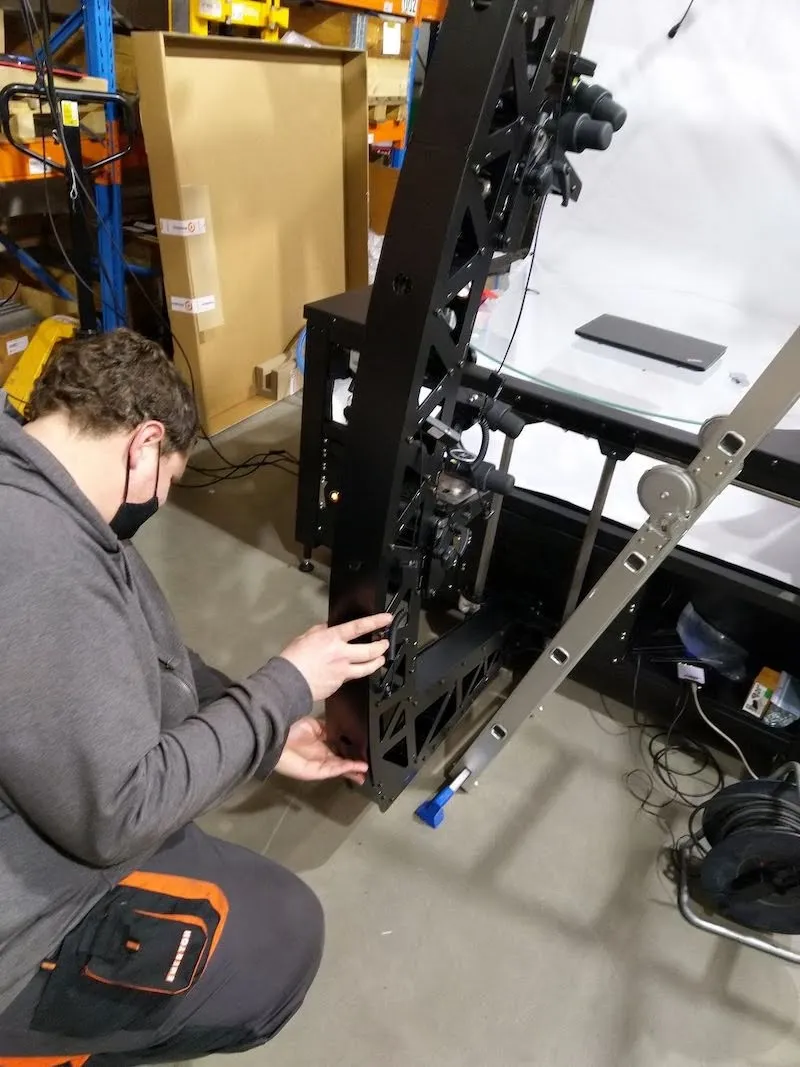

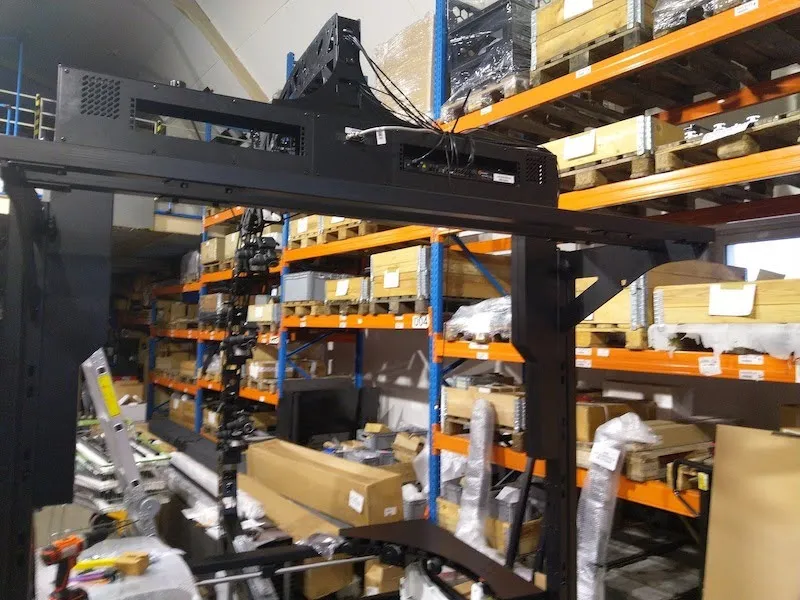

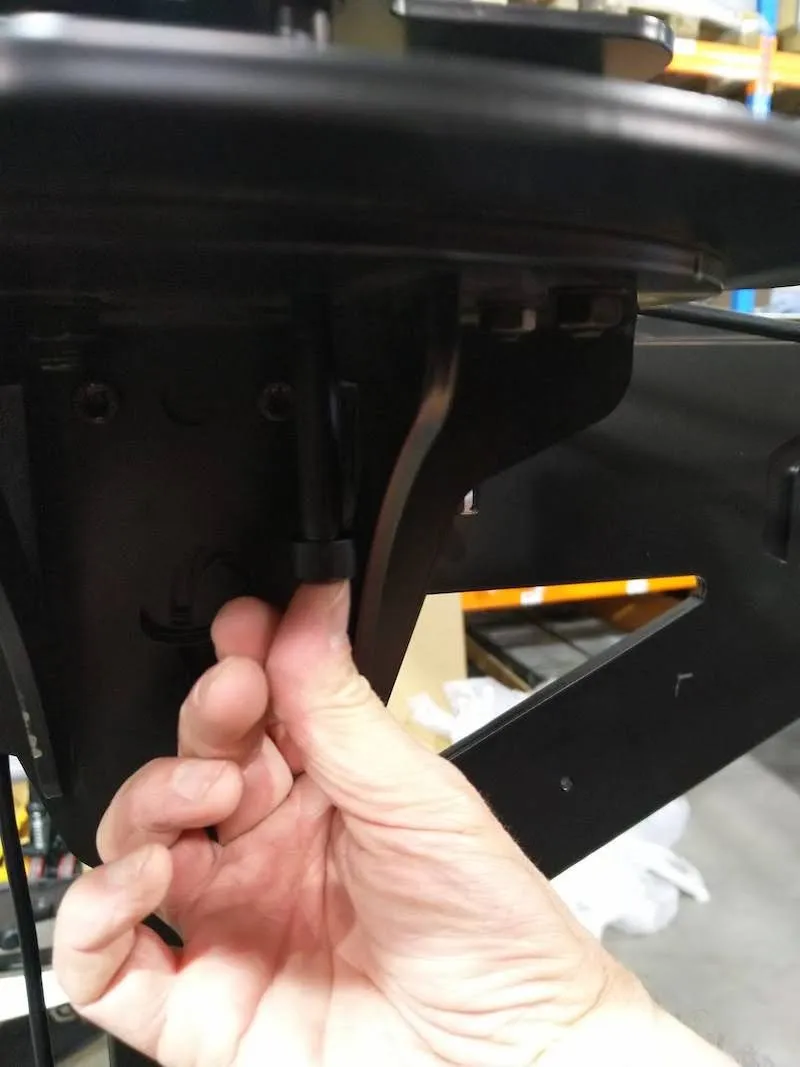

2.4.8. Tryck för att placera den övre delen av bågen på portalen och sätt in 6 x övre skruvar i gängorna.

‍

‍

2.4.9. Sätt in 6 x skruvar i den främre delen av bågen, och fäst sedan alla 12 x skruvar som håller bågen vid portalen.

‍

‍

2.4.10. Efter att ha fäst den främre delen av bågen vid portalen, fäst PhotoRobot-logotypen ordentligt på MultiCam-bågen.

‍

‍

2.4.11. Installera sedan de 2 x centreringsbågstängerna på bågen som i följande fotoexempel.

‍

‍

2.5 SynchroBox-installation med MultiCam & CL1300 / CL850

När monteringen av MultiCam-bågen är klar, lokalisera PhotoRobot SynchroBox och ett bländarställ för installation. PhotoRobot SynchroBox är en multikamerahub som synkroniserar kamerans slutare på två eller flera kameror. Installera SynchroBox och det smala bländarstället i MultiCam-portalen.

‍

‍

Obs: För detaljerade instruktioner om konfiguration och installation av SynchroBox, se PhotoRobot - SynchroBox Setup User Manual.

‍

‍

3. Installation av Centerless Table Left HD Rack

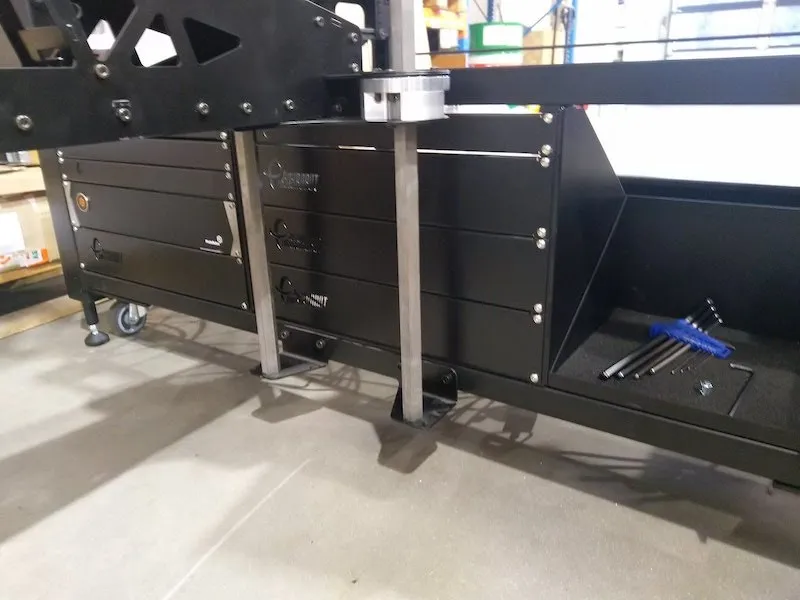

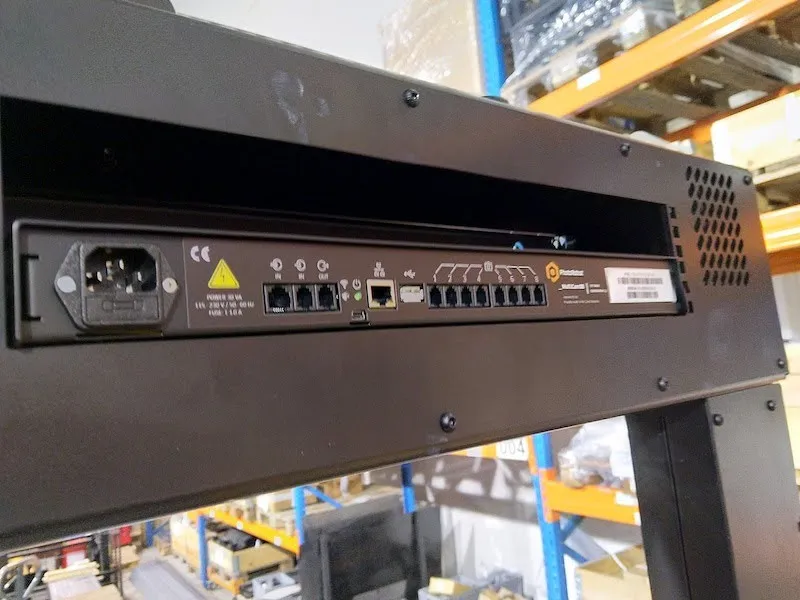

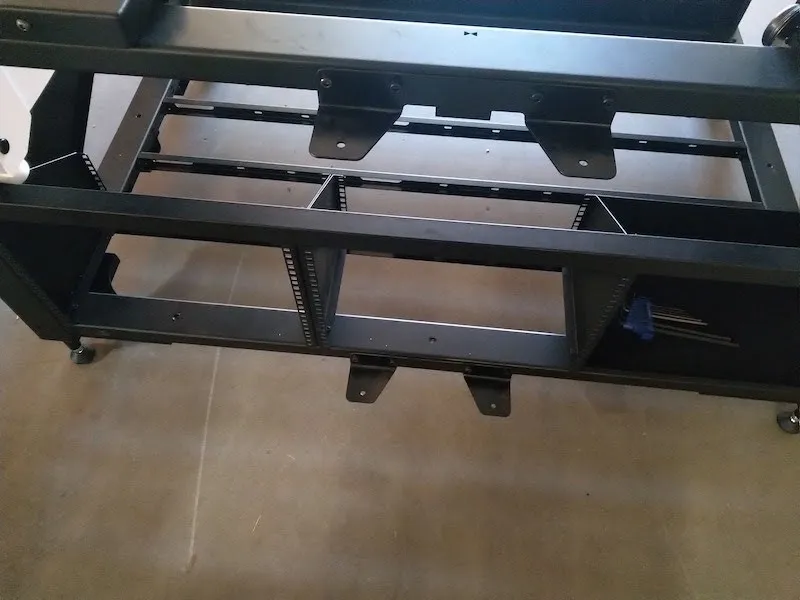

På framsidan av CENTERLESS TABLE finns ett HD-ställ med hyllor i den nedre vänstra halvan av maskinramen. HD-stället rymmer LaserBox, SwitchBox och Control Unit.

‍

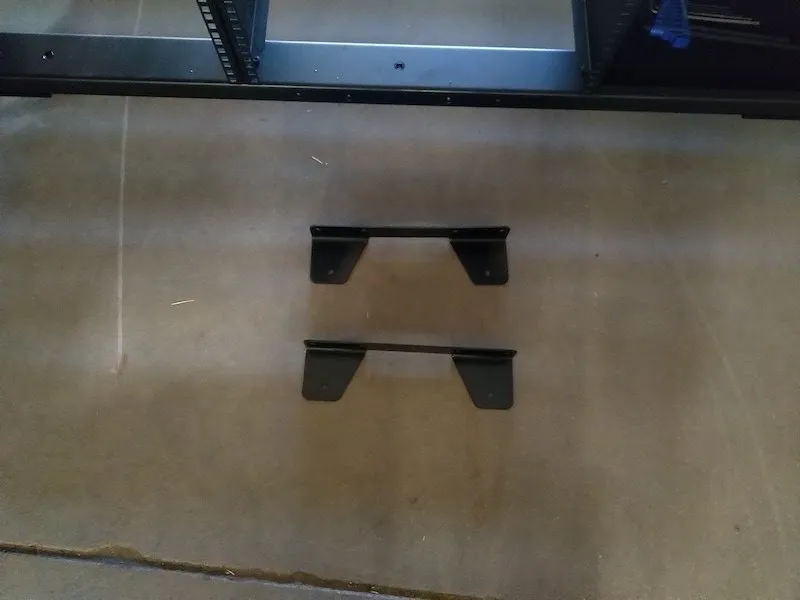

3.1. HD-rackorientering

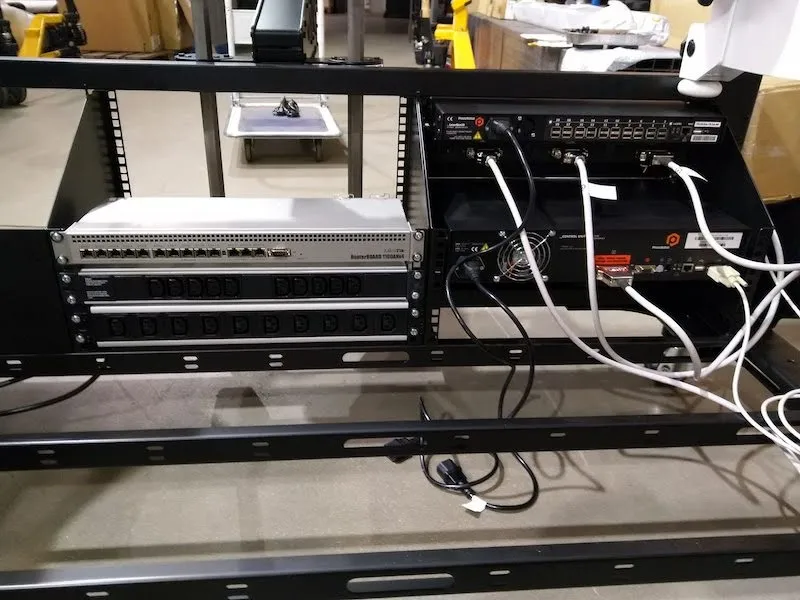

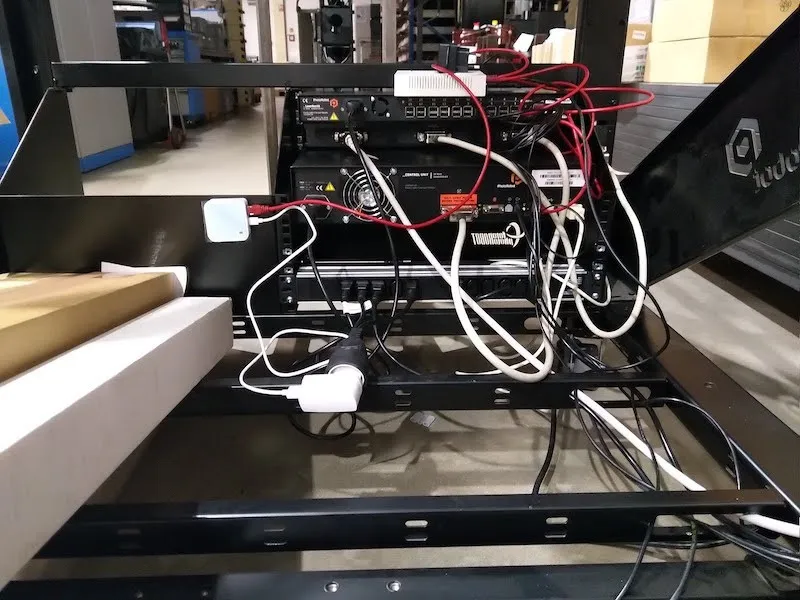

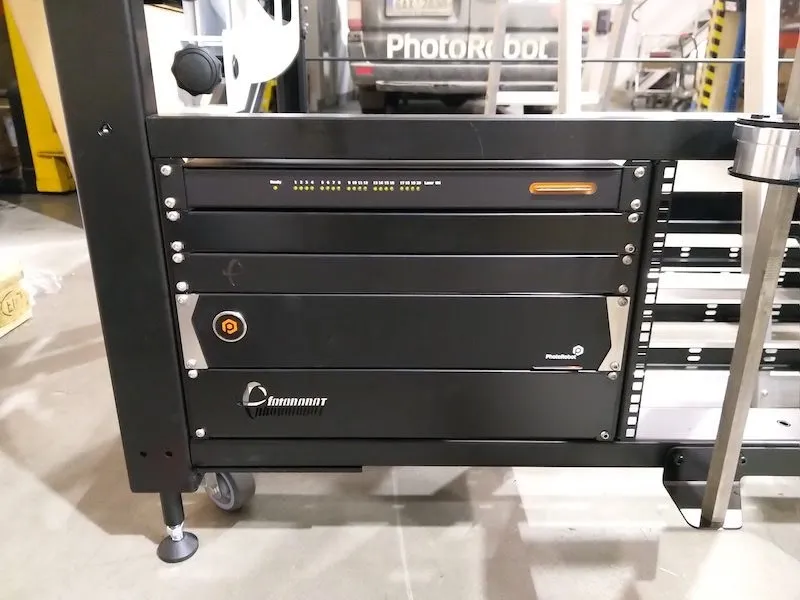

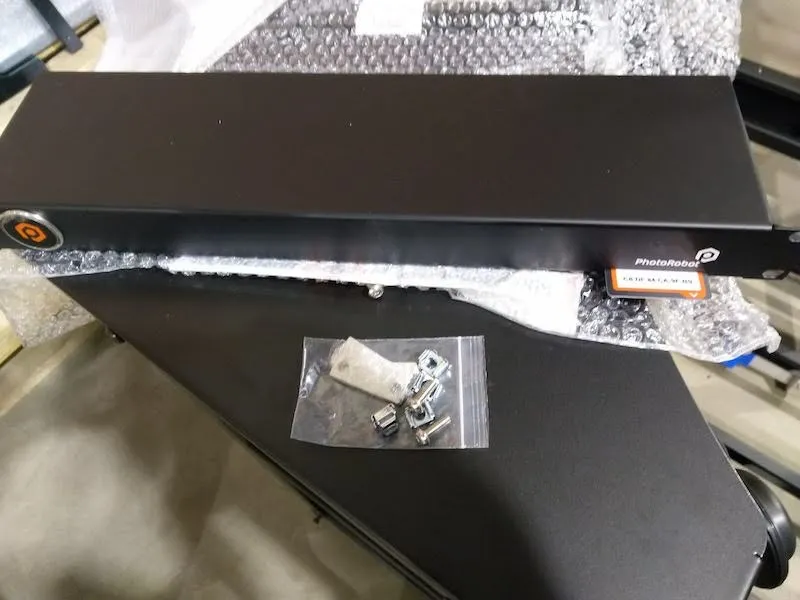

Vid montering av HD-stället, installera styrenheterna i följande ordning från översta till nedersta hyllan:

• LaserBox (översta hyllan),
• SwitchBox,
• Smal bländarhylla,
• Styrenhet,
• Bred blinderhylla med logotyp (nedtill).

‍

‍

3.2. HD Rack-enheters anslutningsschema

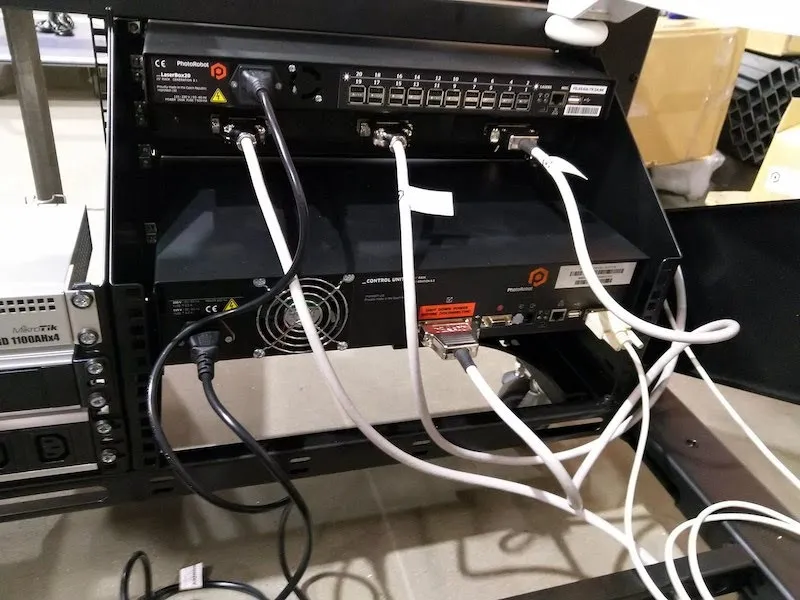

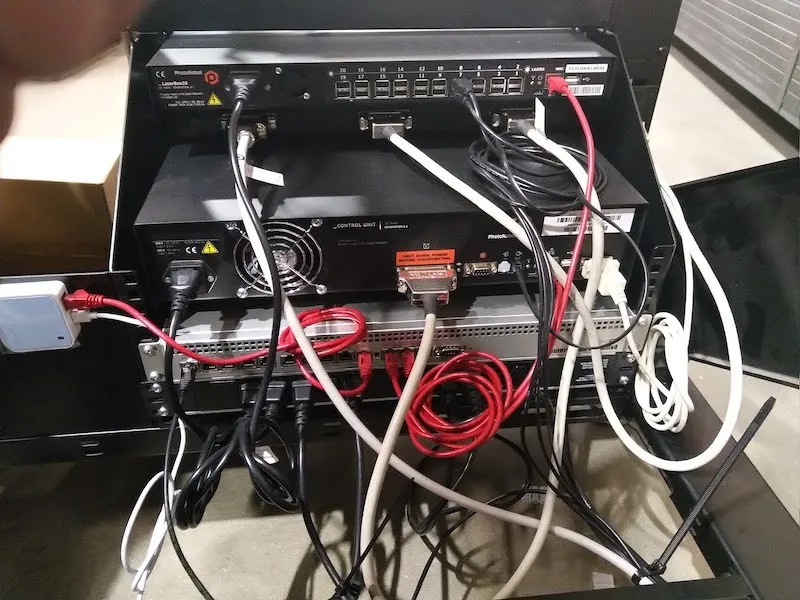

3.2.1. För att ställa in enheterna i HD-racket, börja med att ansluta den första uppsättningen kablar till varje styrenhet med hjälp av följande kablar.

• 1 meter svarta strömkablar
• 1 meter RS232 grå kabel med en Control Unit G6 (CUG6) till CL1300 / CL850-kontakt vid skelettet

3.2.2. Leta sedan upp de grå motorkablarna och anslut dem enligt följande.

• 1 meter Kontrollenhet G6 (CUG6) till SwitchBox höger anslutning
• 1 meter SwitchBox mellankontakt till CL1300 / CL850-kontakt vid skelettet
• 5 meter SwitchBox vänsterkontakt för senare anslutning till portalkontakten

‍

‍

‍

3.3. Router - Strömanslutningsschema

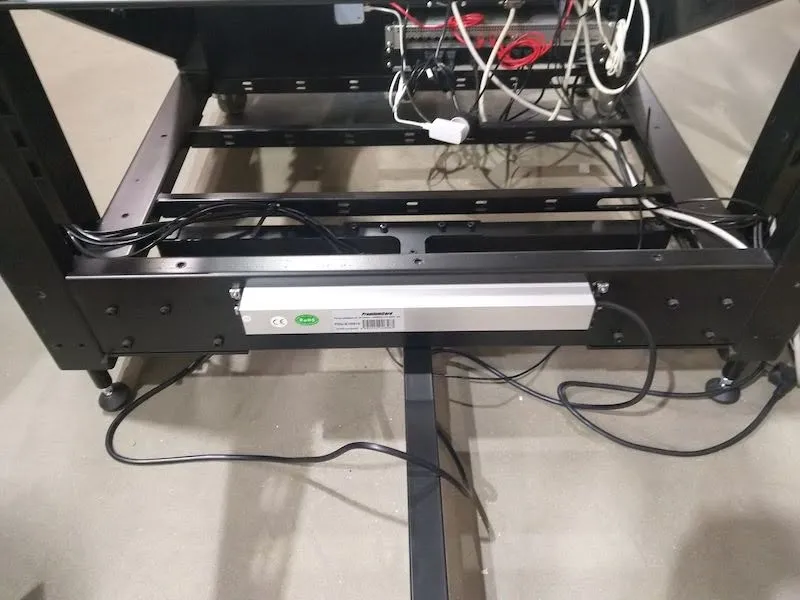

3.3.1. För att ansluta routern om den inte redan är ansluten, installera den med grenuttag i det mellersta racket på CL1300. Om du installerar CL850, installera routern med det andra grenuttaget i miniracket på enhetens baksida.

‍

‍

‍

3.3.2. Anslut slutligen 2 x 1-meters svarta strömkablar till routerns baksida.

‍

‍

4. MultiCam Kamerahållarinstallation

Efter att ha installerat HD-stället och routern är nästa steg installation av MULTICAM-kamerahållarna på MULTICAM-bågen.

‍

4.1. Installera MULTICAM kamerahållare

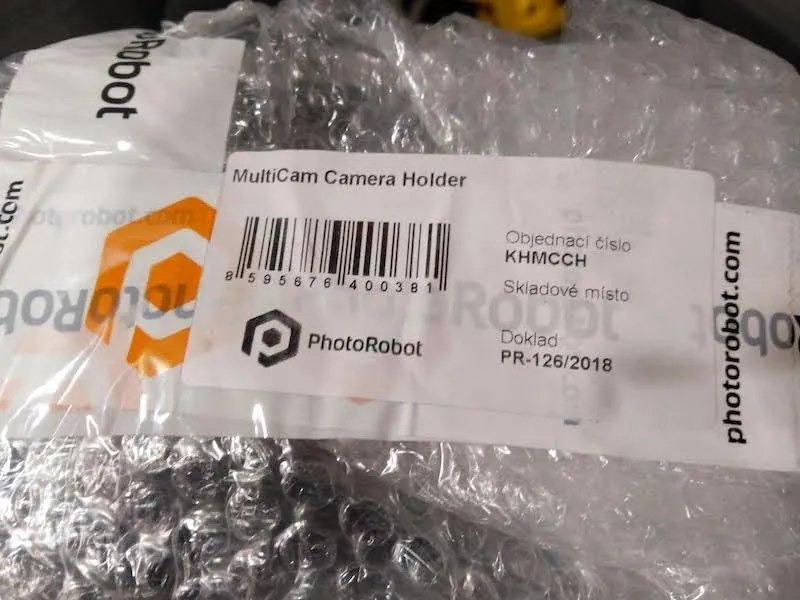

4.1.1. Lokalisera och packa upp varje paket märkt MultiCam Camera Holder (kod: KHMCCH).

‍

‍

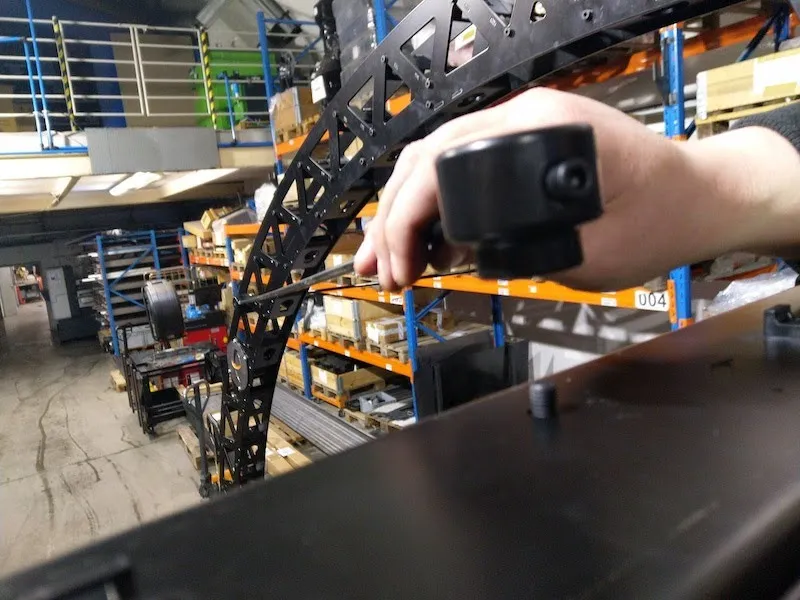

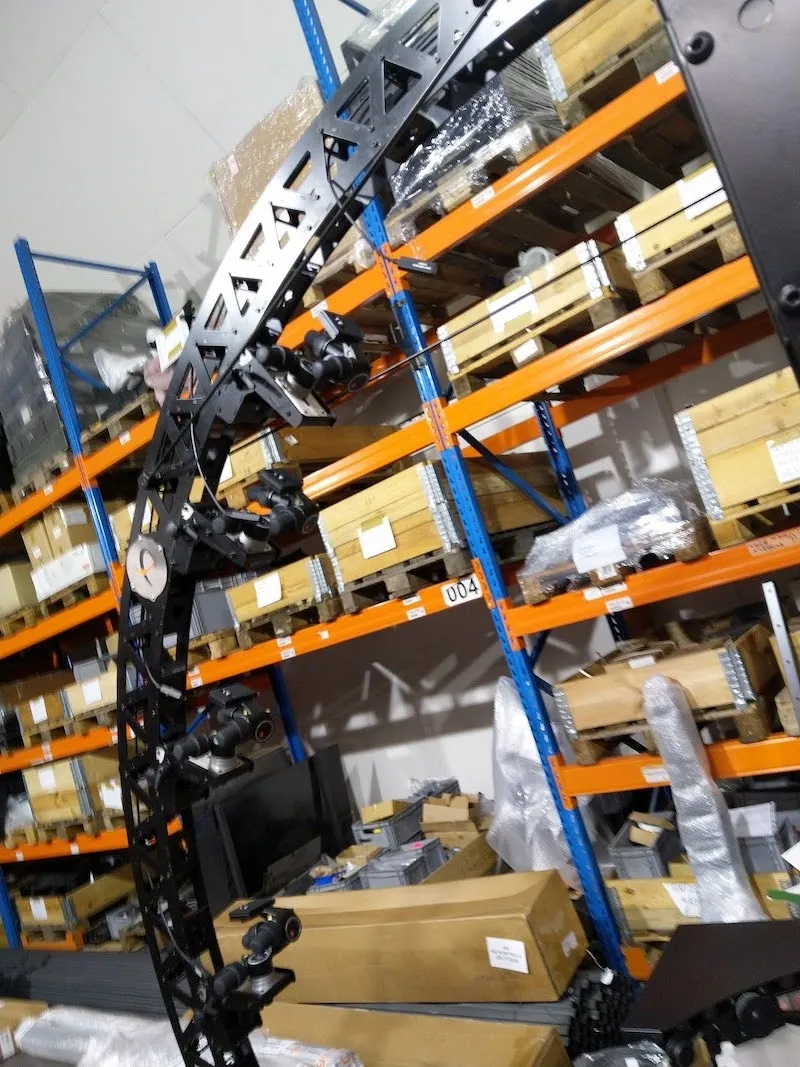

4.1.2. Installera kamerahållarna på MultiCam-bågen i önskade vinklar.

‍

‍

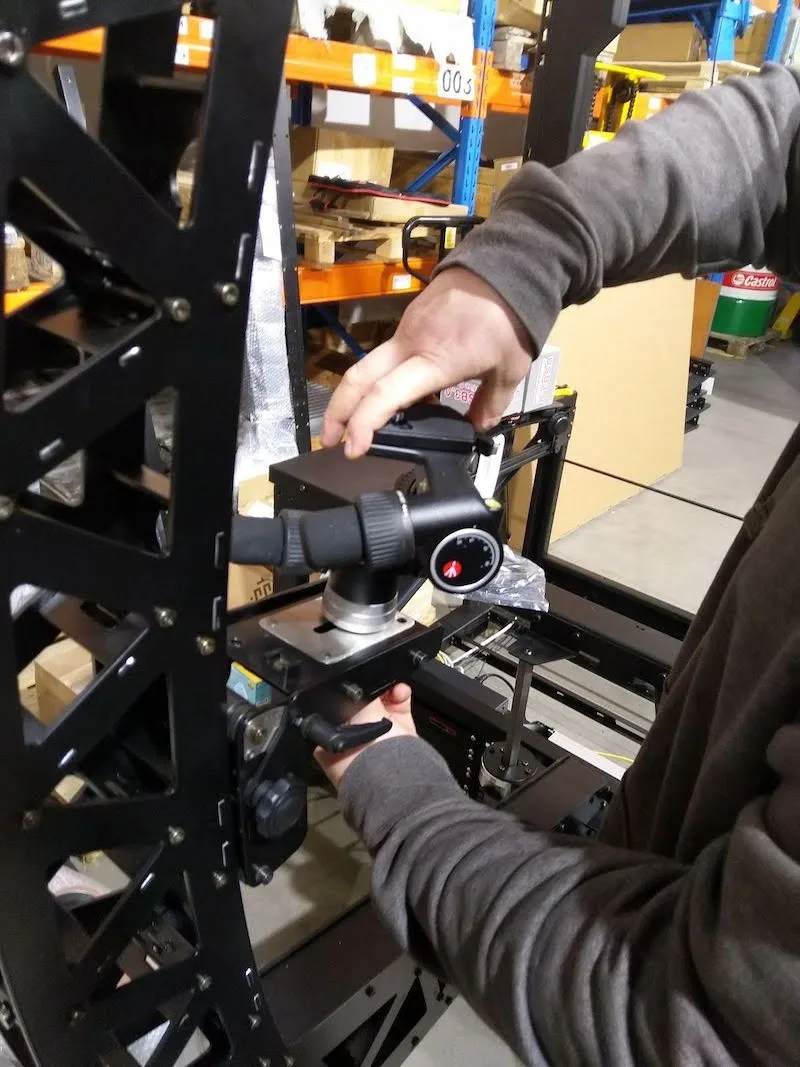

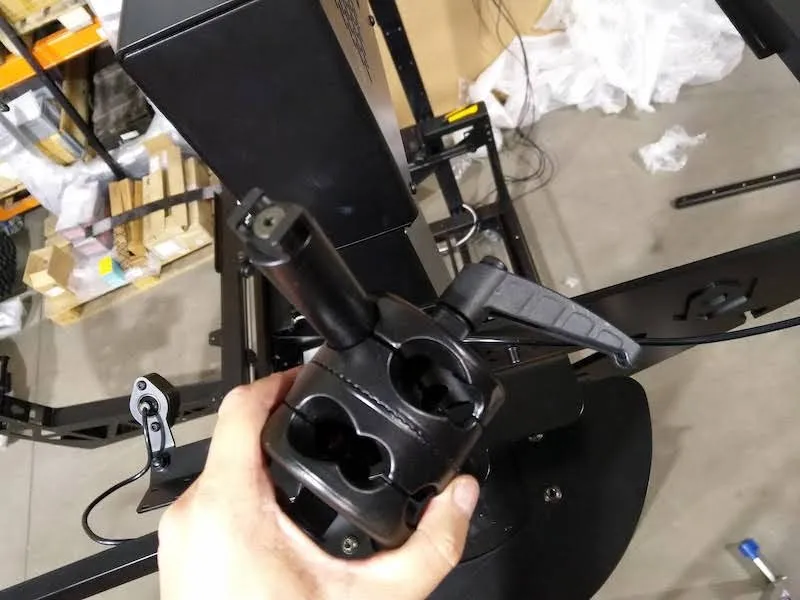

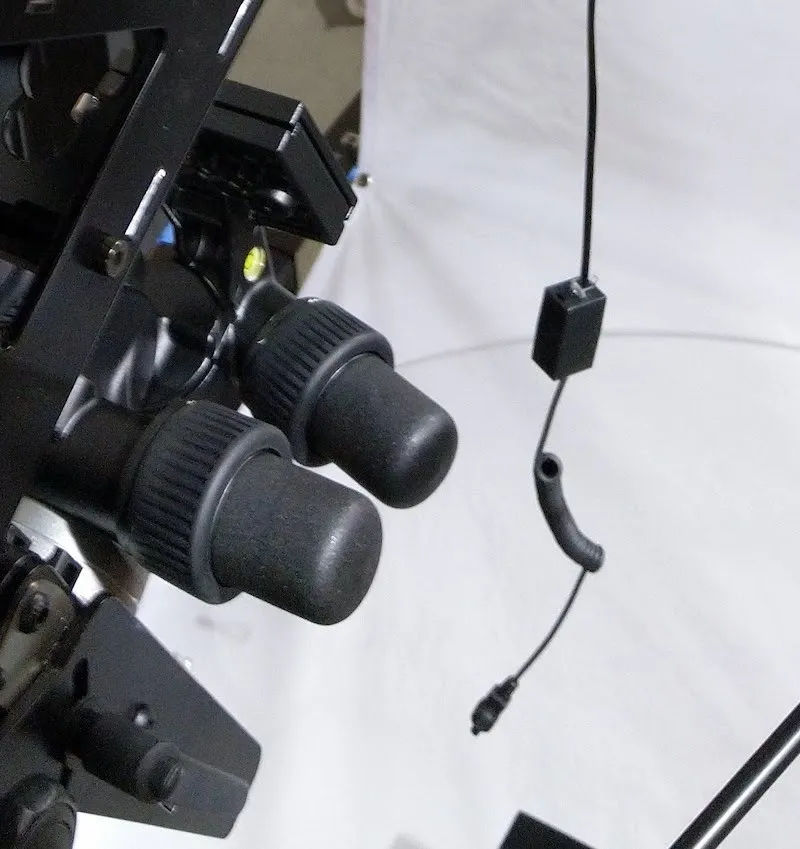

4.1.3. Hitta sedan Manfrotto-huvudena och installera dem på kamerahållarna.

‍

‍

4.1.4. Efter att ha installerat Manfrotto-huvudena, avtäck båda stämplarna genom att skruva loss varje skruv på locken.

‍

‍

4.2. Vänster och höger stämpel – Intern kabeldragning

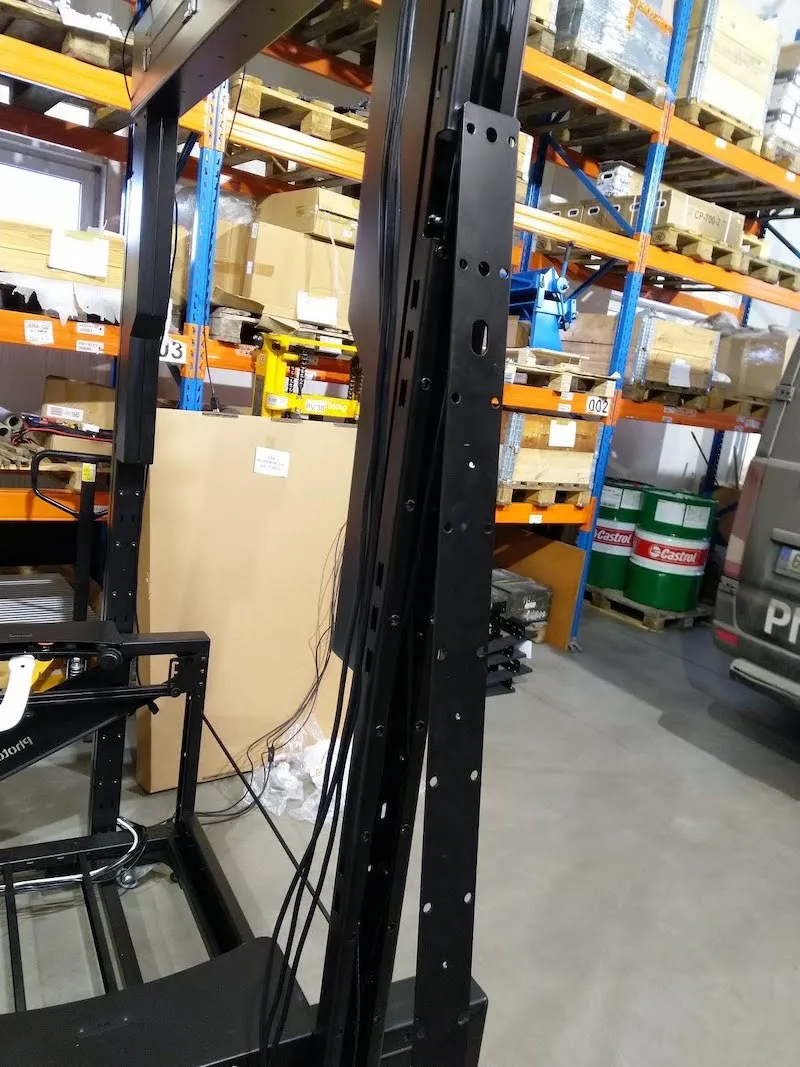

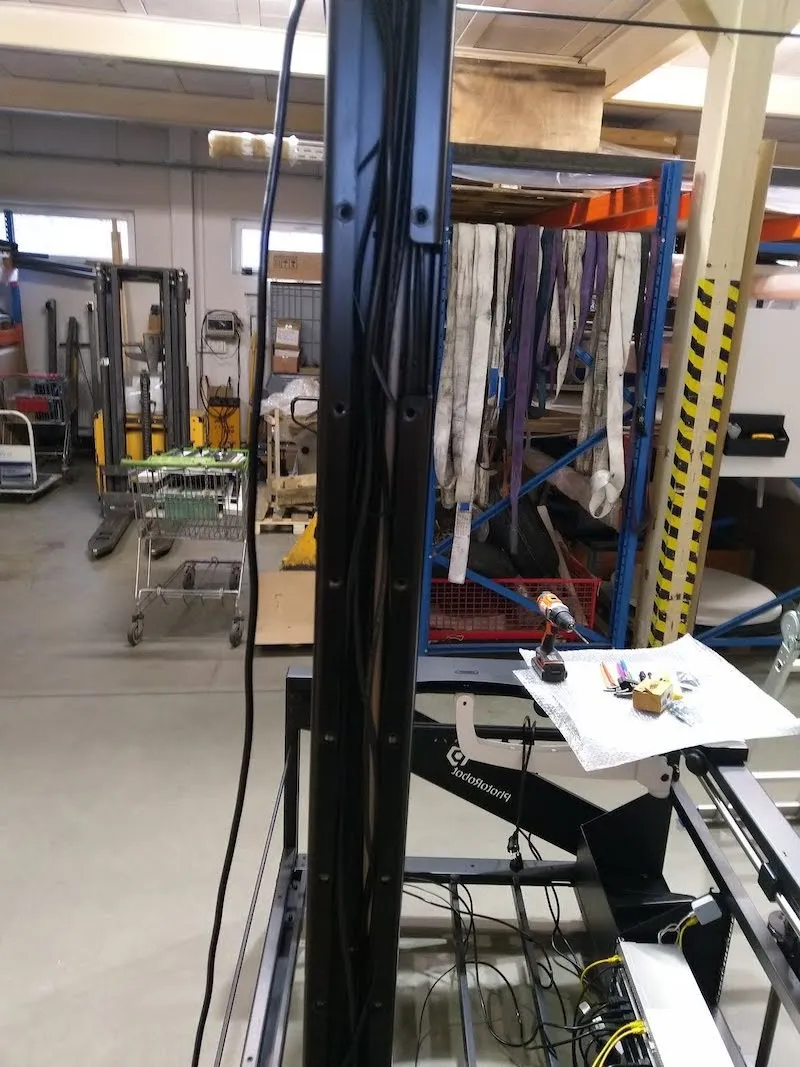

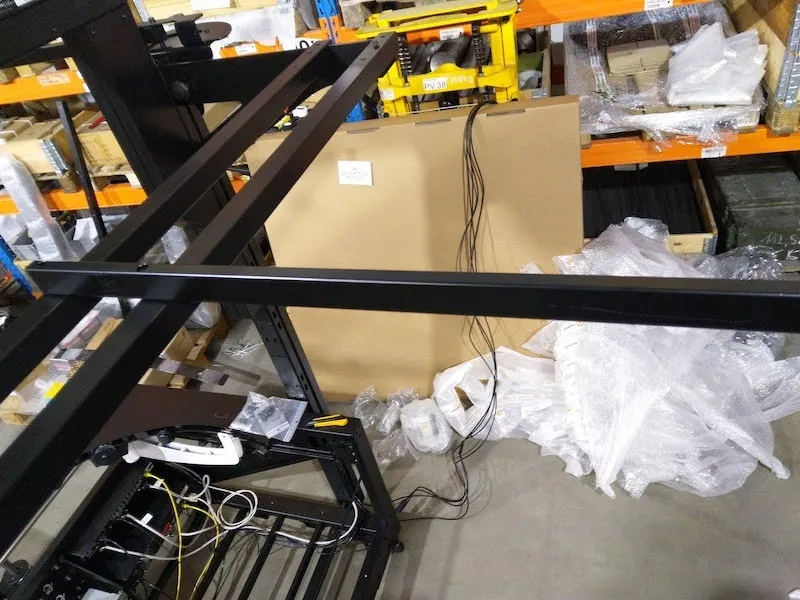

4.2.1. Placera kablarna i följande steg i stämplarnas inre delar.

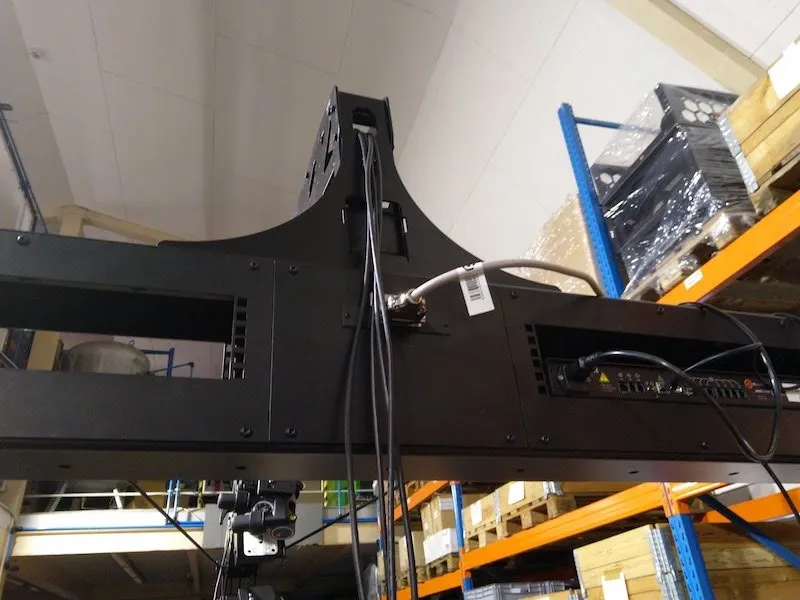

4.2.2. I vänster stolpe (från framsidan av Centerless Table), dra följande kablar internt.

• 1 x motorkabel 5m, ansluten från SwitchBox vänstra kontakt och fäst vid portalkontakten
• 1 x förlängningskabel för slutare 5m ansluten från CUG6 OUT-porten till SynchroBox IN-porten (den mindre porten)
• 4 x aktiva USB-förlängare 10m
• 3 x svarta strömkablar 5m för blixtarna och SynchroBox
• 1 x ethernetkabel 5m för SynchroBox
• 1 x svart enkel USB-förlängare för den mellersta lasern

‍

‍

4.2.3. För att installera kablaget i den högra stämpeln (från framsidan av CENTERLESS TABLE), förbered följande kablar.

• 3 x svarta strömkablar 5m för blixtarna
• 1 x svart enkel USB-förlängare för sidolasern

‍

‍

4.2.4. Hitta sedan de 2 x stämplarna förpackade i bubbelplast och märkta Par av sidostämplar Typ H (kod: KHANYTH), och packa upp varje.

‍

‍

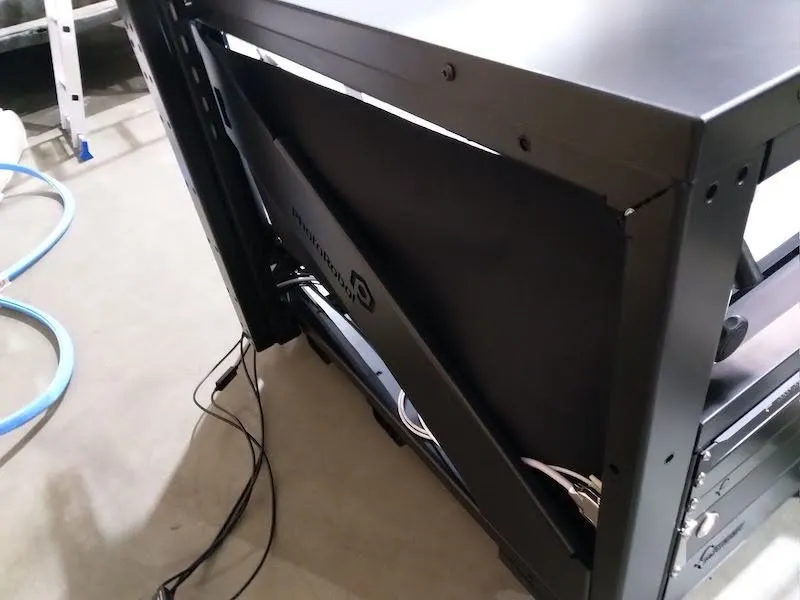

4.2.5. Placera stämpelskyddet över den förstärkta delen av stämpeln och sätt in en skruv genom båda delarna.

‍

‍

4.2.6. Anslut båda delarna för att fästa stämplarna på CENTERLESS TABLE.

‍

‍

4.2.7. Sätt i och dra åt alla återstående skruvar på stämpeln förutom de översta 4 skruvarna (2 rader) på båda stämplarna.

4.2.8. Följ samma steg på den andra stemple.

4.2.9. Sätt in de aktiva USB-förlängarna i bågen, och justera sedan positionen för varje aktiv USB-förlängare för varje Manfrotto-huvud.

‍

‍

4.3. Intern dragning av slutarkabelförlängningen

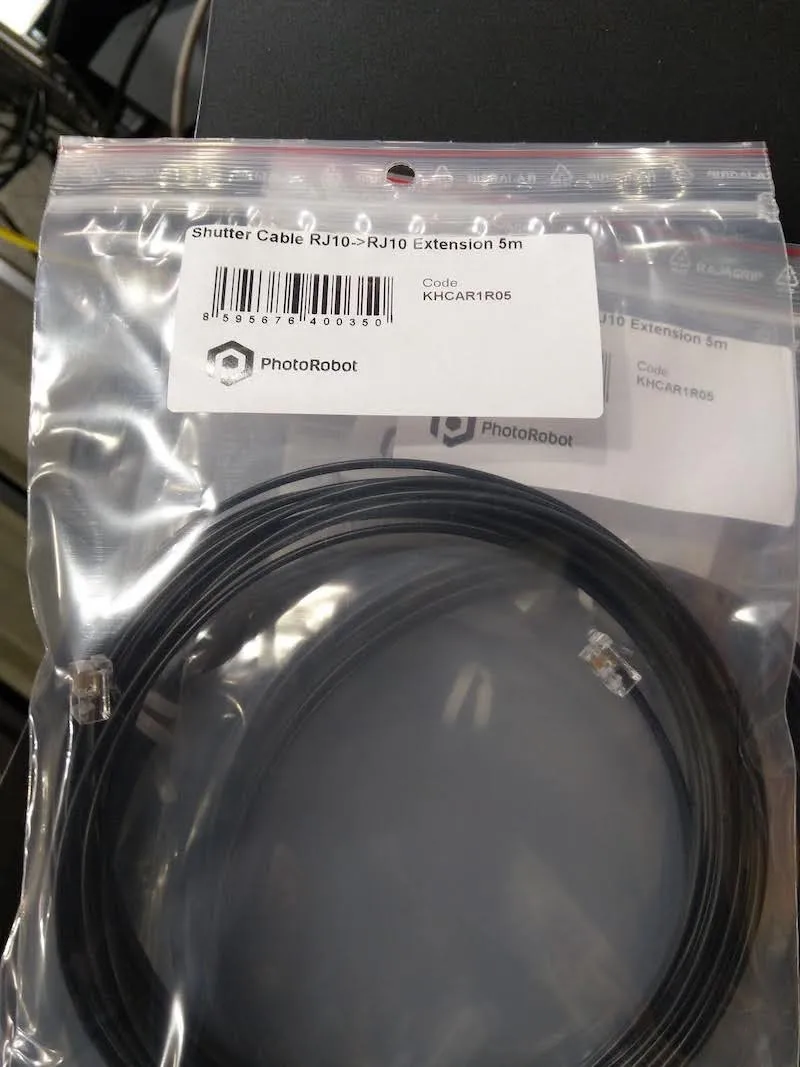

4.3.1. Slutligen, lokalisera 4 x förlängningskablar för slutarkabel i en plastpåse märkt Slutarkabel RJ10 till RJ10 Förlängning 5m (kod: KHCAR1R05).

‍

‍

4.3.2. Sätt in förlängningarna för slutarkabeln i bågen, och justera positionen för varje förlängning för varje Manfrotto-huvud. Obs: Den andra sidan av slutarkablarna måste anslutas till SynchroBox, medan den lägsta Manfrotto-huvudets slutarkabel ansluts till SynchroBox, port 1. Samtidigt ansluts den övre Manfrotto-huvudets slutarkabel till SynchroBox, port 4.

‍

‍

5. CL1300 / CL850 Konsolenhet för bakgrundshållare

Därefter monteras bakgrundshållarkonsolen för CENTERLESS TABLE.

‍

5.1. Montering av bakgrundshållarkonsol

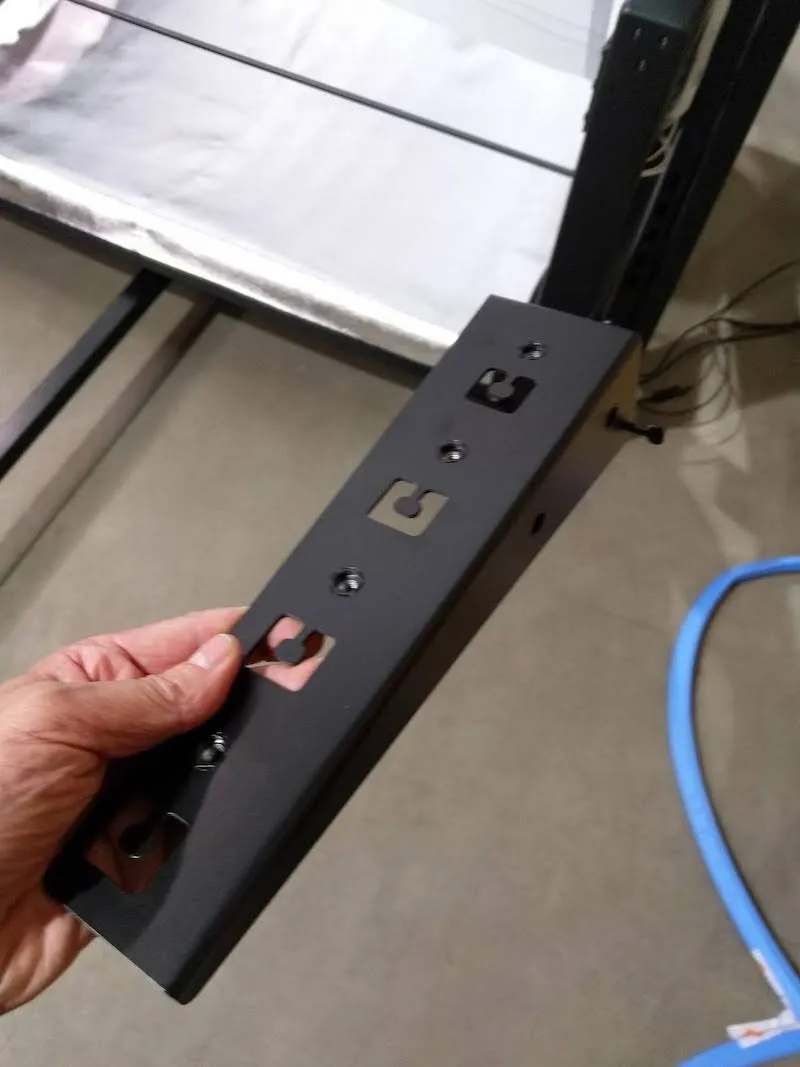

5.1.1. Leta reda på konsolen för bakgrundshållaren, som visas nedan.

‍

‍

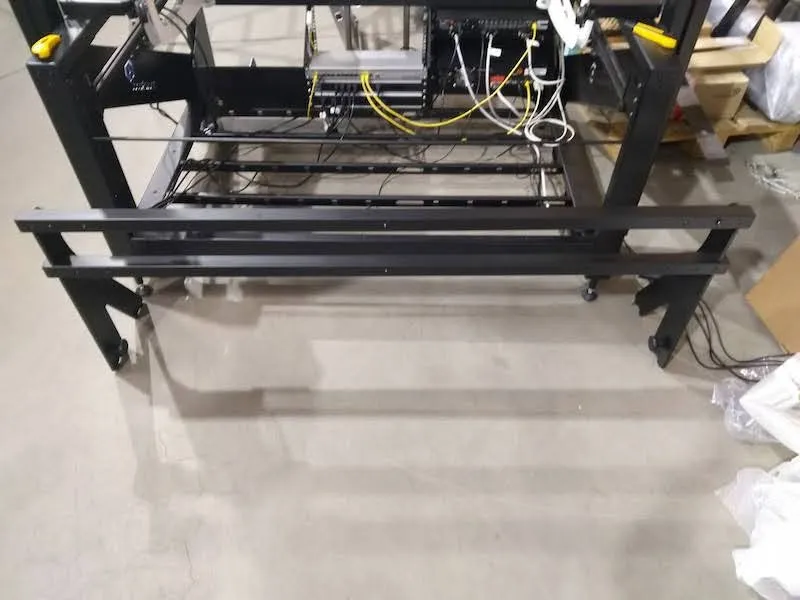

5.1.2. Haka fast bakgrundshållaren i vänster och höger stämpel.

‍

‍

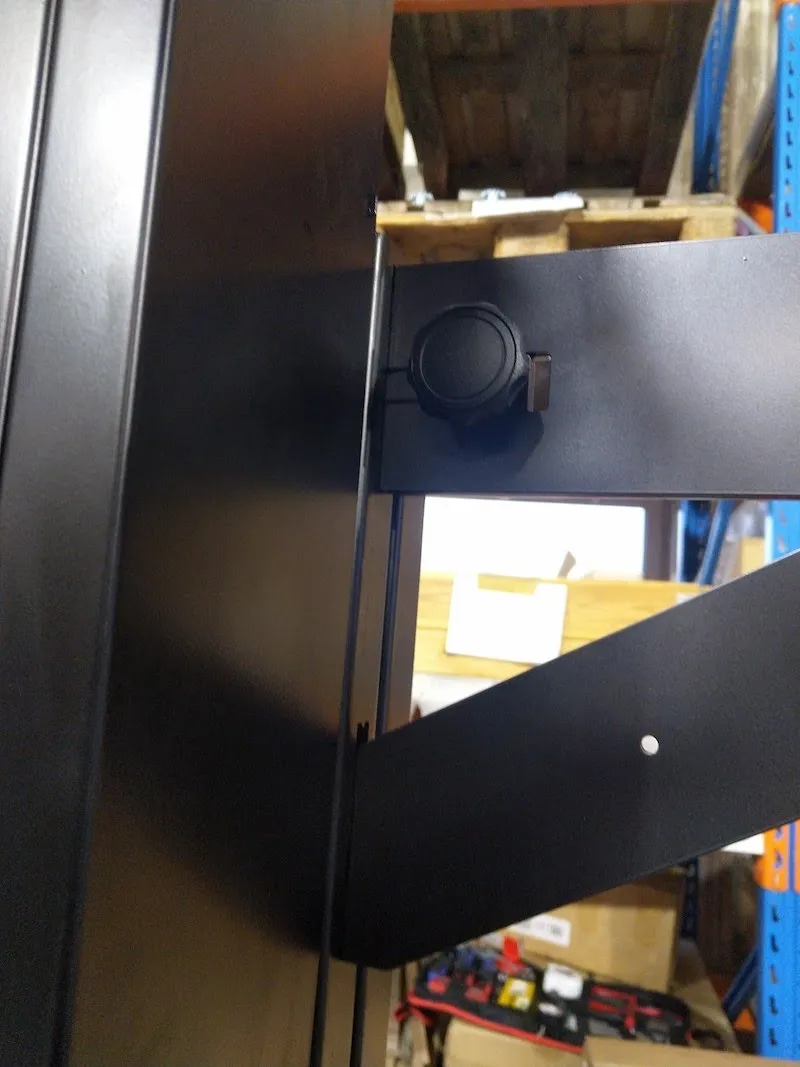

5.1.3. Se till att bakgrundshållaren snäpper fast ordentligt i hålen. Lossa sedan låsskruvarna med plasthuvuden och för in metallens säkerhetsstift så långt som möjligt i stolphålet. Därefter drar du åt låsskruvarna med plasthuvuden för att säkra bakgrunden på plats.

‍

‍

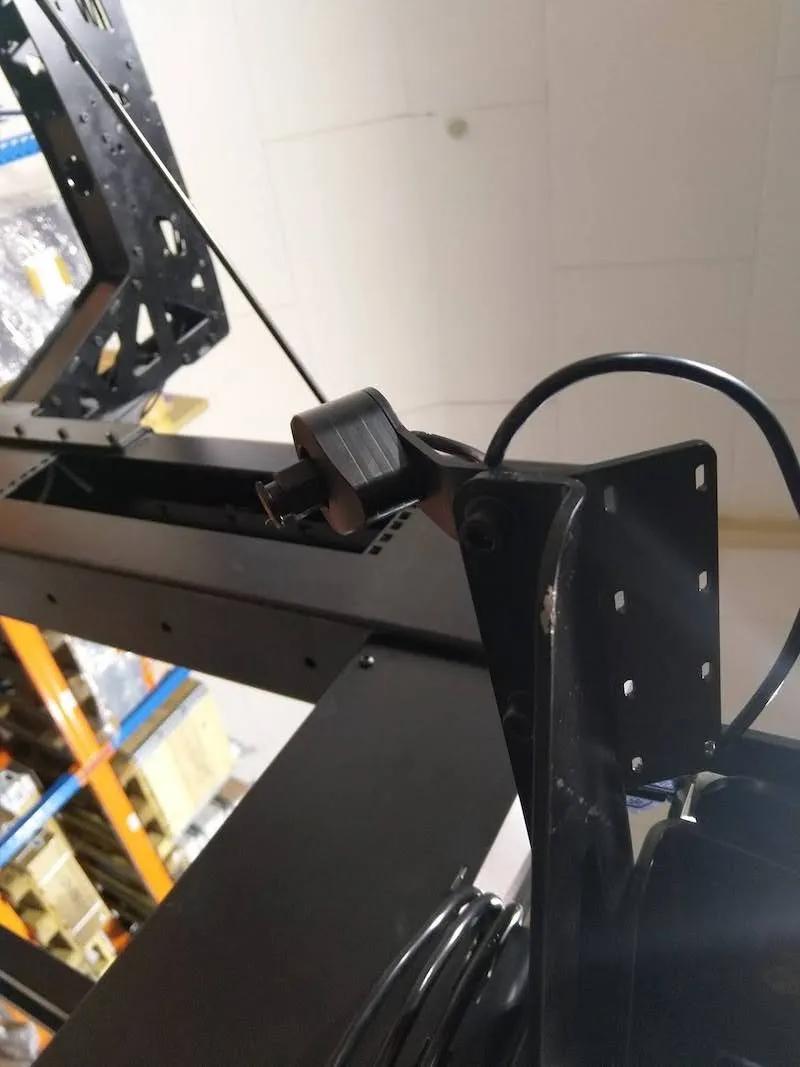

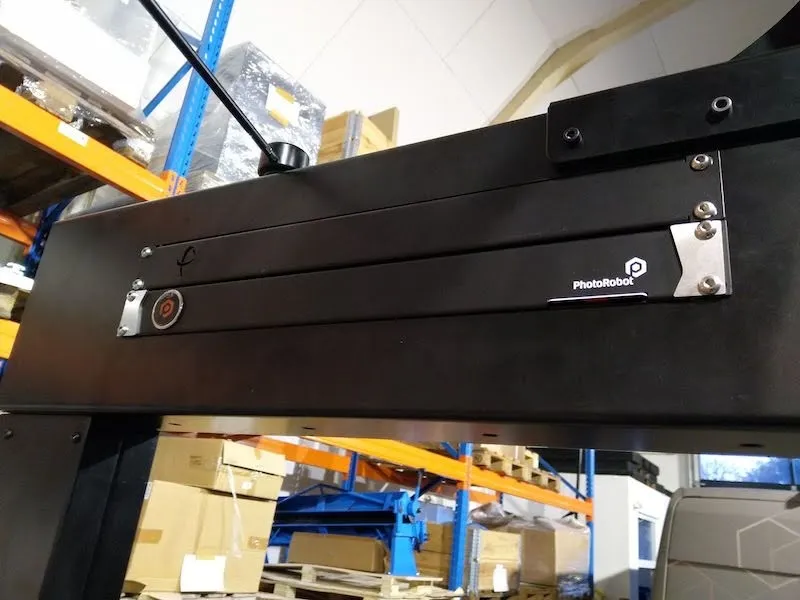

5.2. Testa ändlägesbrytare Stopprörelse

Efter att ha säkrat bakgrundshållarkonsolen, aktivera kontrollenheten (tillfälligt, vid behov), och flytta portalen till toppläget. Ändlägesbrytaren ska stoppa rörelsen.

‍

‍

‍

6. Montering av blixtljushållare

Efter att ha konstruerat bakgrundshållaren är nästa steg att förbereda blixtljushållarnas montering.

‍

6.1. Hedgehog (hållare för flyglampor) installation

6.1.1. Leta reda på lådan som innehåller de plastförpackade blixtljushållarna och packa upp delarna.

‍

‍

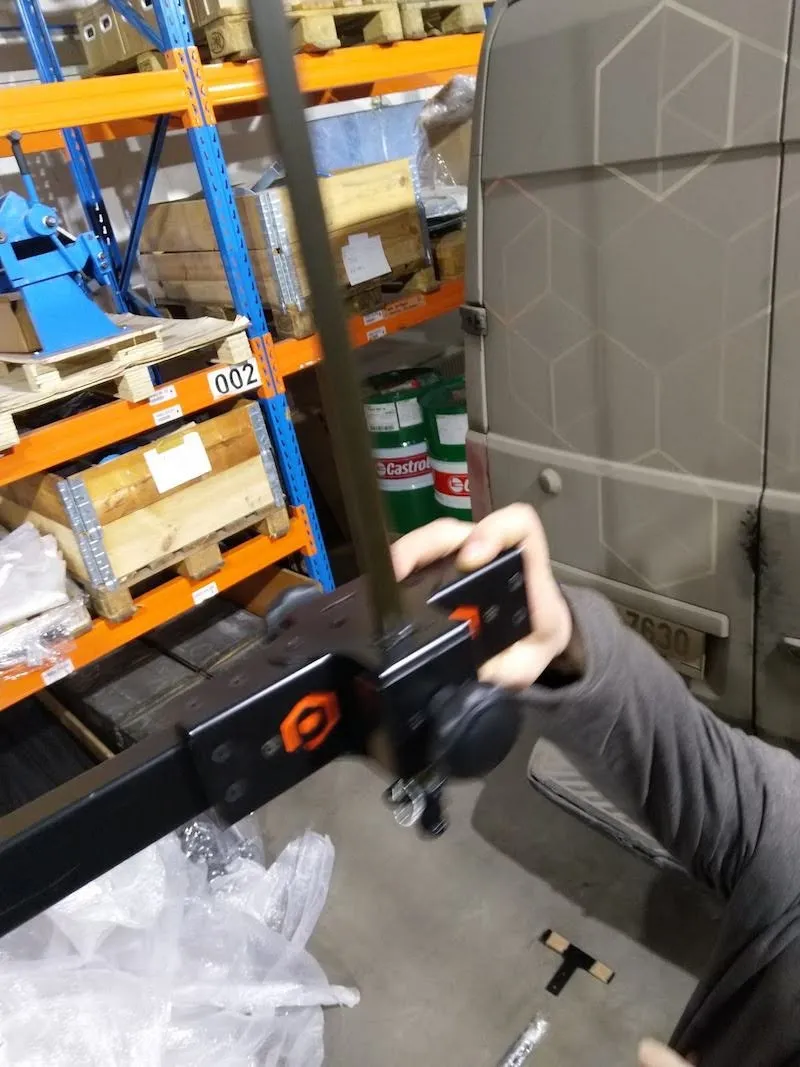

6.1.2. Därefter förbereder du igelkottarna (blixtljushållarna) för montering.

‍

‍

6.2. Laserhållarmontering

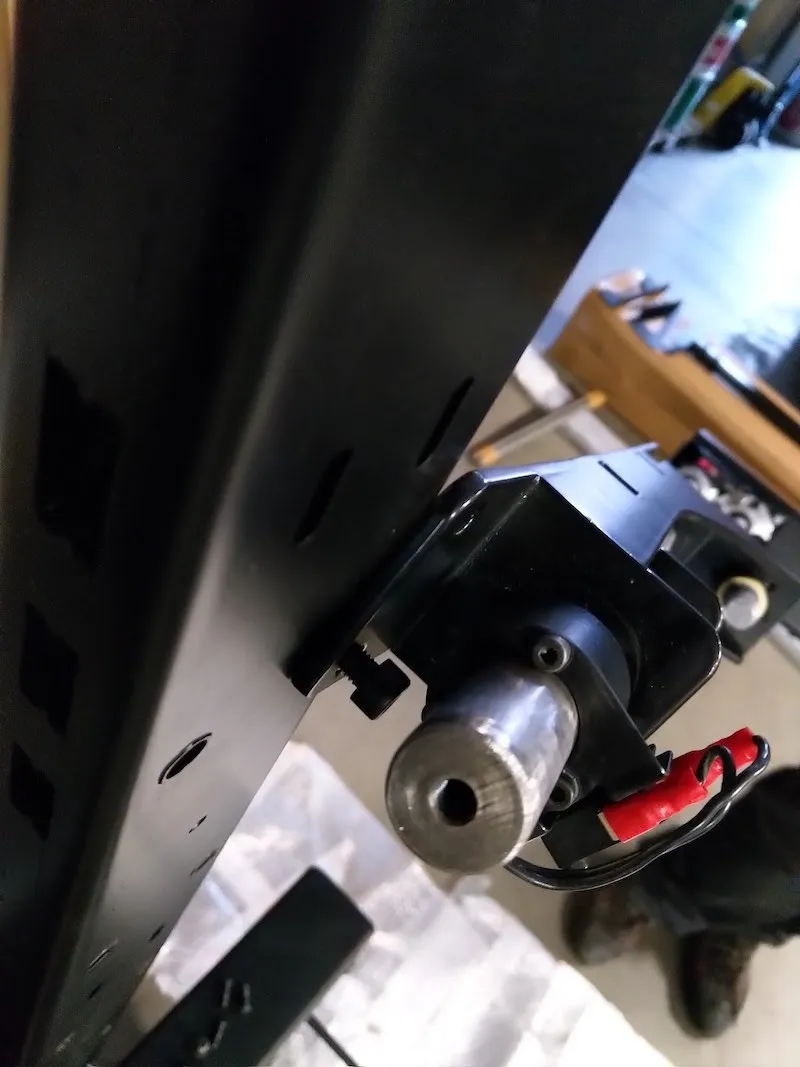

6.2.1. Leta reda på sidolasthållaren (triangel), och fäst den tillsammans med igelkotten på den högra förstärkta stämpeln. Ordningen ska vara: stämpel, följt av lasthållare, och slutligen igelkott.

‍

‍

6.2.2. Upprepa samma process på den andra stämpeln, som är utan laserhållaren.

‍

‍

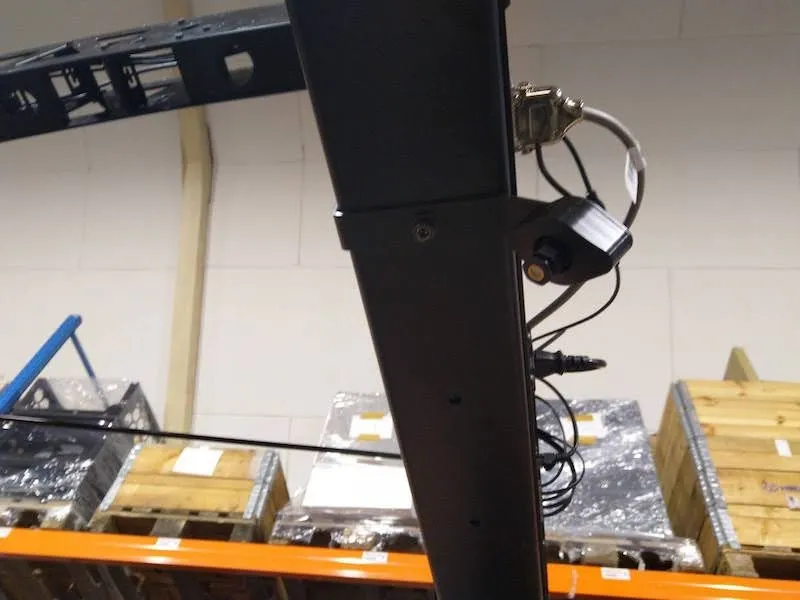

6.2.3. Fäst båda lasrarna och anslut dem till de svarta enkla USB-förlängarna som redan är på plats.

‍

‍

6.3. Montering av blixtljus

6.3.1. För att montera blixtljusen, skruva loss säkerhetsskruvarna på båda blixtljusfästena.

‍

‍

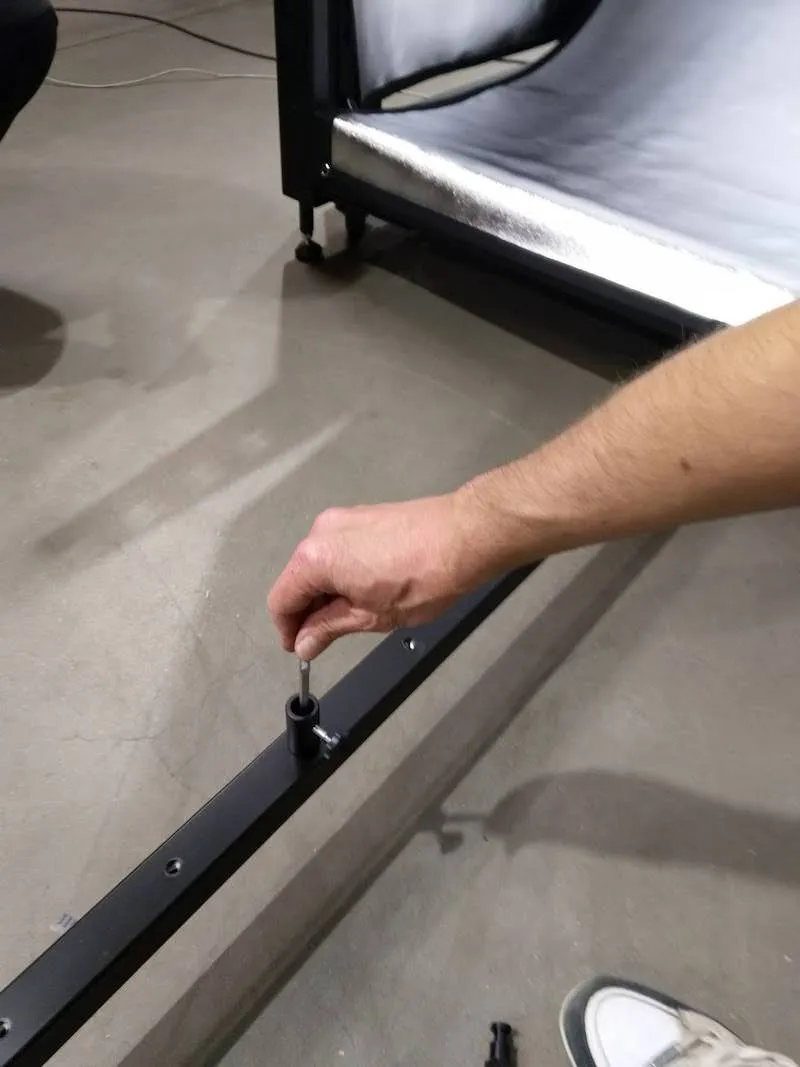

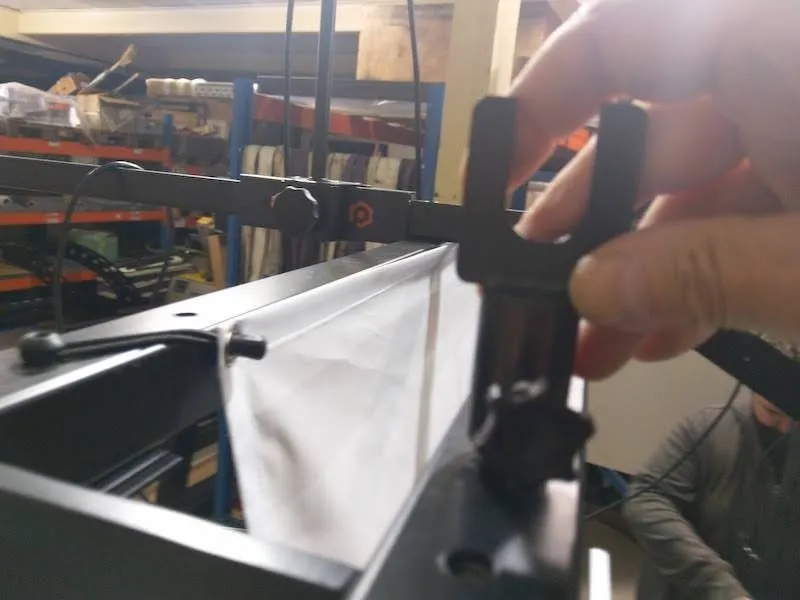

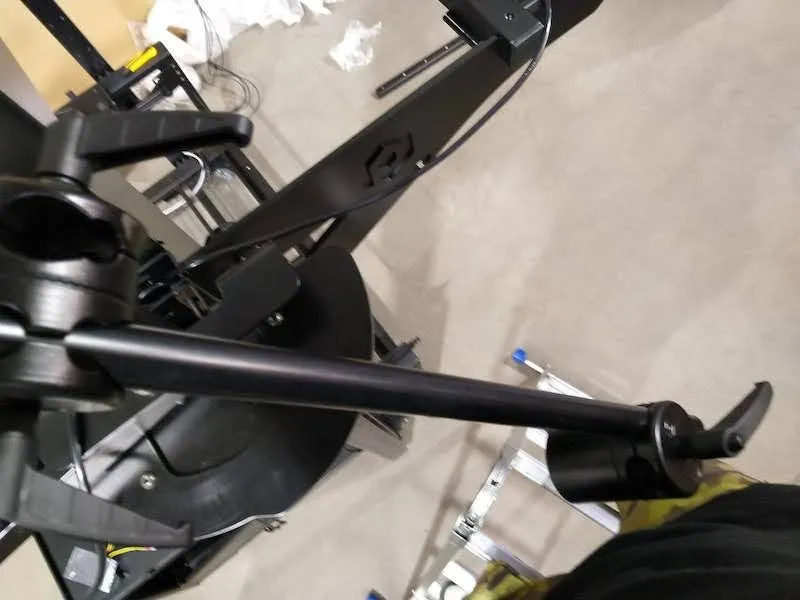

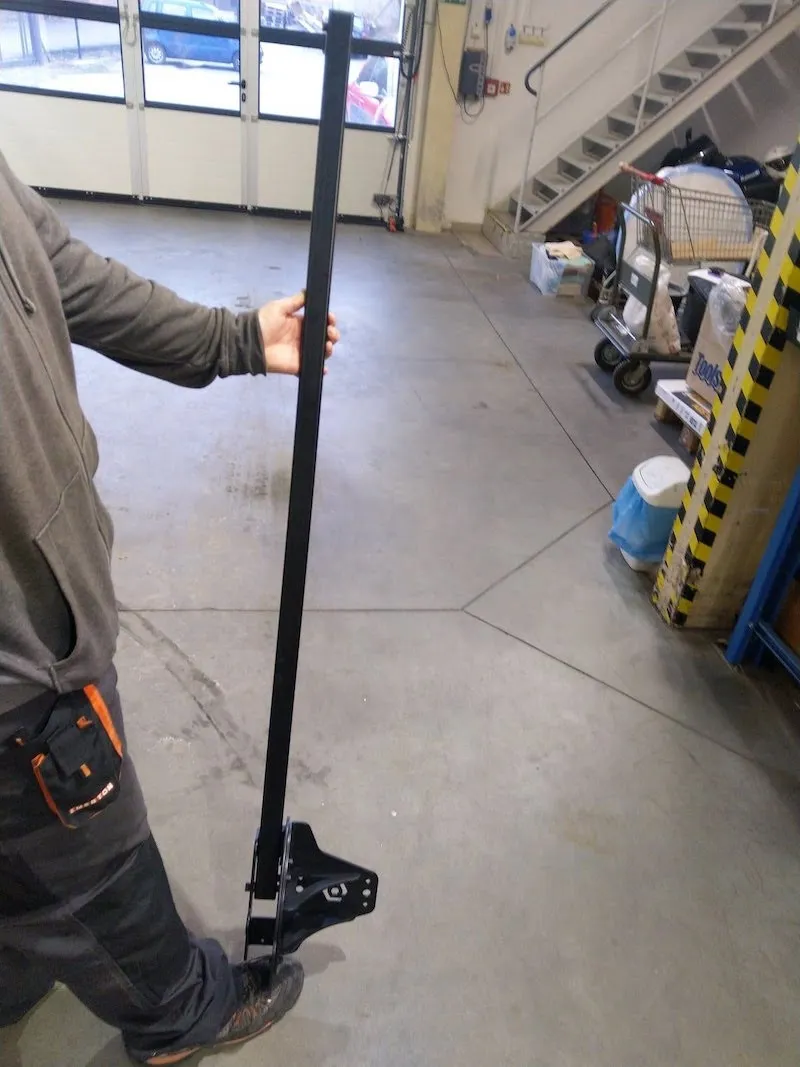

6.3.2. Därefter, sätt in stängerna för montering av blixtljusen, tänk på logotypens orientering och byt sedan ut säkerhetsskruven.

‍

‍

6.3.3. Montera den övre bakre ljushållaren.

‍

‍

6.3.4. Lossa och ta bort säkerhetsskruven.

‍

‍

6.3.5. Sätt in stången för att montera ficklampan och sätt tillbaka säkerhetsskruven.

‍

‍

6.3.6. Montera den nedre bakre ficklampshållaren enligt följande bilder.

‍

‍

6.4. Installation av väggbom för toppljushållare

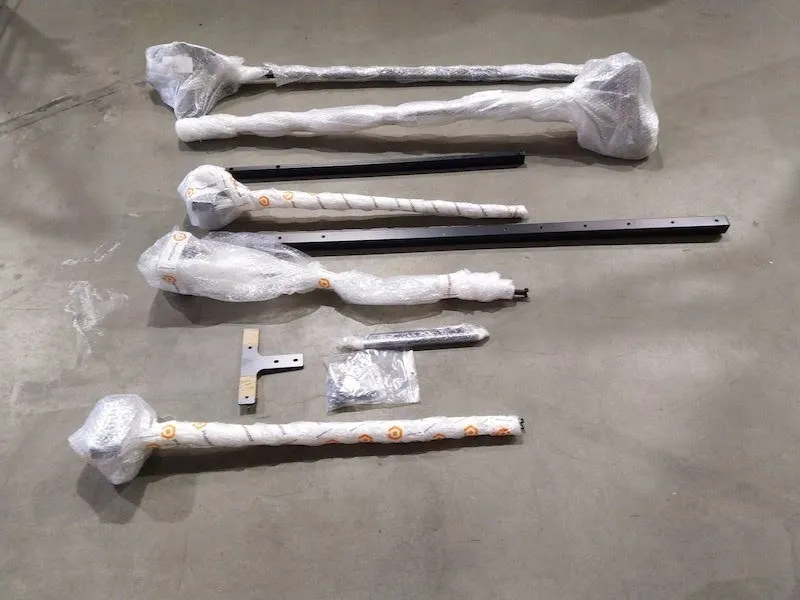

6.4.1. Hitta delarna till den övre ljushållaren (väggbom).

‍

‍

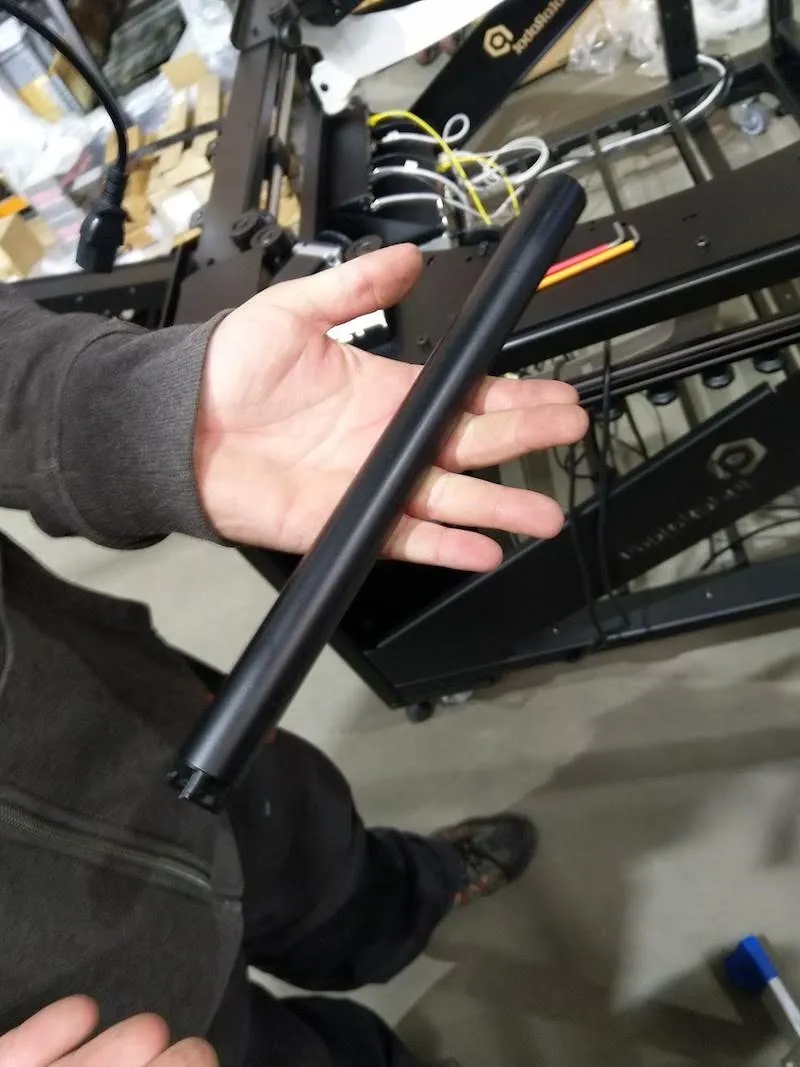

6.4.2. Placera distansröret på samma sätt som på följande bild.

‍

‍

6.4.3. Sätt i skruven och fäst sedan hornet.

‍

‍

6.4.4. Därefter, sätt in väggbomshållaren.

‍

‍

6.4.5. Sätt in väggbommen och fäst sedan vikten i dess ände.

‍

‍

6.5. Kabelanslutningsschema

6.5.1. Slutligen, anslut de återstående kablarna till alla enheter, arrangera kablarna i botten och använd buntband för att binda ihop kablarna.

‍

‍

‍

6.5.2. Tänk på routerkonfigurationen (port 1 - 12 = LAN, port 13 = internet). Skruva sedan loss och öppna två övre kåpor över plattans styrhjul.

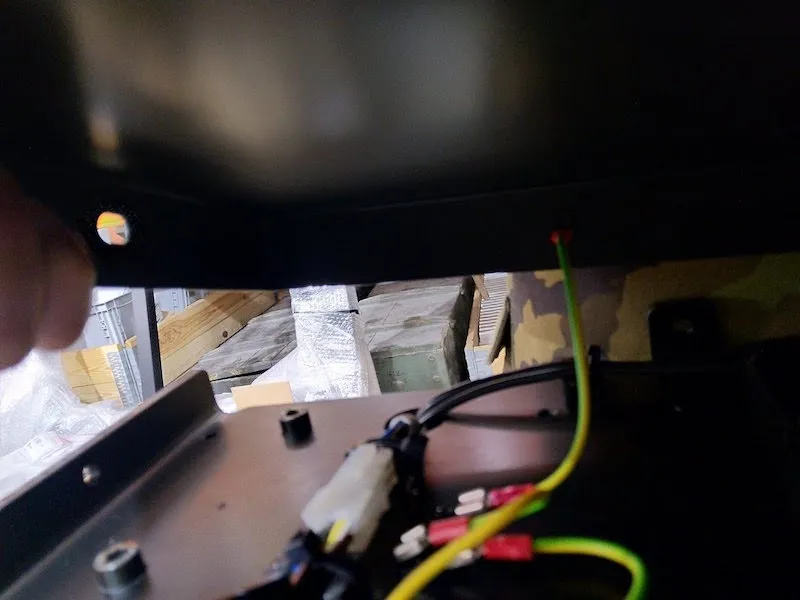

6.5.3. Kom ihåg att koppla bort jordledningarna.

‍

‍

‍

7. Plåtinstallation av CL1300 / CL850

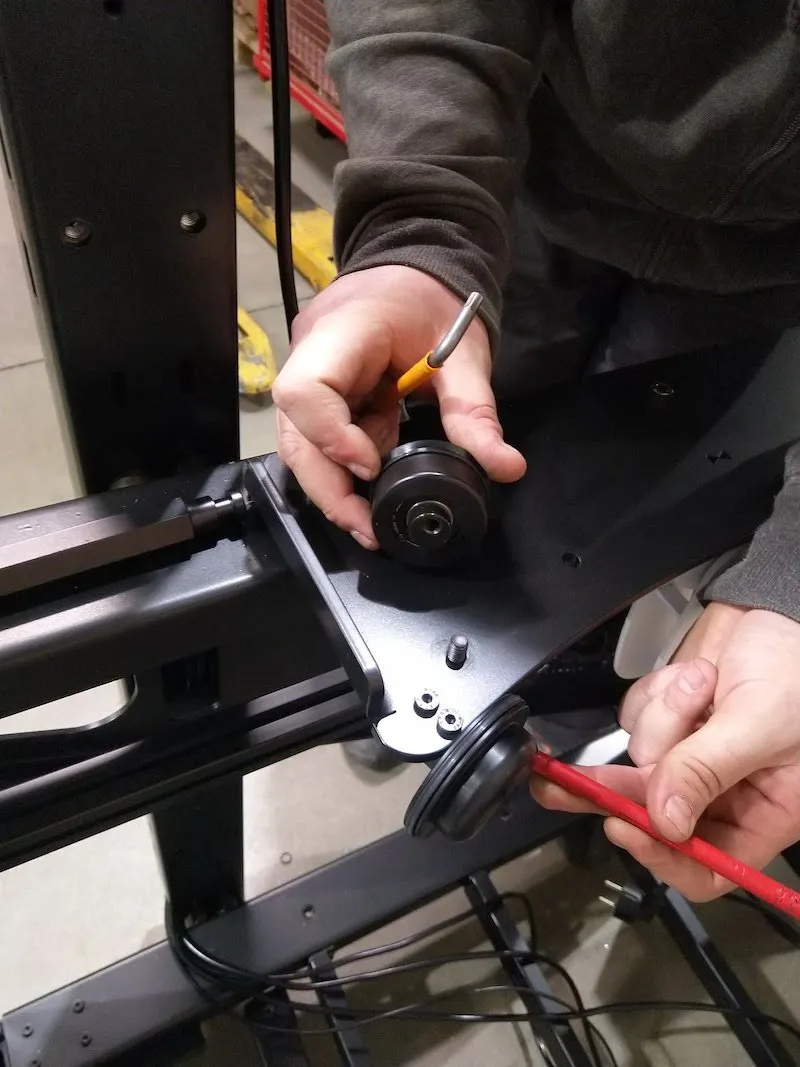

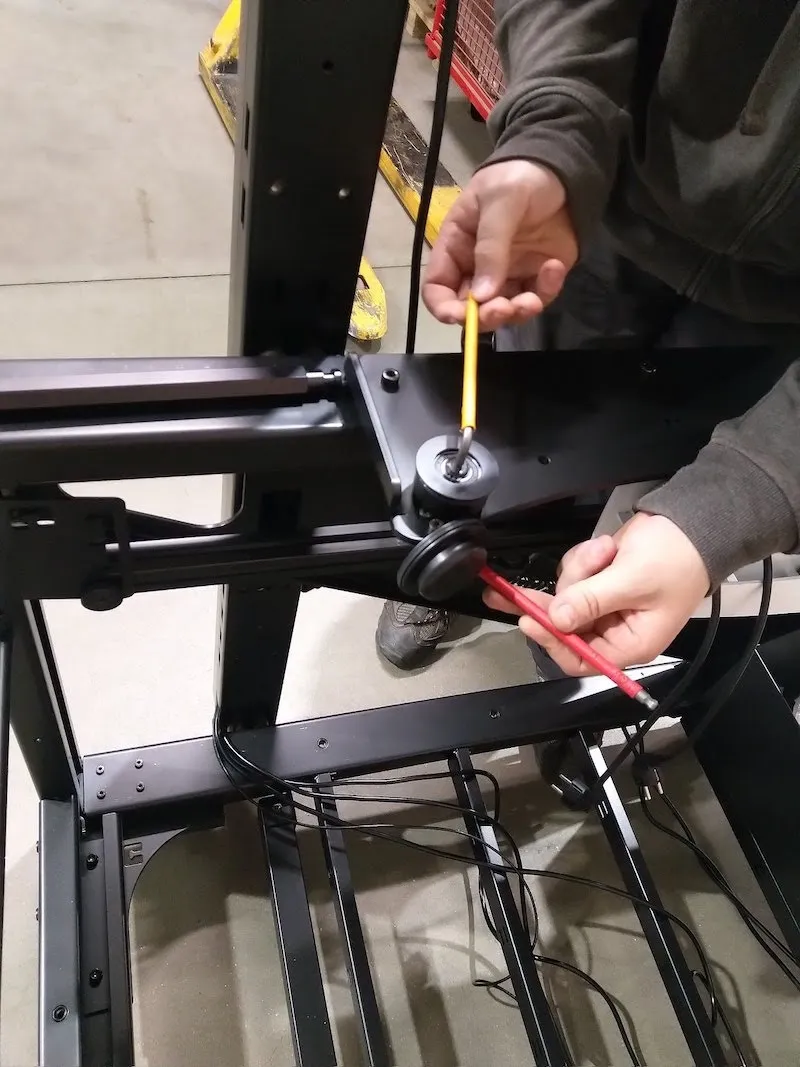

7.1. Förbered sedan installationen av plattan på CENTERLESS TABLE genom att lossa och ta bort ett bakhjul, med hjälp av följande bilder för vägledning.

‍

‍

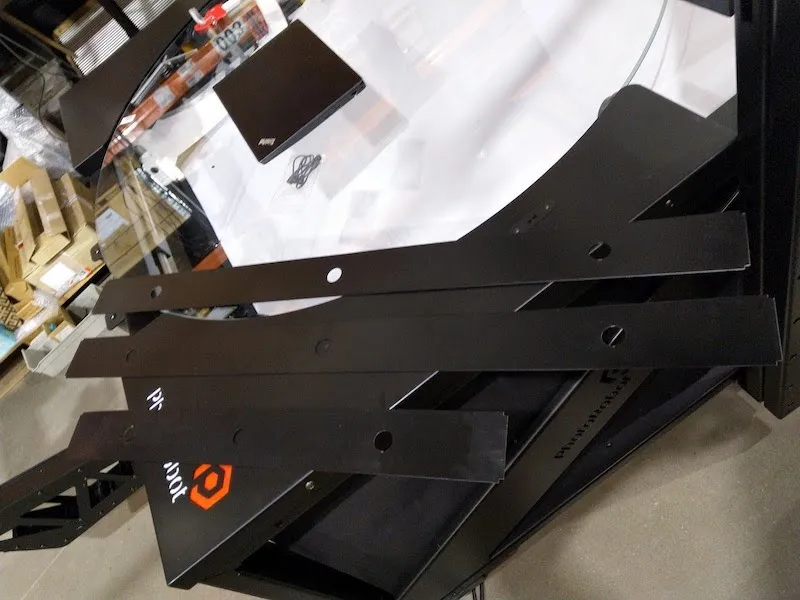

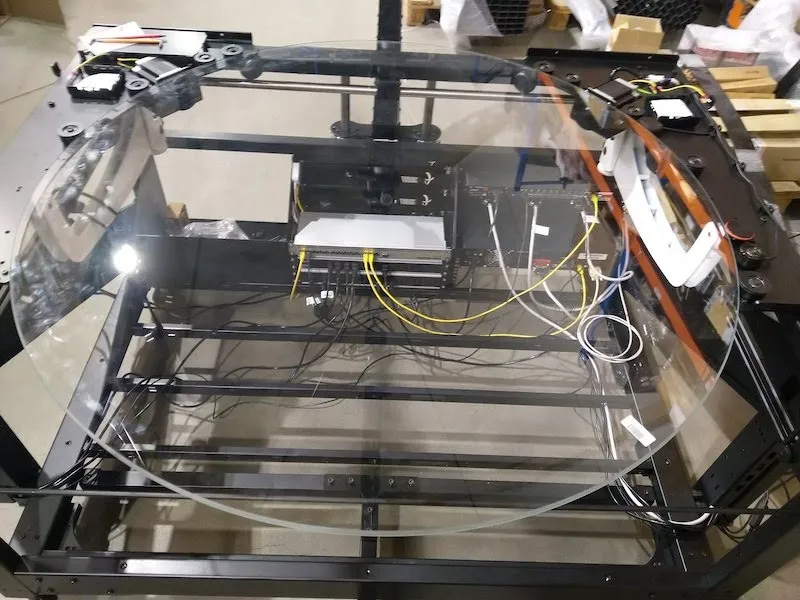

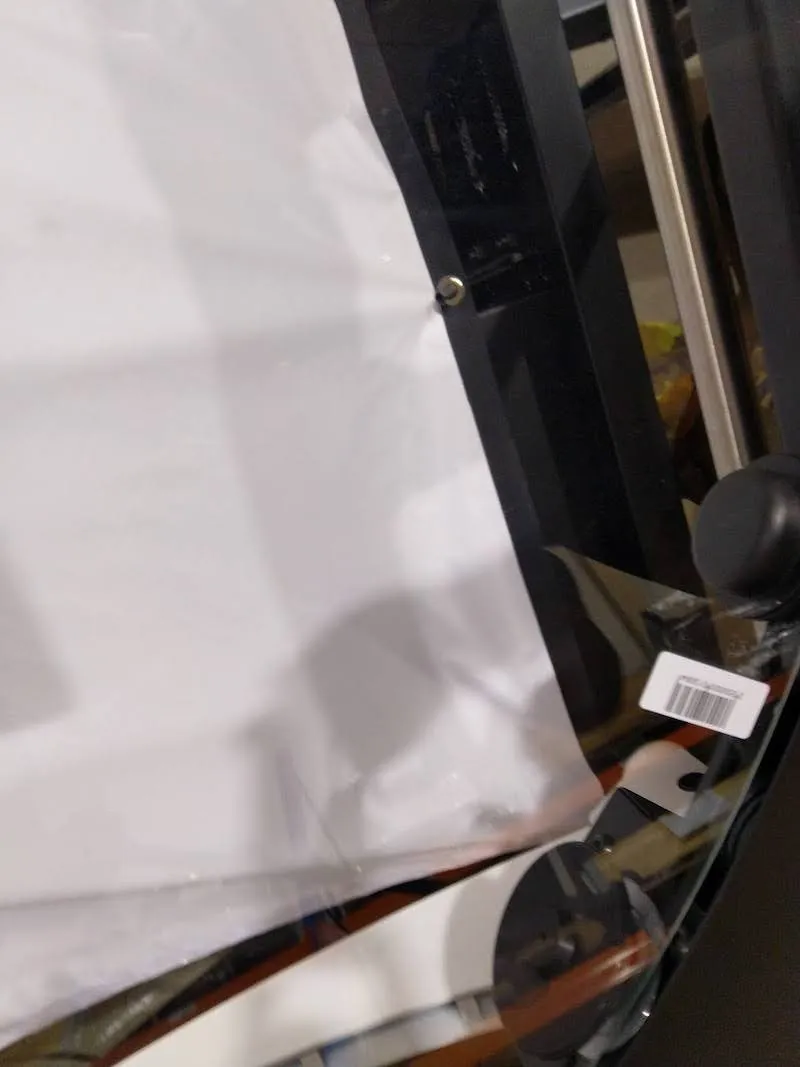

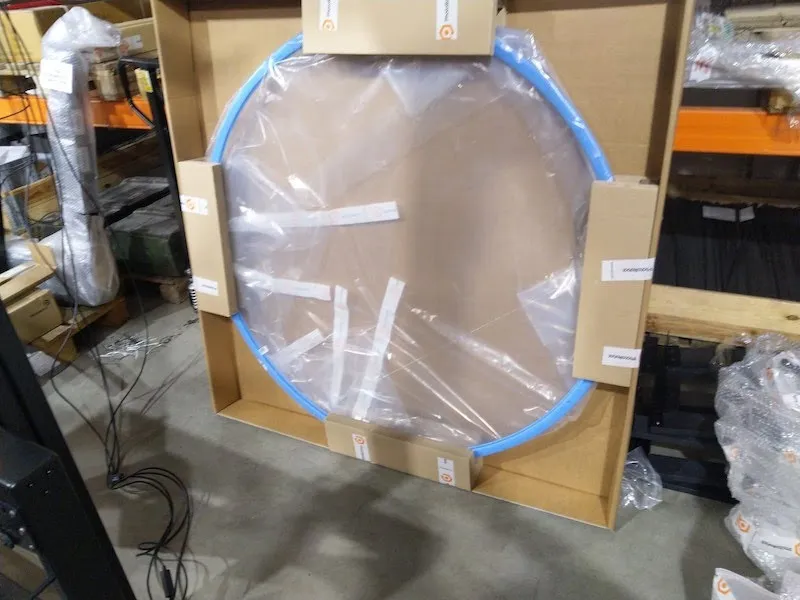

7.2. Leta reda på glasplattan (1300 mm för CL1300, eller 850 mm för CL850).

‍

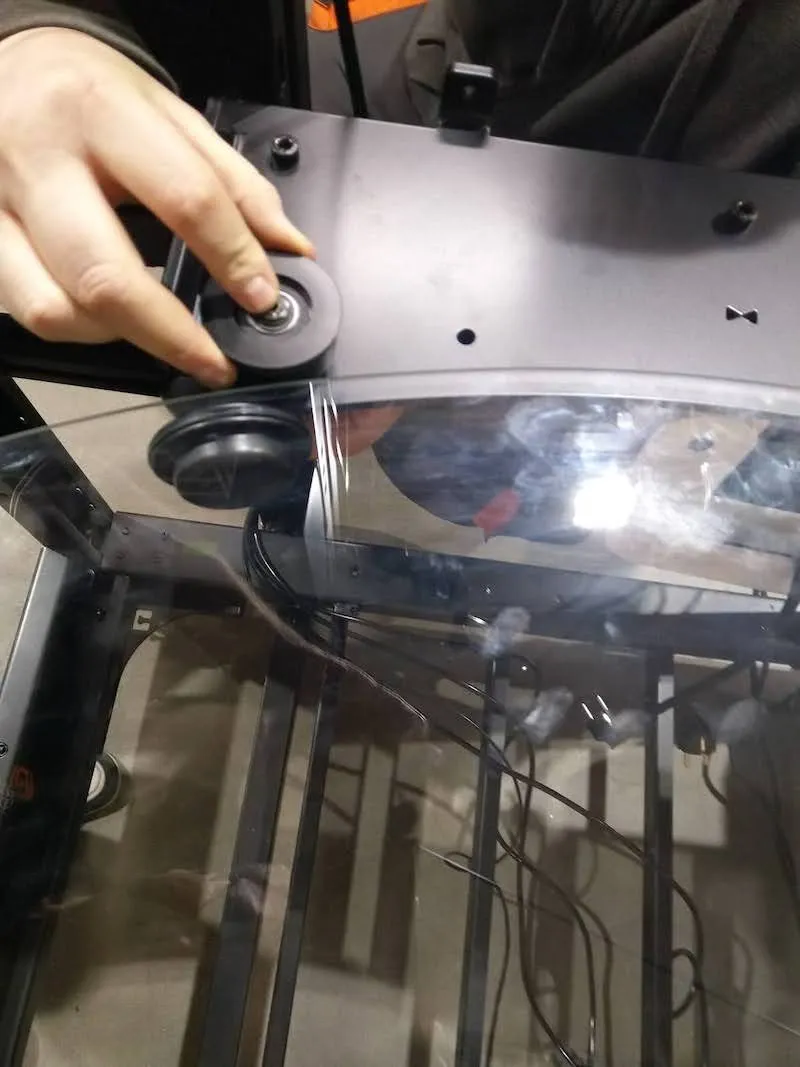

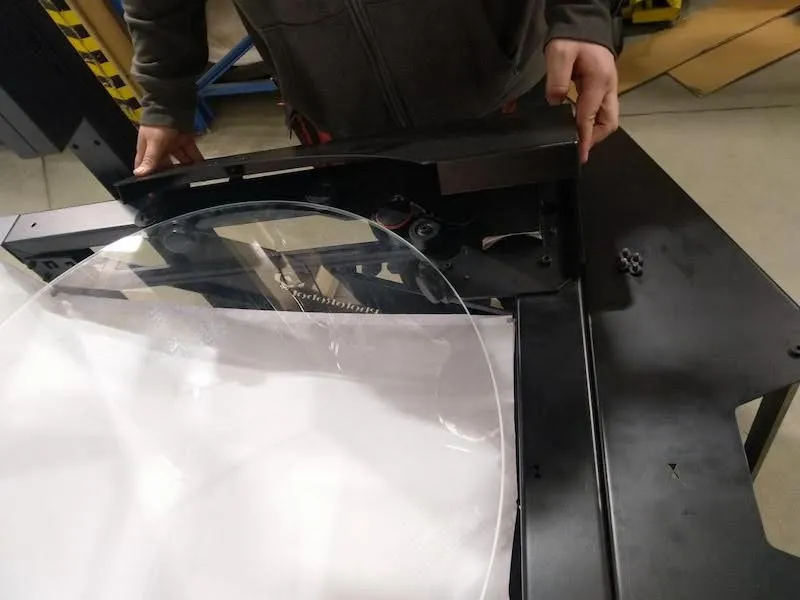

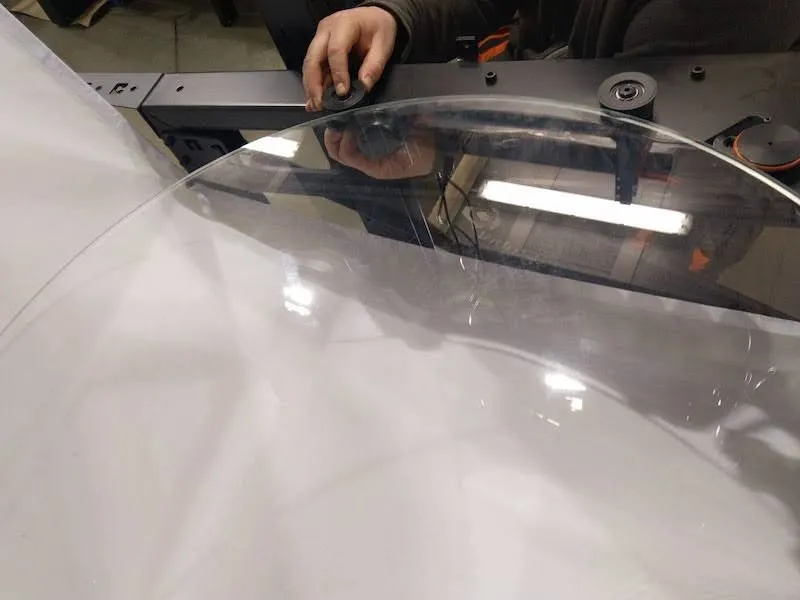

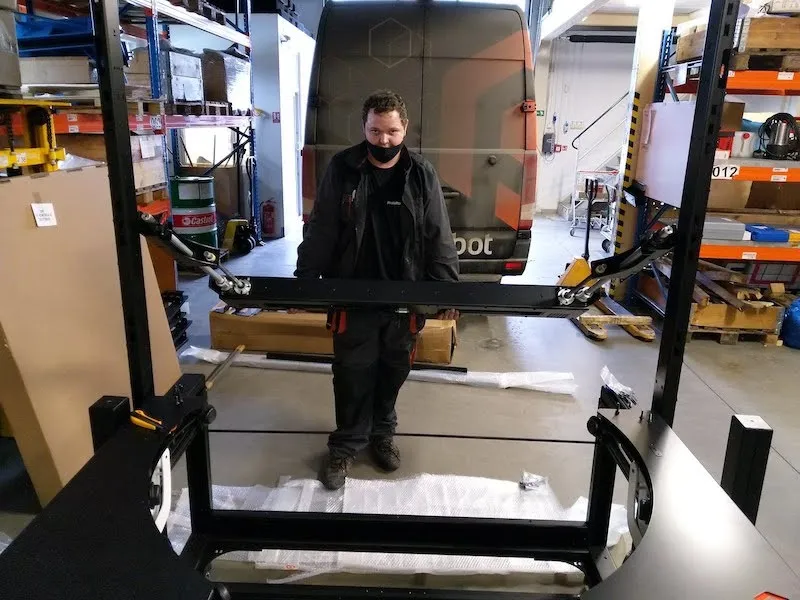

7.3. Placera försiktigt glasplattan på stödhjulen och se till att skåran på glasplattan är vänd nedåt.

‍

7.4. Sätt tillbaka och montera det borttagna hjulet.

‍

‍

7.5. Justera sidohjulet med gummiringar, se till att ringarna vidrör glaset. Obs: Rätt mängd tryck gör det möjligt att hålla och stoppa varje hjul för hand när glaset roterar.

7.6. Sätt tillbaka de två övre locken på glasplattans styrhjul och dra åt skruvarna.

‍

‍

‍

8. Bakgrundsmontering av CL1300 / CL850

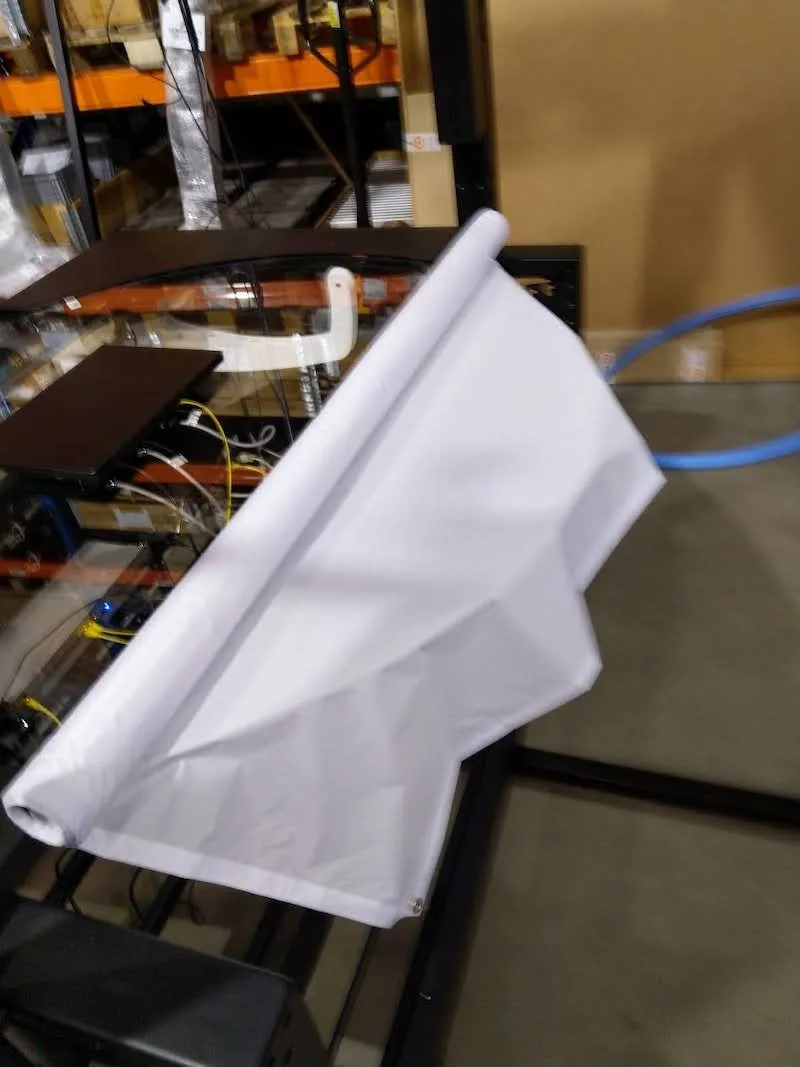

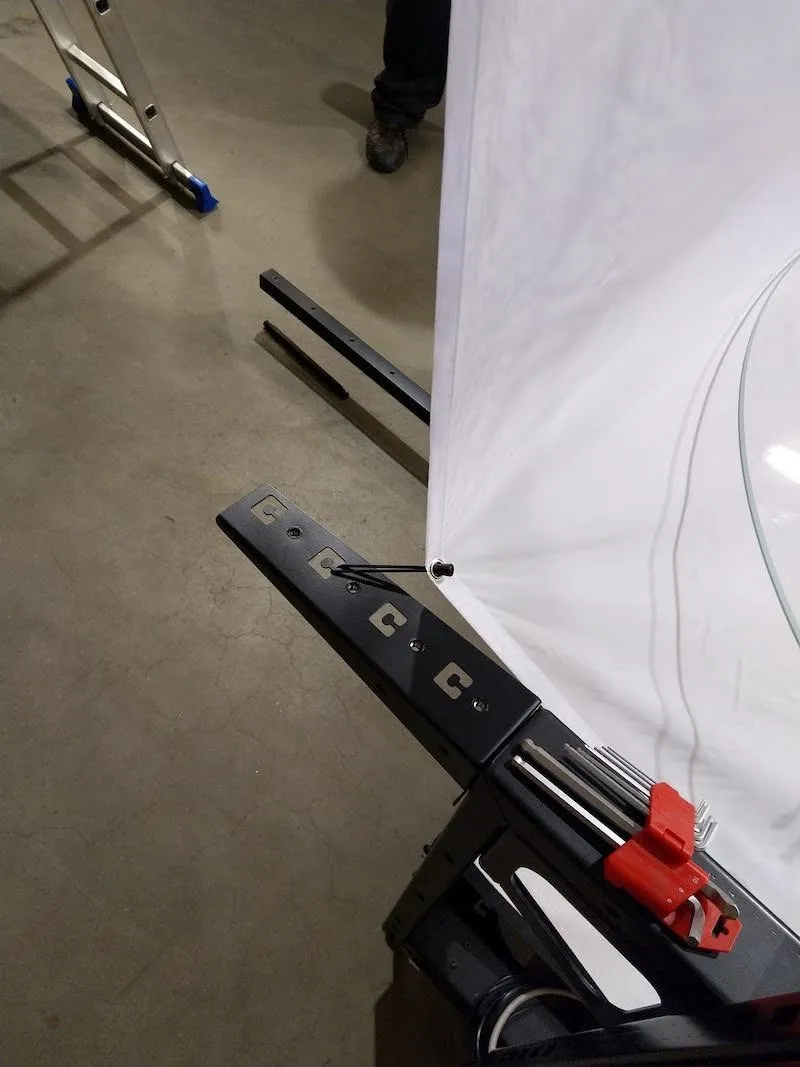

8.1. För att konstruera bakgrundsmonteringen, lokalisera den vita bakgrunden för CENTERLESS TABLE.

‍

‍

8.2. Förbered sedan gummiklämmorna för bakgrunden.

‍

‍

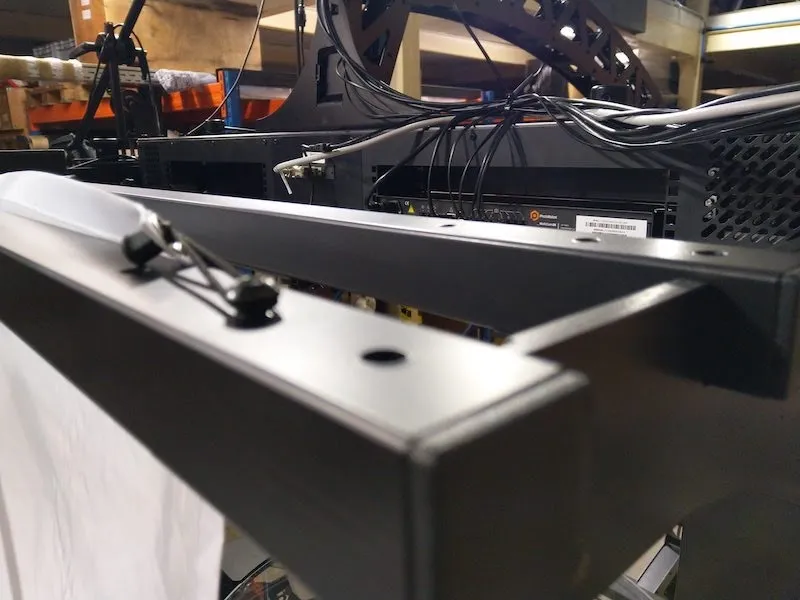

8.3. Fäst bakgrunden genom att fästa gummiklämmorna på bakgrundshållarkonsolen.

‍

‍

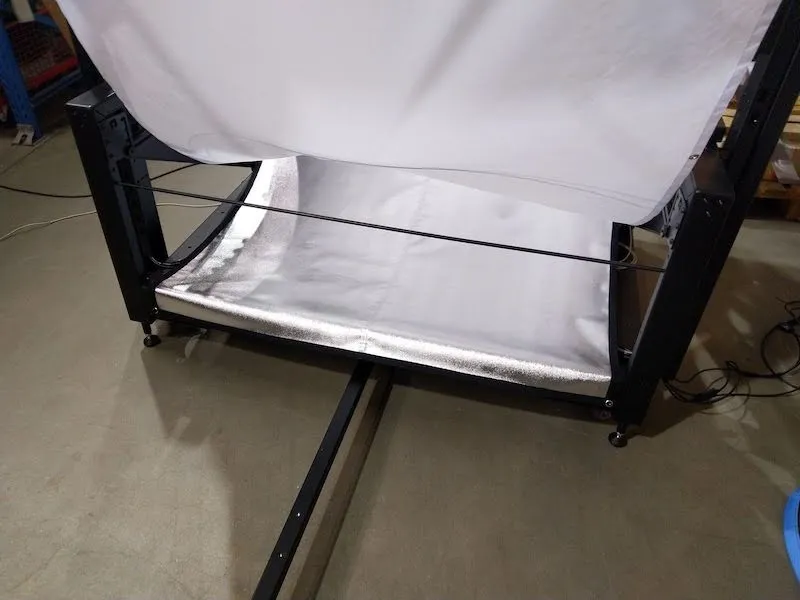

8.4. Flytta den vita bakgrunden till den slutliga positionen och fäst den med gummiklämmorna.

‍

‍

8.5. Sätt tillbaka bakgrundshållarna och montera dem på plats igen.

‍

‍

8.6. Därefter, om du monterar CL1300, lokalisera sidokåporna och rulla ut var och en. Om du monterar CL850, notera att enheten inte har sidokåpor, och fortsätt till steg 8.9.

‍

‍

8.7. Fäst sidokåporna på höger och vänster sida av CENTERLESS TABLE.

‍

‍

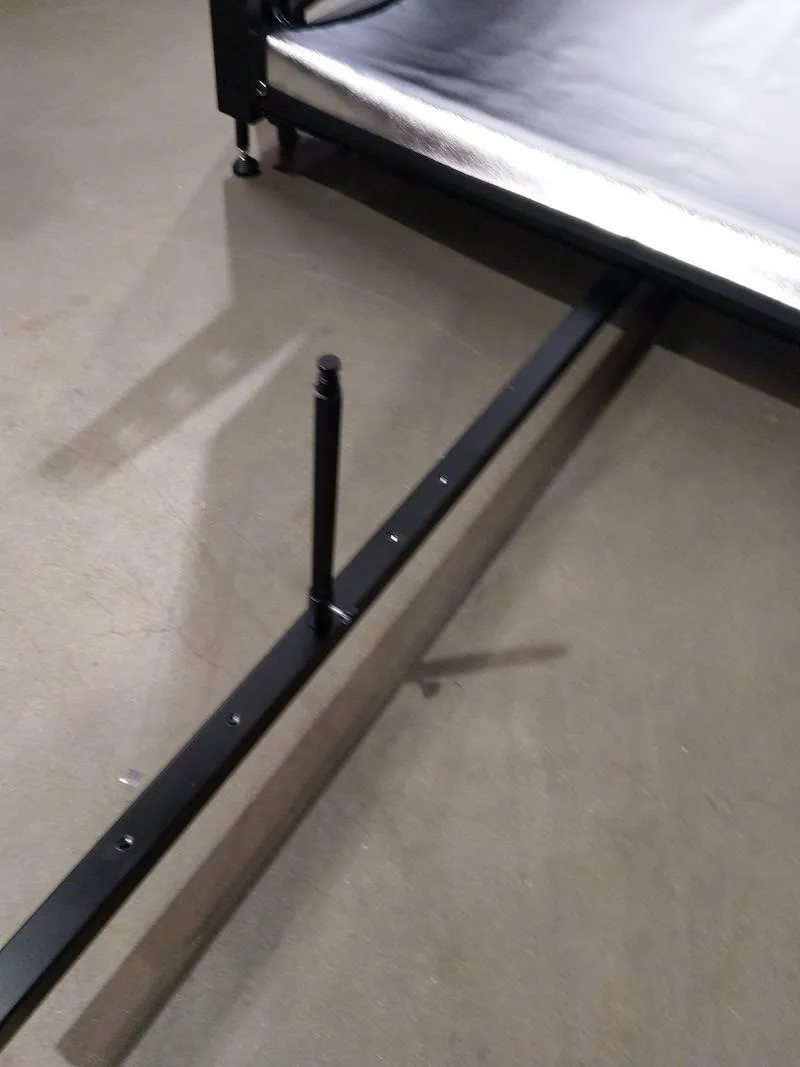

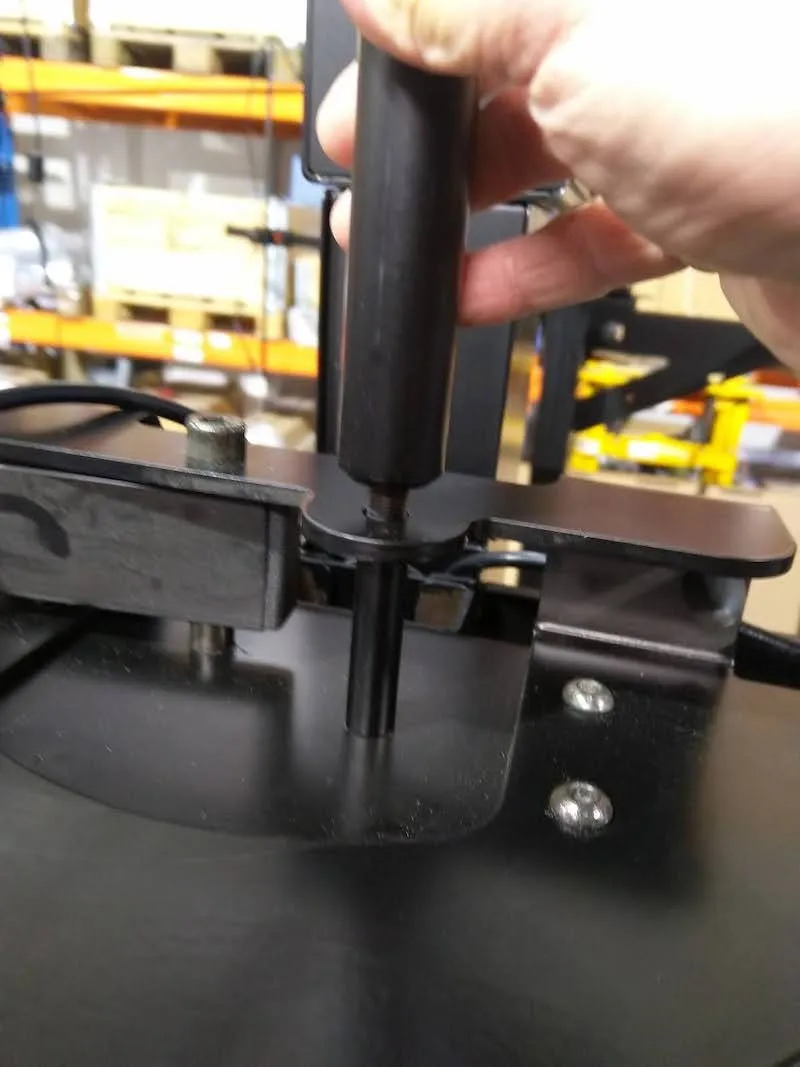

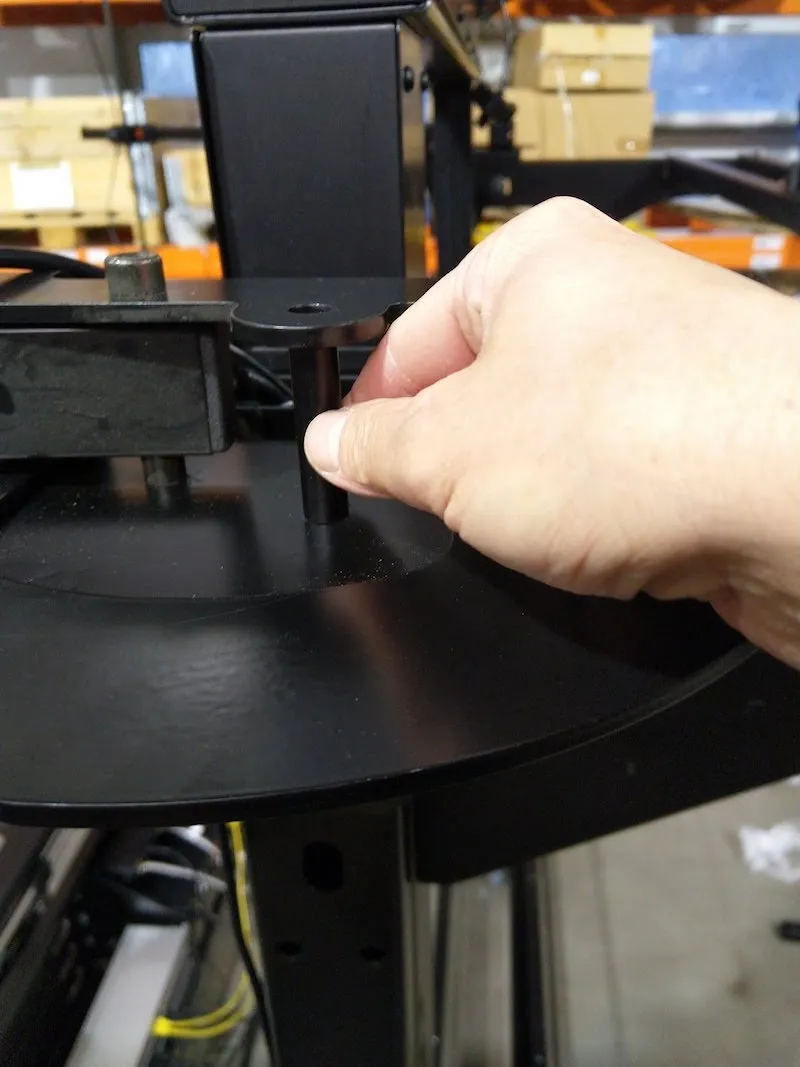

8.8. Sätt in 2 x stift i bakgrundshållarkonsolen och skruva fast stiften.

‍

‍

8.9. Sätt sedan in gafflarna över stiften och fäst dem i position.

‍

‍

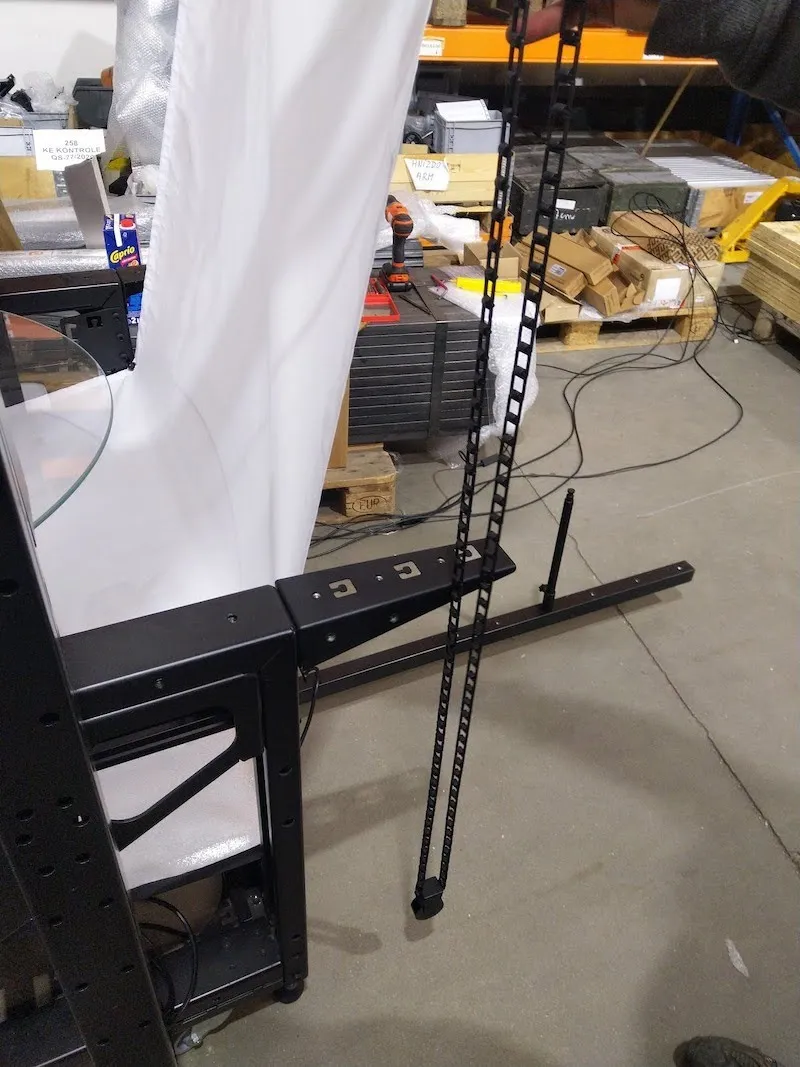

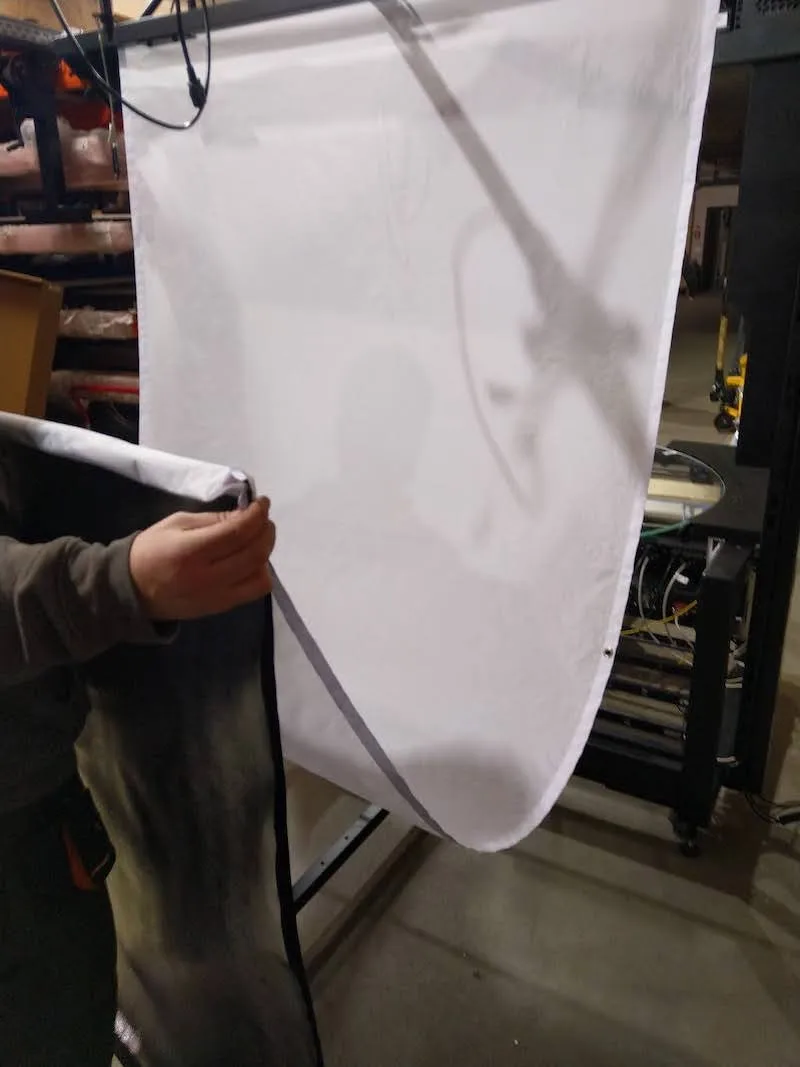

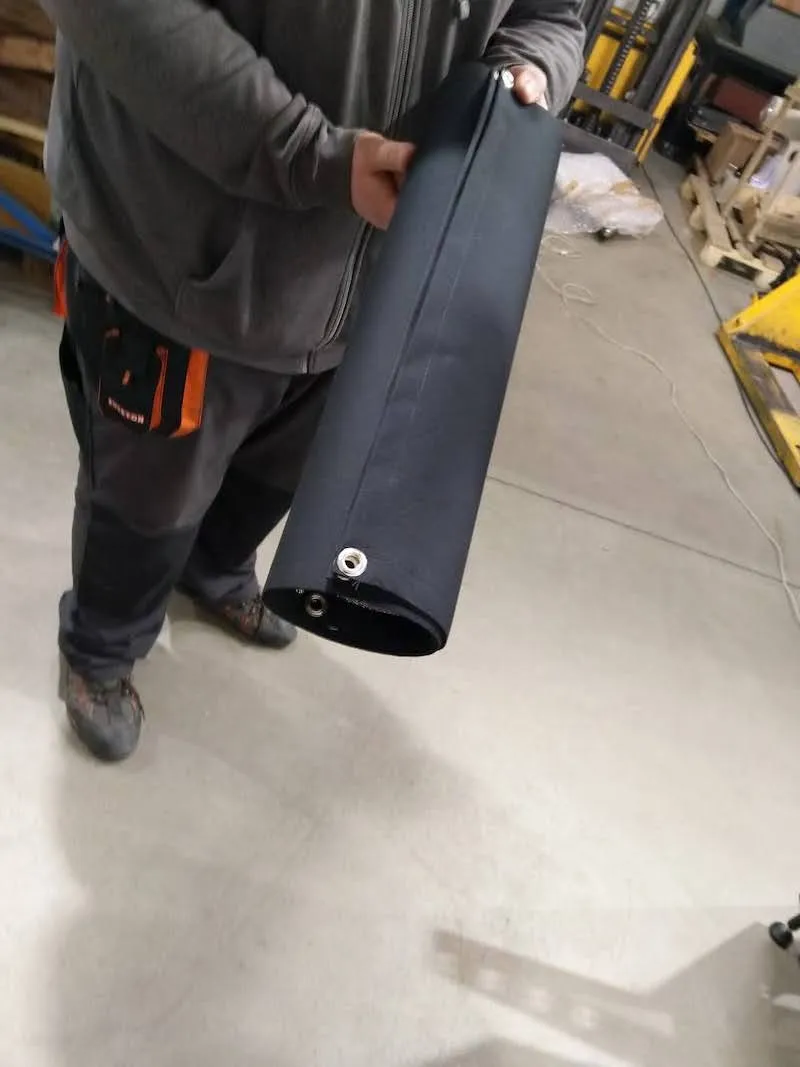

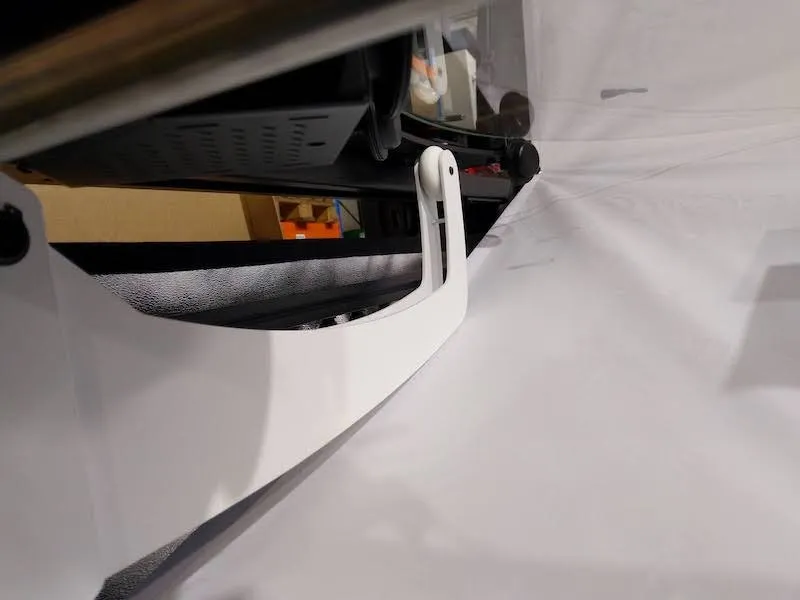

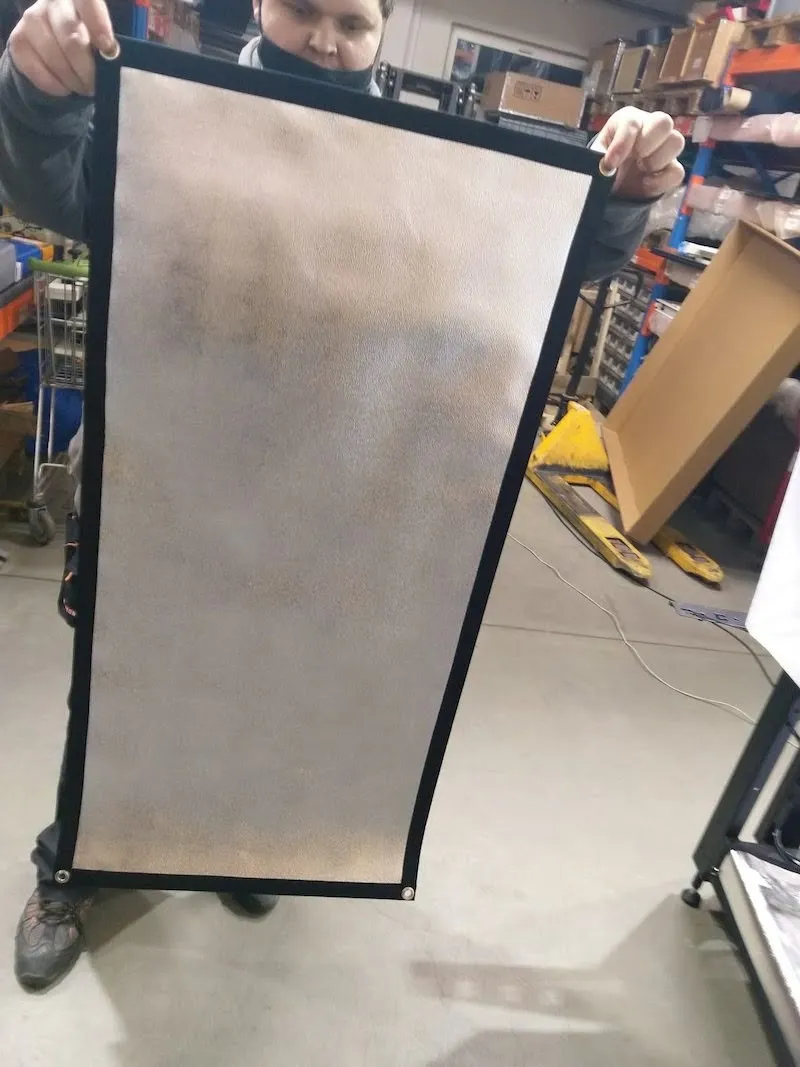

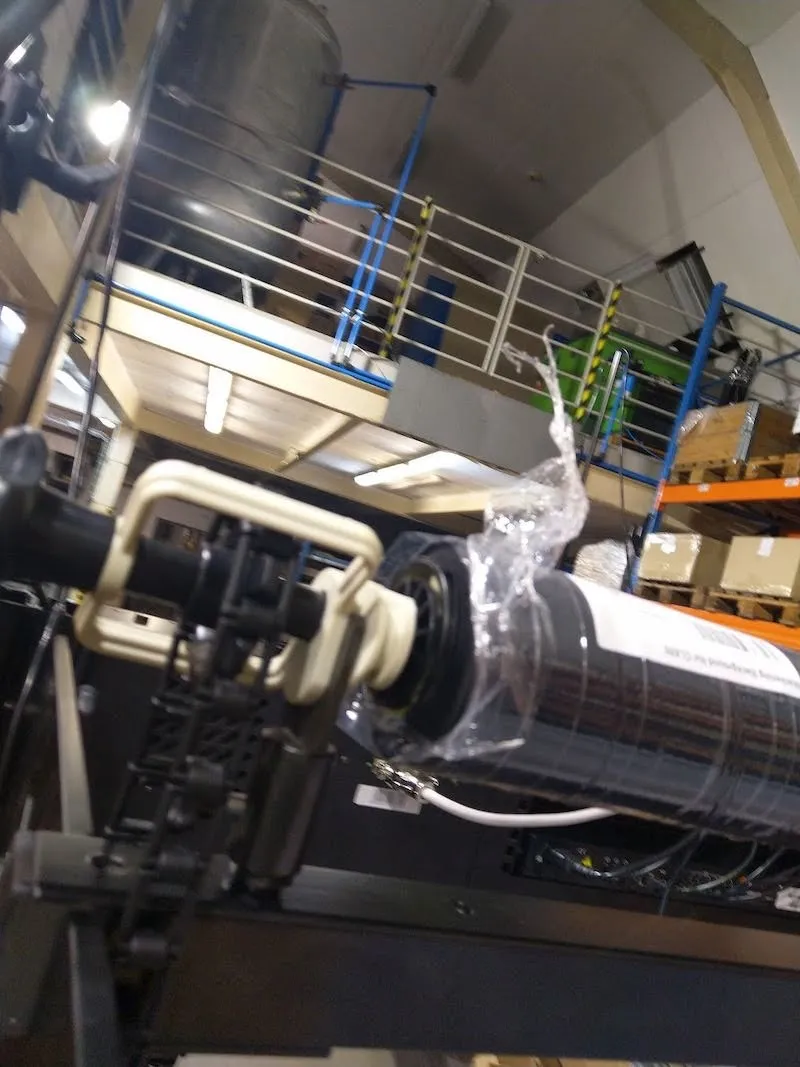

8.10. Lokalisera den svärtande bakgrunden och placera den i gafflarna.

‍

‍

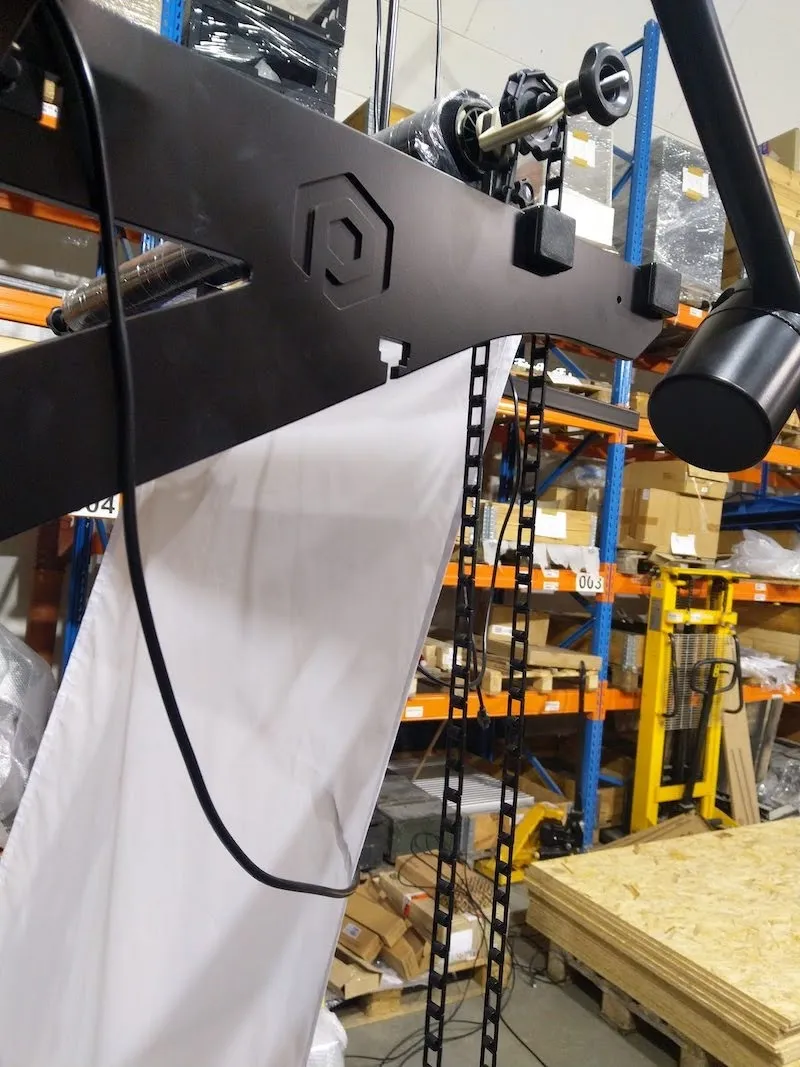

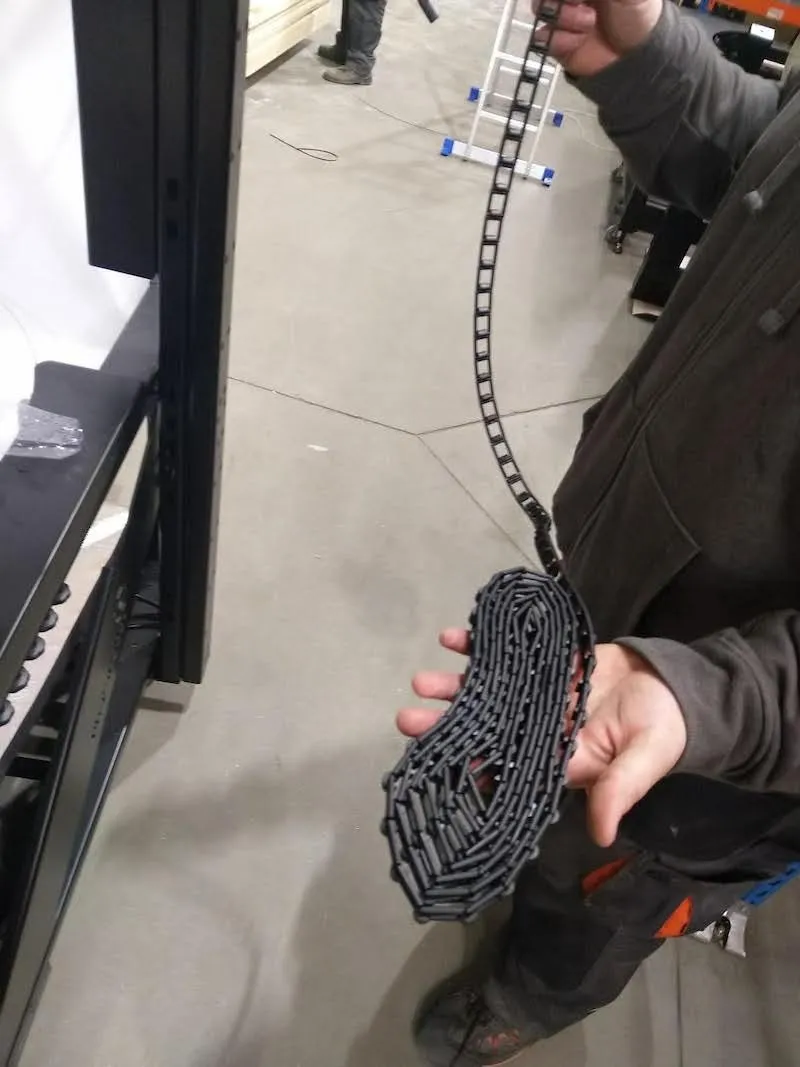

8.11. Förbered plastkedjan som styr den svärtande bakgrunden.

‍

‍

8.12. Placera kedjan på drevet i följande bild.

‍

‍

8.13. Lägg nu vikten på kedjan och foga samman kedjan.

‍

‍

8.14. Montera uttaget och den nedre bakgrundsblixtljushållarstången.

‍

‍

‍

9. Installation av MultiCam bågmetallskydd (CL1300)

9.1. Därefter, om du monterar MultiCam med CL1300, förbered metallskydden på MultiCam-bågen för installation. Obs: För CL850 finns det inga metallskydd, så fortsätt till steg 9.3.

‍

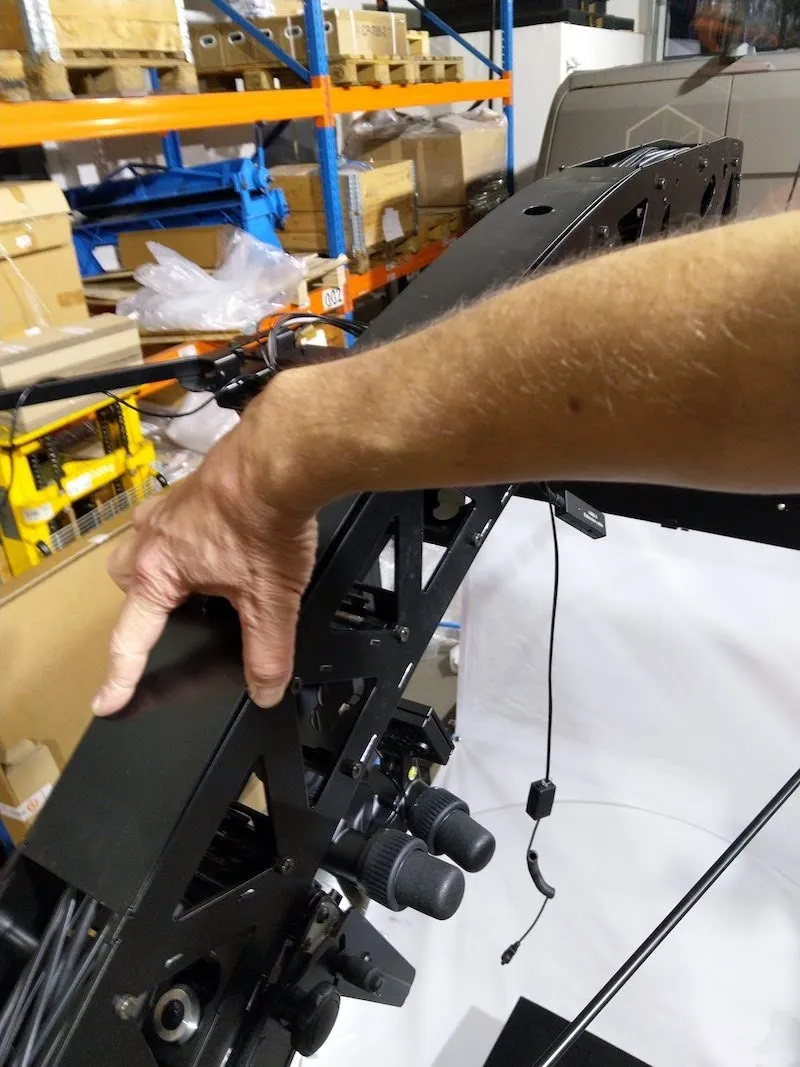

9.2. Placera locken mellan låsen, med locken hållna av magneter därefter.

‍

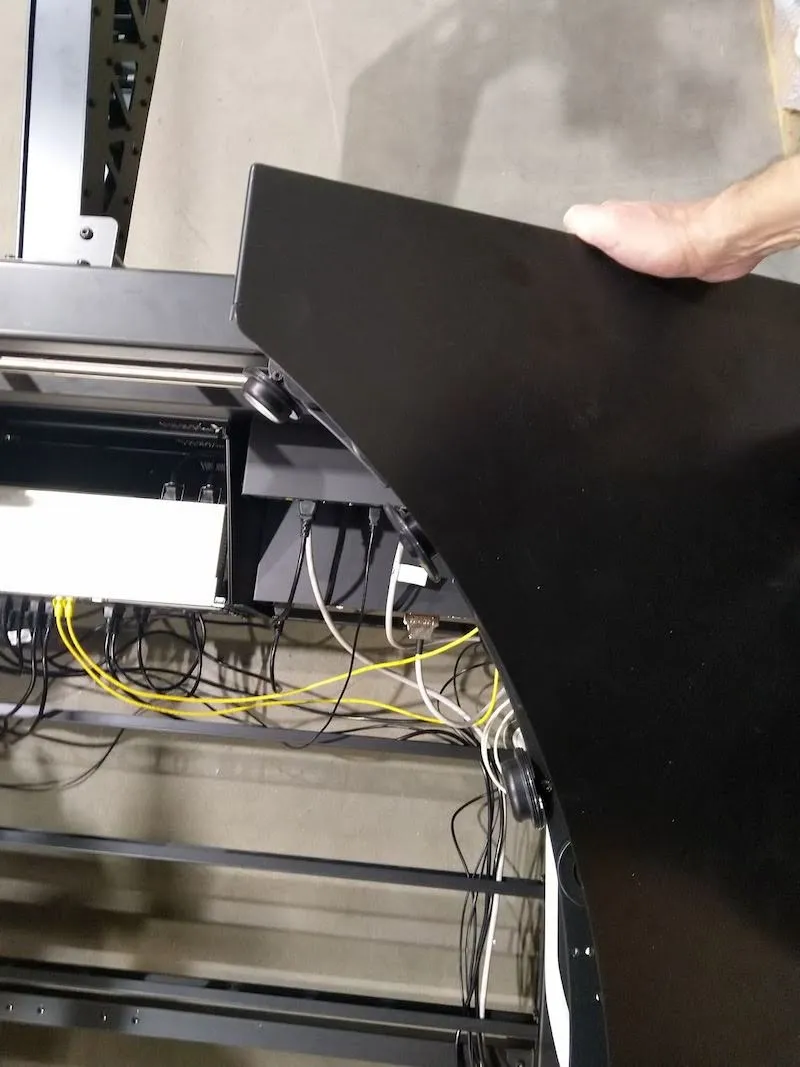

9.3. Anslut de två terminalerna med en koppling till slutarkabelns förlängning närmast varje Manfrotto-huvud.

‍

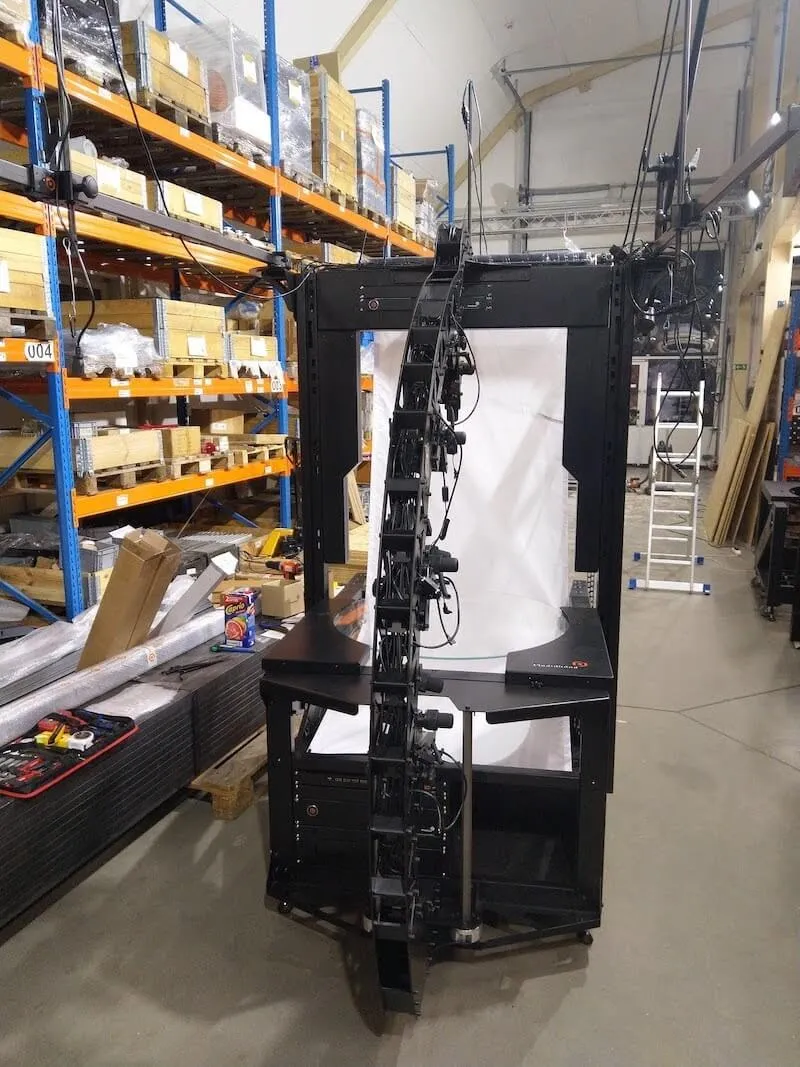

9.4. MultiCam med CENTERLESS TABLE (CL1300 / CL850) är redo att användas.

‍

‍

‍

‍

10. Första användning & Grundläggande testning

För ytterligare användarstöd efter installation av MultiCam med CENTERLESS Table, se PhotoRobot Första användning & Grundläggande testning.

‍

‍

11. PhotoRobot _Kontrollprogramvara

Programvaran PhotoRobot Controls App (”CAPP”) ger full kontroll över arbetsstationen MultiCam med CENTERLESS TABLE (CL1300 / CL850) och andra PhotoRobot-enheter. CAPP integrerar kontroll över robotar, kameror, studiolampor och efterproduktion. Detta inkluderar funktioner för arbetsflödeshantering samt nödvändig funktionalitet för effektiv automatisering i efterbehandlingen.

Obs: PhotoRobot Controls App-programvaran levereras inte med enheten; det är ett separat köp som finns tillgängligt för nedladdning via ditt PhotoRobot-konto.

För support med installation och att komma igång, se Kom igång - PhotoRobot Controls.

‍

‍

Vidare kan programvaran starta i "guideläge" efter installation av CAPP. Guideläget är ett förenklat användargränssnitt som möjliggör skanning av streckkoder för att identifiera objekt och automatiskt starta insamlingssekvenser. För mer information om guideläget, se PhotoRobot Controls App Guidelägeskonfiguration.
